3.5 零件供给操作
可操作
SI-G200MK7 前后的零件供给部的各种供料器或台车。
［概要］
首先将装着吸嘴移动至指定的供料器，操作供料器确认动作，此可有效诊断各种供料器的设定、调整、维修、
故障。
［操作顺序］
依顺序点击 手動操作
(手动操作) 菜单 → 供料器 (供料器) 标签，会表示以下的 供料器 (供料器) 画面
图 3.5-1 手動操作－ 供料器 ( 手动操作－ 供料器) 画面
指定吸嘴移动至供给位置时，点击 零件供給部操作
( 零件供给部操作) 框的 供料器位置 ( 供料器位置)
文本框。请由键盘输入移动处的供料器号码并点击 零件供給部操作 ( 零件供给部操作) 框的 移動 ( 移
动) 钮，显示“ 按[START] 钮开始移动” 的信息，请按操作面板的 START 钮吸嘴开始移动至指定供
料器位置。
要供料前侧后侧的供料器零件，点击 供給
(供给) 钮， 出现供给对话框。
图 3.5-2 供给
按供给部菜单下的供给部。
操作 输送量 的 ▲ ▼ 调整钮来设定。
按 移动开始 纽后，请按下操作面板上的 START 钮开始运行。
操作編
电子零件贴装机 SI-G200MK7 系列
1-124
要使前后部的交换台车供料台下降， 点击 前側‧ 供料器 ( 前侧· 供料器) 或 後側‧ 供料器 ( 后
侧· 供料器) 框内的 交換台車 ( 交换台车) 的 下降 ( 下降) 钮。出现“ 按[START] 钮开始移
动” 的对话框， 请按 START 钮， 交换台车的供料台下降。
同样要使前后部的交换台车供料台上升， 点击 前側‧ 供料器
( 前侧· 供料器) 或 後側‧ 供料器
(后侧· 供料器) 框内的 交換台車 ( 交换台车) 的上升钮。出现“ 按[START] 钮开始移动” 的
对话框， 请按 START 钮， 交换台车的供料台上升。
在使交换台车的供料台上升之前， 请确认交换台车为嵌入状态。
注意:
操作篇
电子零件贴装机 SI-G200MK7 系列
1-125
1.1 数据编辑
1.1.1 文件画面

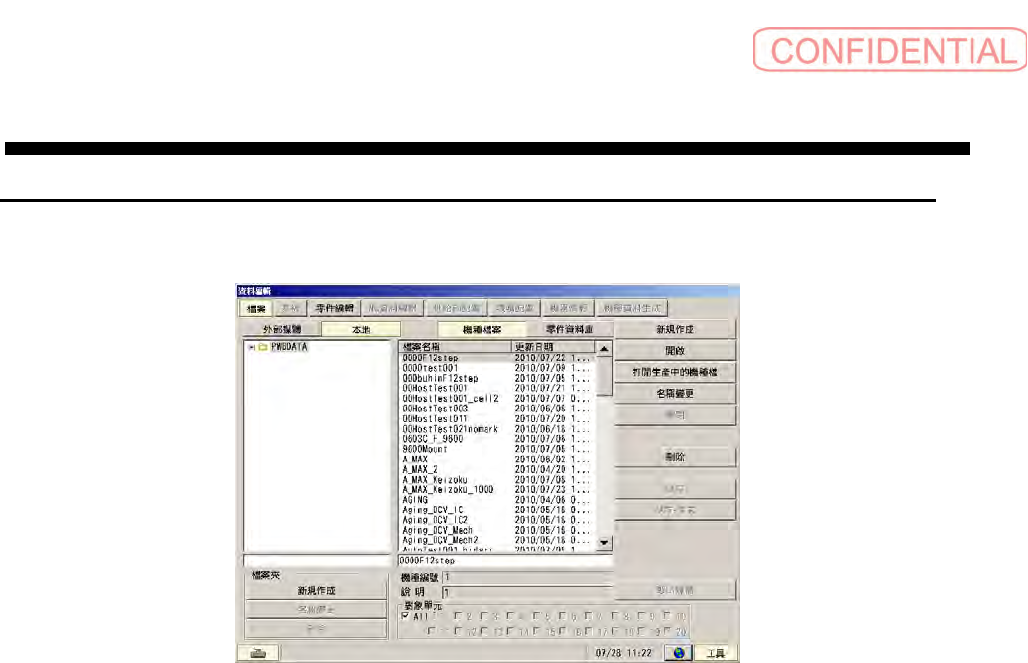

图 1.1.1-1
数据编辑－文件画面
外部媒体/本地:
从外部媒体或者本地指定对象文件的读取/保存驱动器。
机种文件/零件数据库:
从机种文件或者零件数据库指定对象的文件。
新建
:
制作新的机种文件
打开：
打开被选择的机种文件
打开生产中的机种文件：
打开生产中的机种文件
名称变更：
变更被选择的机种文件名。
关闭：
关闭现在打开的机种文件。
删除：
删除被选择的机种文件。
保存：
保存现在打开中的机种文件。
保存·下载：
保存现在打开中的机种文件，下载为生产用的机种数据。
