保养篇
2. 维修检查
2-54
电子零件装着机
SI-G200MK7 (CS)
每 3 个月
(16) X 轴直线型导向器的检查·上油
[作业功能]
X 轴是使装着吸嘴头整体进行左右高速移动的最基本轴。直线型导向器异常会导致重大事故，
所以要定期进行检查·上油。
[维修检查位置]
2 处 X 轴直线型导向器 ( 各 2 个 )
[ 维修检查时要准备的物品 ]
润滑油枪
( 注入 AFC 润滑油 )、干净抹布
[作业顺序]
1. 检查 X 轴直线型导向器是否有异常磨损·划痕。
2. 在直线型导向器移动部的 4 处润滑油突嘴附近的润滑油排出口放置抹布用来承接上油时排
出的润滑油。
3. 用润滑油枪对直线型导向器移动部的润滑油突嘴上油。上油直到从润滑油排出口有新润滑油
排出。用干净抹布擦除多余润滑油。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以一定要擦除多余润滑油。

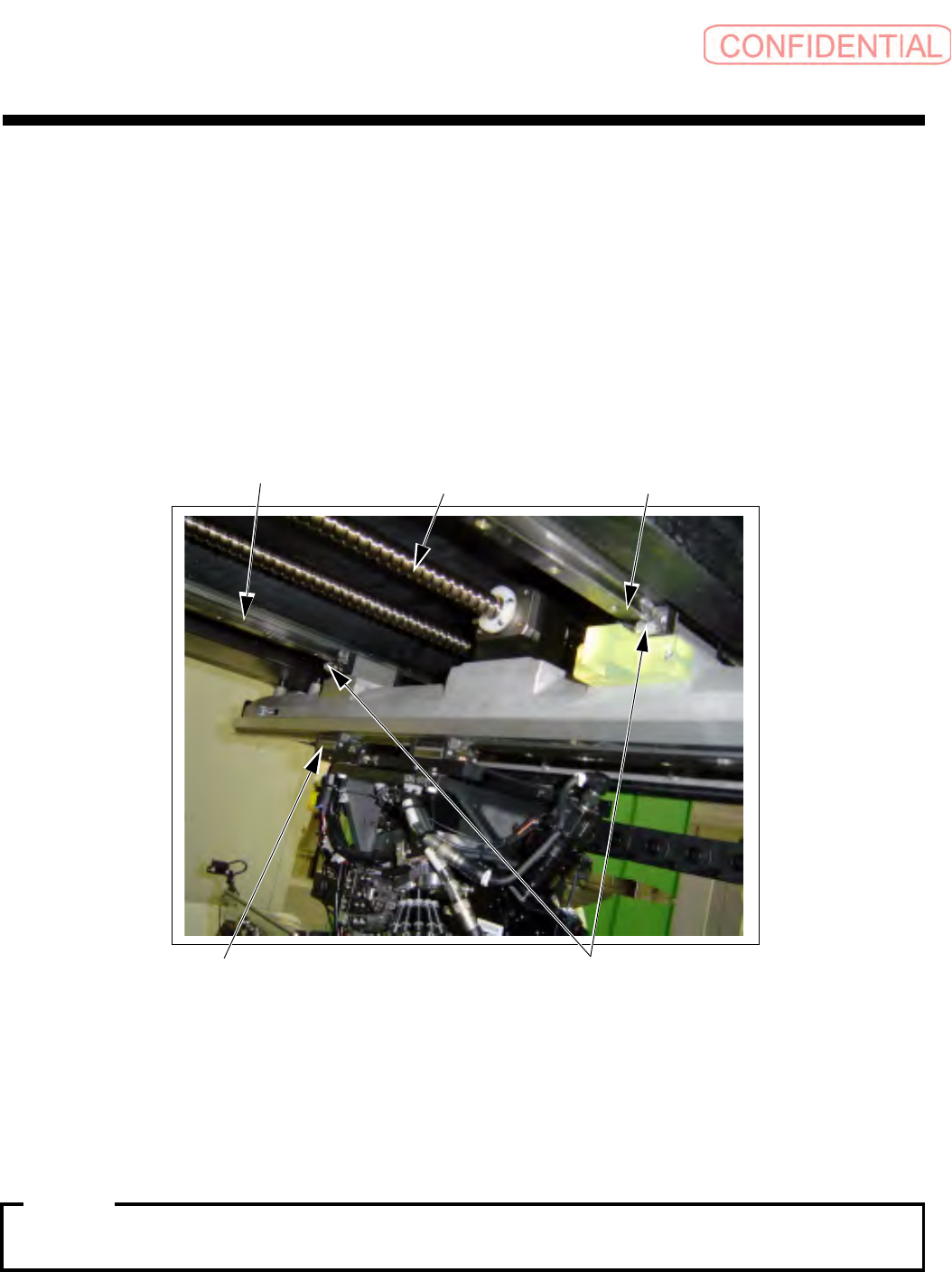

润滑油突嘴 ( 反面也有 )
直线型导向器
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-55
每
3 个月
(17) Y 轴直线型导向器的检查·上油
[作业功能]
Y 轴是使装着吸嘴头整体进行前后高速移动的最基本轴。直线型导向器异常会导致重大事故，
所以必须要定期进行检查·上油。
[ 维修检查位置 ]
Y 轴直线型导向器
[ 维修检查时要准备的物品 ]
润滑油枪
( 注入 AFC 润滑油 )、干净抹布
[作业顺序]
1. 检查 Y 轴直线型导向器是否有异常磨损·划痕。
2. 在直线型导向器移动部的 4 处润滑油突嘴附近的润滑油排出口放置抹布用来承接上油时排
出的润滑油。
用润滑油枪对直线型导向器移动部的润滑油突嘴上油。上油直到从润滑油排出口有新润滑油
排出。用干净抹布擦除多余润滑油。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以一定要擦除多余润滑油。

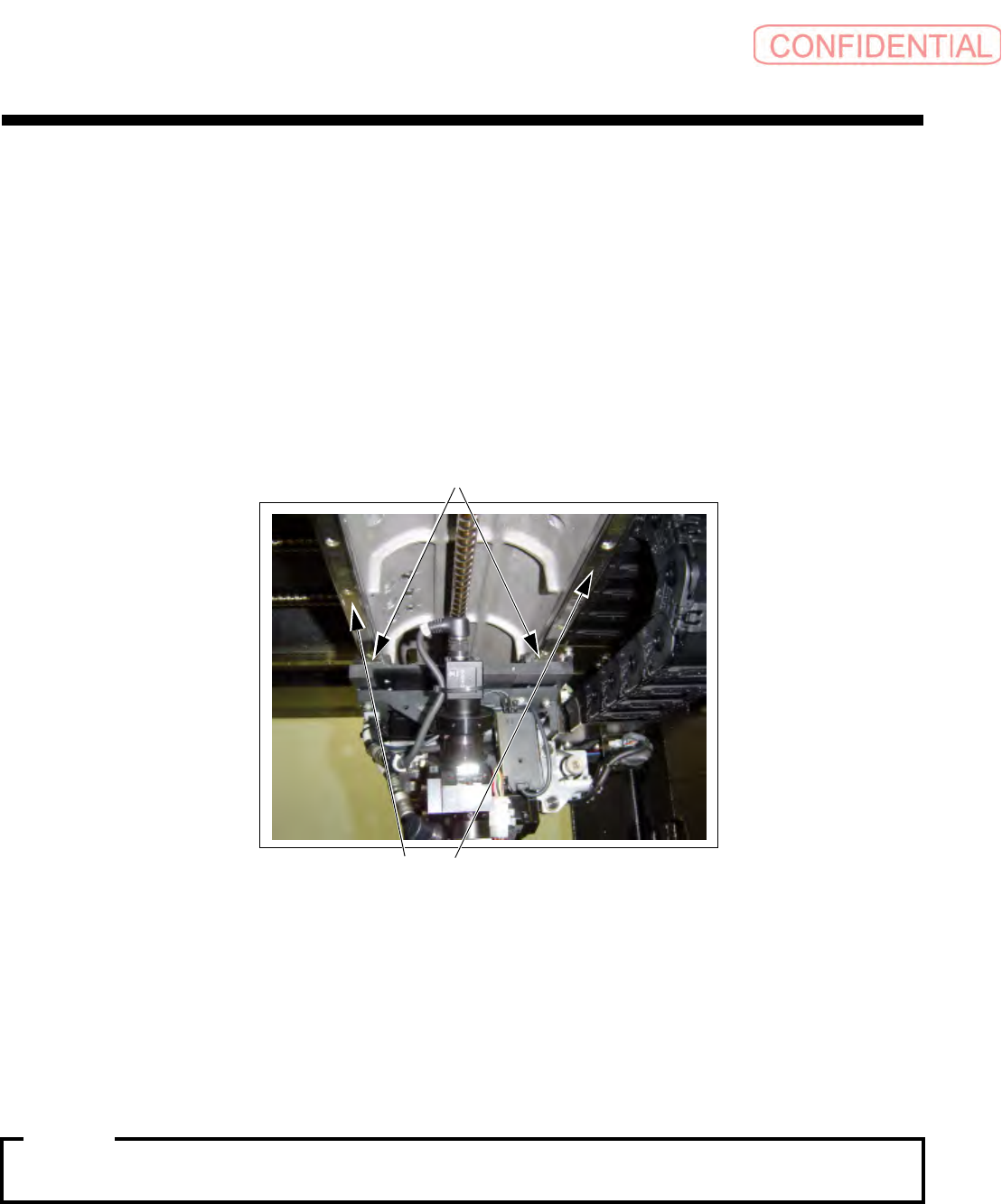

润滑油突嘴 ( 反面也有 )
X
轴
直线型导向器
直线型导向器Y 轴
注意 :
保养篇
2. 维修检查
2-56
电子零件装着机
SI-G200MK7 (CS)
每 3 个月
(18) 空气过滤器清理 ( 下部过滤器 )
[作业功能]
在
SI-G200MK7 中，需要强制冷却的 PC 装置在机械下部，另外，服务器装置在机械的上
部。这些装置出于安全方面考虑
, 通过遮盖物与外部隔离。另外 , 为了抑制这些装置温度上
升，使用风扇进行常时强制冷却。
如果过滤器发生堵塞
, 就无法进行充分冷却，可能会导致异常动作。结合使用环境定期对过滤
器进行清理。
[维修检查位置]
空气过滤器 （下部）
[ 维修检查时要准备的物品 ]
无需特意准备
[作业顺序]
1. 为了安全起见，请停止机械并将电源设置为 OFF。
2. 下部过滤器在机械后部。有 3 处冷却风扇，分别取下各自的安装螺丝。
3. 卸下盖子。
4. 当过滤器堵塞比较严重时，请用新过滤器交换它。堵塞较少时，去掉其表面脏物，重新使用。
5. 按照与检查步骤相反的顺序进行安装。
6. 确认作业完成之后开启机械电源。

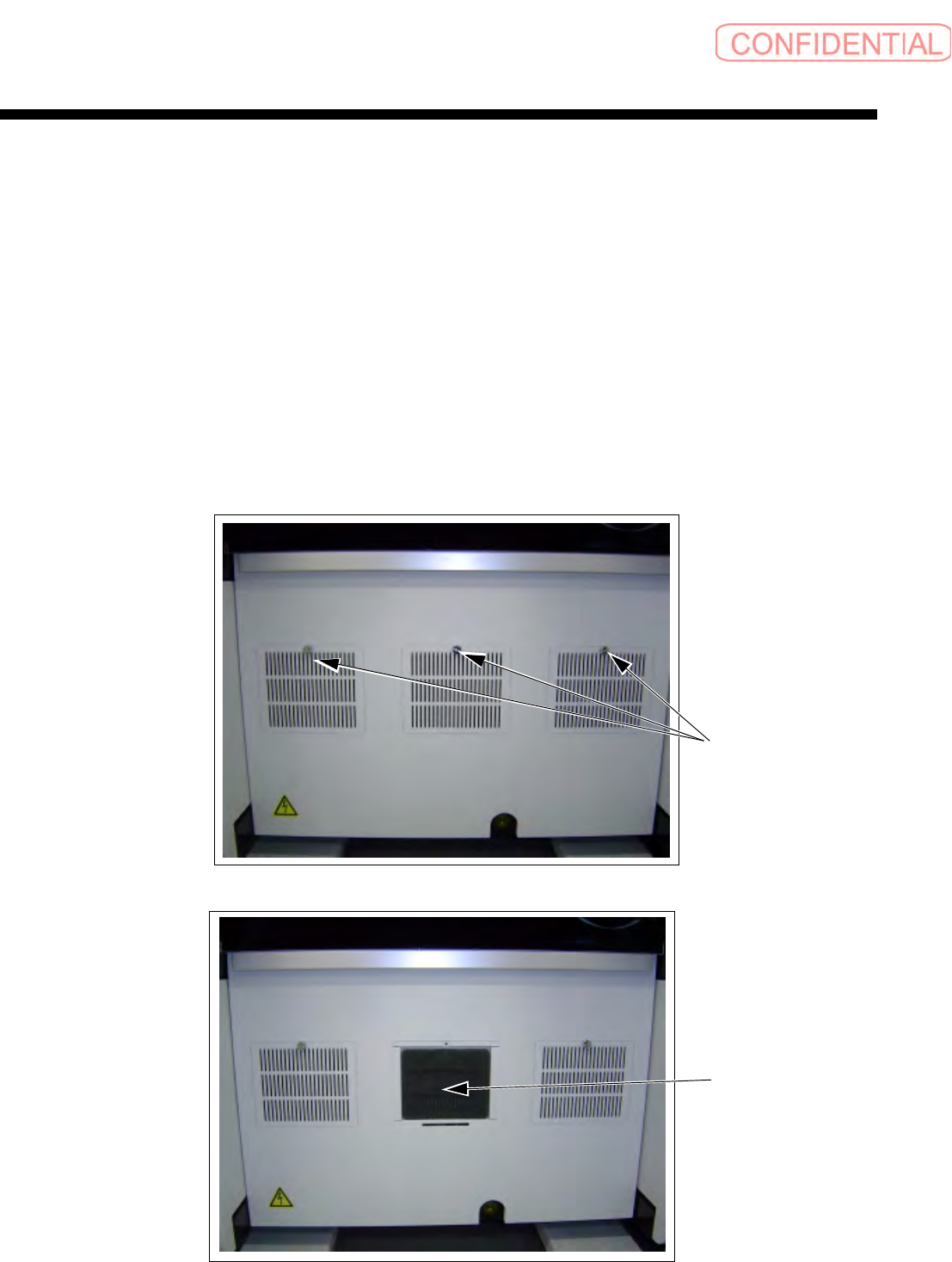

安装螺丝
过滤器
