操作編
电子零件贴装机 SI-G200MK7 系列
1-121
3.4.2 照明操作
［概要］
欲使
[ 3 . 4 . 1 相机操作] 的各相机得到最佳影像，调整照明很重要。照明分基板相机用的基板照明，零件相机
用零件反射照明、透射照明、以及零件
45゜照明、吸着检查相机用的吸着检查照明，以及固定相机大视野用选
配的上层
/ 中层/ 下层的各照明。边观察各个窗口的画面，边调整最佳照明亮度
［操作顺序］
依顺序点击 手動操作
( 手动操作) 菜单 → 視覺 ( 视觉) 标签， 出现以下的 視覺 ( 视觉)画。

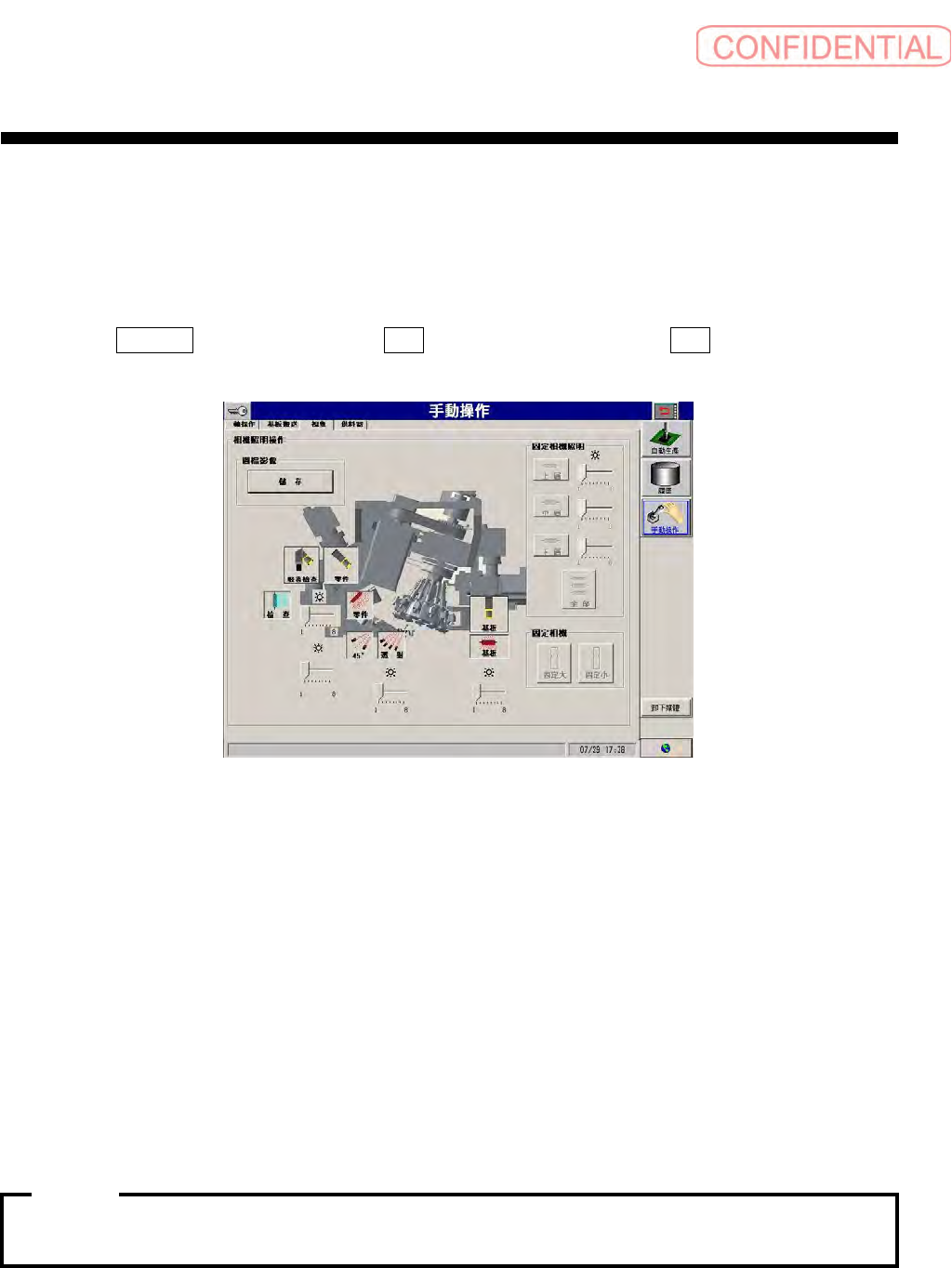

图 3.4.2 手動操作－ 視覺 ( 手动操作－ 视觉) 画面
点击欲点亮的照明钮。
欲使照明明亮时
以鼠标将画面的控制钮往右移动。
欲使照明变暗时
以鼠标将画面的控制钮往左移动。
[画面说明]
调整钮有8 个阶段。
透射照明
－ 由零件上方取得照明。在相机的认识影像乃是以零件的影子作为影像信息。
反射照明
－ 由零件表面取得照明。在相机的认识影像乃是以零件的实际影像作为影像信息， 其用
反射照明可认识时， 请选择反射照明， 特别是芯片零件等外形有凹凸时， 其反射照明的认识率及
精度较优。
吸着检查相机为吸着零件时， 由零件侧面检查吸着高度状态， 可检查出吸着错误。
注意:
操作編
电子零件贴装机 SI-G200MK7 系列
1-122
3.4.3 图文件影像的储存
［概要］
选择图文件影像，储存已选的图文件影像资料。
［操作顺序］
选择 手動操作
( 手动操作) 菜单 → 視覺 ( 视觉) 标签。
图 3.4.3-1 手動操作－ 視覺 ( 手动操作视觉) 书面
要储存图文件影像，点击
图
檔影像 (图文件影像)框中的
图
檔儲存 (图文件储存) 钮，出现图文件储
存对话框。
图 3.4.3-2
图
檔儲存 ( 图文件储存) 对话框
选择 相機
(相机) 及
图
檔 (图文件) ， 再点击 儲存 (储存) 钮， 可以保存影像至 FD。
当图文件影像未正常储存时， 出现错误信息对话框。
注意:
操作編
电子零件贴装机 SI-G200MK7 系列
1-123
3.5 零件供给操作
可操作
SI-G200MK7 前后的零件供给部的各种供料器或台车。
［概要］
首先将装着吸嘴移动至指定的供料器，操作供料器确认动作，此可有效诊断各种供料器的设定、调整、维修、
故障。
［操作顺序］
依顺序点击 手動操作
(手动操作) 菜单 → 供料器 (供料器) 标签，会表示以下的 供料器 (供料器) 画面

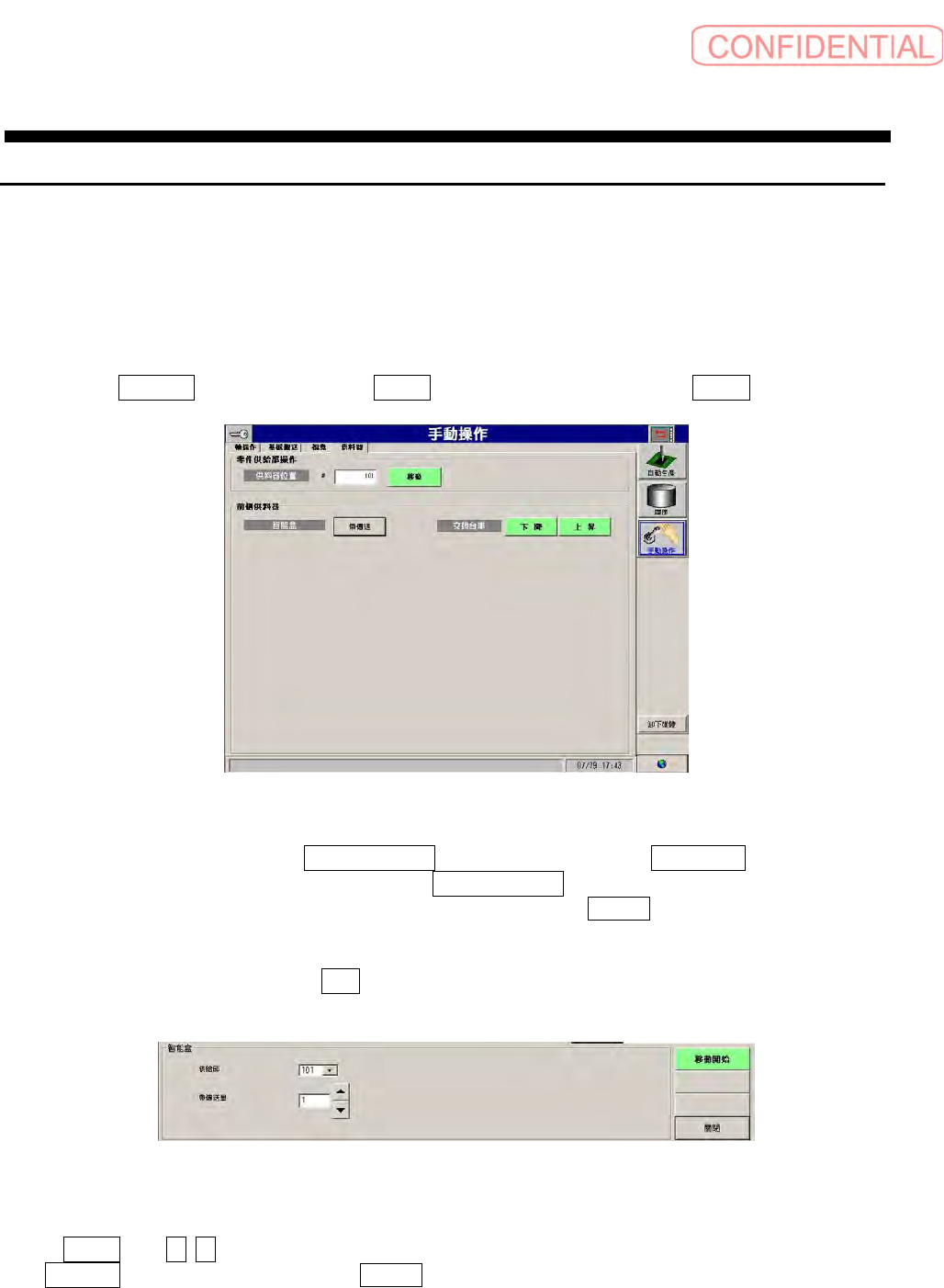

图 3.5-1 手動操作－ 供料器 ( 手动操作－ 供料器) 画面
指定吸嘴移动至供给位置时，点击 零件供給部操作
( 零件供给部操作) 框的 供料器位置 ( 供料器位置)
文本框。请由键盘输入移动处的供料器号码并点击 零件供給部操作 ( 零件供给部操作) 框的 移動 ( 移
动) 钮，显示“ 按[START] 钮开始移动” 的信息，请按操作面板的 START 钮吸嘴开始移动至指定供
料器位置。
要供料前侧后侧的供料器零件，点击 供給
(供给) 钮， 出现供给对话框。
图 3.5-2 供给
按供给部菜单下的供给部。
操作 输送量 的 ▲ ▼ 调整钮来设定。
按 移动开始 纽后，请按下操作面板上的 START 钮开始运行。
