操作篇
电子零件贴装机 SI-G200MK7 系列
1-147
1.1.6 吸嘴配置画面
图 1.1.6-1 数据编辑-吸嘴配置画面
连结编号(机台号码)) ：
表示执行吸嘴配置的连结编号和机台号码。
机器类型 ：
表示执行吸嘴配置的机器类型。
贴装头编号 ：
表示执行吸嘴配置的贴装头编号。
索引 1~12
：
表示被配置在各个贴装头里的吸嘴。吸嘴里，左侧印有最多 4 位的吸嘴 ID，它的空格后印有吸嘴的名称。
不能用的吸嘴索引用灰色表示。
贴装头-前侧 ：
表示前侧的贴装头，后侧同时被点击时，表示前侧和后侧的供给部。
贴装头-后侧 ：
表示后侧的贴装头，前侧同时被点击时，表示前侧和后侧的供给部。
连结编号 ：
表示所指定的连结编号的供给部。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-148
[功能]
吸嘴的新配置
从吸嘴一览表里拖动对象的吸嘴，放入吸嘴配置的吸嘴索引处。
吸嘴的移动
从吸嘴配置清单表上选择要移动的吸嘴，把它拖放到目的地的吸嘴索引处。移动复数个的吸嘴时，按 Shift 键
同时拖放最后选择的吸嘴。
吸嘴的复制
复制 1 个吸嘴时
从吸嘴配置清单表上选择要复制的吸嘴，按 Ctrl 键的同时把吸嘴拖放到复制目的地的吸嘴索引处。
复制复数个吸嘴时
从吸嘴配置表上选择最初的吸嘴后，同时按 Shift 键和 Ctrl 键选择最后的吸嘴，继续同时按 Shift 键和
Ctrl 键 把吸嘴拖放到复制目的地的吸嘴索引处。
吸嘴的删除
从吸嘴配置清单表上选择要删除的吸嘴，按 Del 键。显示确认对话框，点击 是 键。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-149
1.1.7 机器信息画面

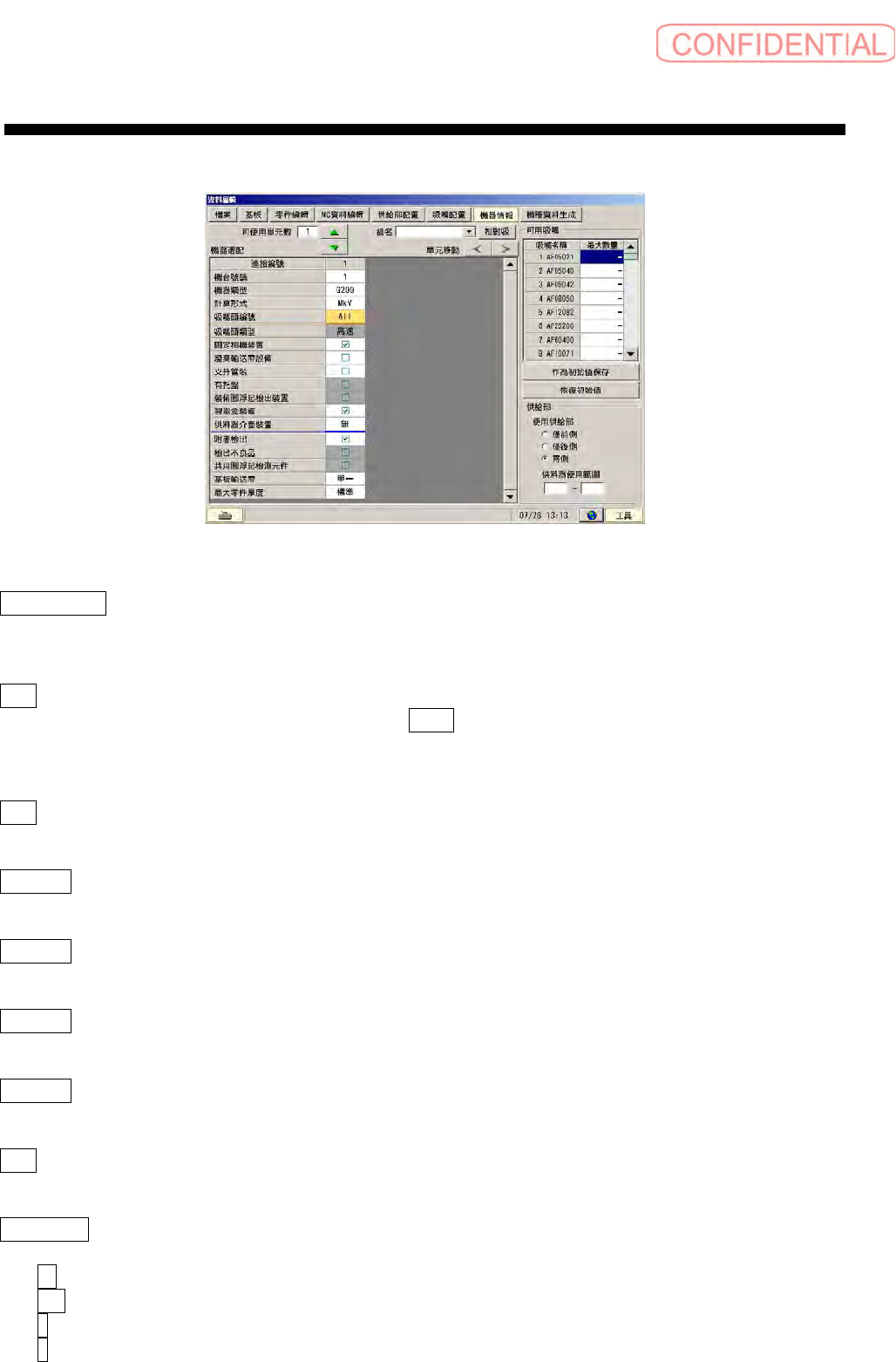

图 1.1.7-1 数据编辑-机器信息画面
可使用单元数 ：
选择连结时使用机器的台数連
设定范围：1～20
线名 ：
现在的信息作为生产线信息保存时，输入线名按 Enter 键。
上限值：128 文字
不能使用的文字：[ \ ][ / ][ : ][ * ][ ? ][ " ][ < ][ > ][ | ][ , ][ ; ]
删除
：
删除被选择的线名。
单元移动 ：
点击此键，移动和变更被选择的单元的连结编号。
连结编号 ：
表示被连结的机器的顺序。
机台号码 ：
输入机器的机台号码。变更时不能设定和其他机器相同的编号。
机器类型 ：
选择机器的机器类型。
版本 ：
选择机器的版本。
贴装头编号 ：
表示设定机器信息的各选件的对象的贴装头编号。
－： SI-E 系列，SI/F 系列的机器的贴装头
All：机器的全部的贴装头是对象。
R：机器的后侧的贴装头是对象。
F：机器的前侧的贴装头是对象。
