条 形 码 读 取 器 篇
5. 有 关条形 码读取 器的操 作
电子零件装着机
5-1
5. 有 关 条 形 码 读 取 器 的 操 作
5.1 条 形 码 读 取 器 的 装 着 脱 落
请一定 按照以 下顺序 执行条 形码读 取器的 装着脱 落作业
装着脱 落条形 码读取 器电缆 时，请 拿着连 接器部 分执行 。
5.1.1 卸 下 条 形 码 读 取 器 的 步 骤
[ 操作顺 序 ]
(1)
反 时针方 向旋转 松懈条 形码读 取 器 的连接 器两端 的螺丝 。
图
5 - 1
(2)
从 SI-G 2 0 0Mk3/MK5/MK7 本体卸 下条形 码读取 器的连 接器。
5.1.2 条 形 码 读 取 器 的 安 装 步 骤
[ 操作顺 序 ]
(1)
将 条形码 读取器 的连接 器充分 插 入 SI-G 2 0 0Mk3/MK5/MK7
的 本 体 。
(2) 顺 时针方 向旋转 拧紧条 形码读 取 器 的连接 器两端 的螺丝 。
注 意 :
有连接
DC
适配器的 连接器 ，但是 ，使用
SI-G200MK7
时 ， 无需连接 。
SI-G200Mk3/MK5/MK7 (CS)
条 形 码 读 取 器 篇
5. 有关条 形码读 取器的 操 作
5-2
电子零件装着机
5.2 条 形 码 读 取

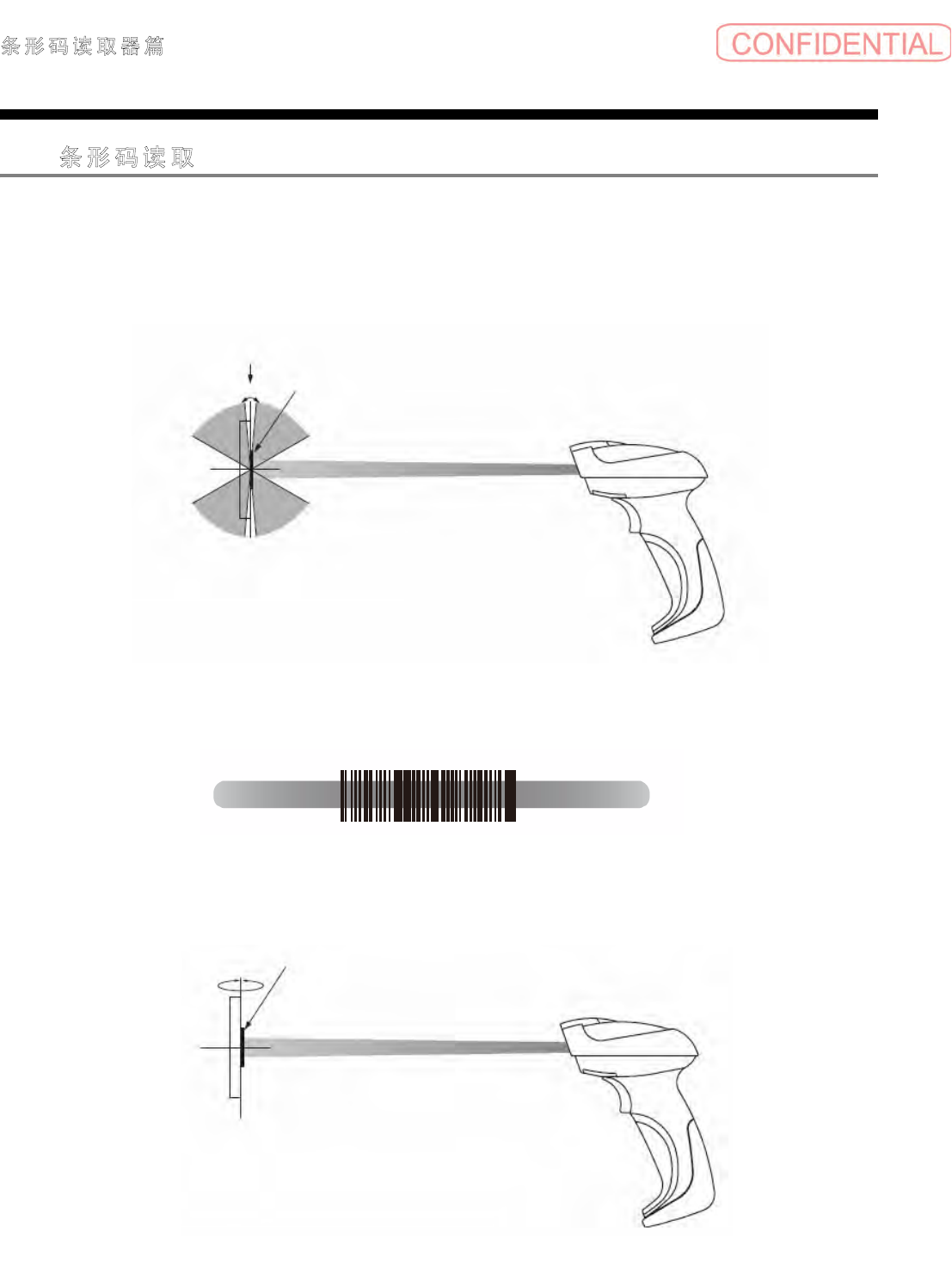

按触发开关，红色 LED 亮灯即可自动扫描条形码。读取条形码时，按图 5.2-1 的斜线部分的示样对向条形
码一面，从垂直线开始将
LED 光以 ± 5°～ 60°的角度对准条形码为理想。在± 5°以下范围将 LED 光
对准条形码时，因有来自条形码标签的直接反射，读取功能有时会降低。同时，按图
5.2-2 将 LED 光垂直
掠过条形码则可以稳定地进行读取。另外，请按图
5.2-3 以尽可能平行的角度读取条形码标签。如果以极端
角度对条形码标签进行读取，有时会出现即使在读取范围内也无法读取的情况。
读 取不稳 定区域
图
5.2 - 1
读取角 度
± 5°
±
60°
±
60°
条 形码面
条 形 码 面
±
60°
图
5.2 - 3
间距角 图
图
5.2-2
扫描线 图
