条 形 码 读 取 器 篇 5 . 有关 条 形码 读 取器 的 操 作 5-4 电子 零 件装 着机 5. 3 条 形 码 读 取 器 规 格 光 源 红 色 LE D 受光部 分 CC D 传感 器 ( 3,64 8 像 素 ) 扫描速 度 最 高 27 0 次 / 秒 读取距 离 参照读取范围 图 最小分辨 率 0.076mm (3mils ) 最 小 P C S 值 0.15 ( 用调试卡读 取 ) 动作显 示 LE D 与蜂鸣…
条 形 码 读 取 器 篇
5. 有 关条形 码读取 器的操 作
电子零件装着机
5-3

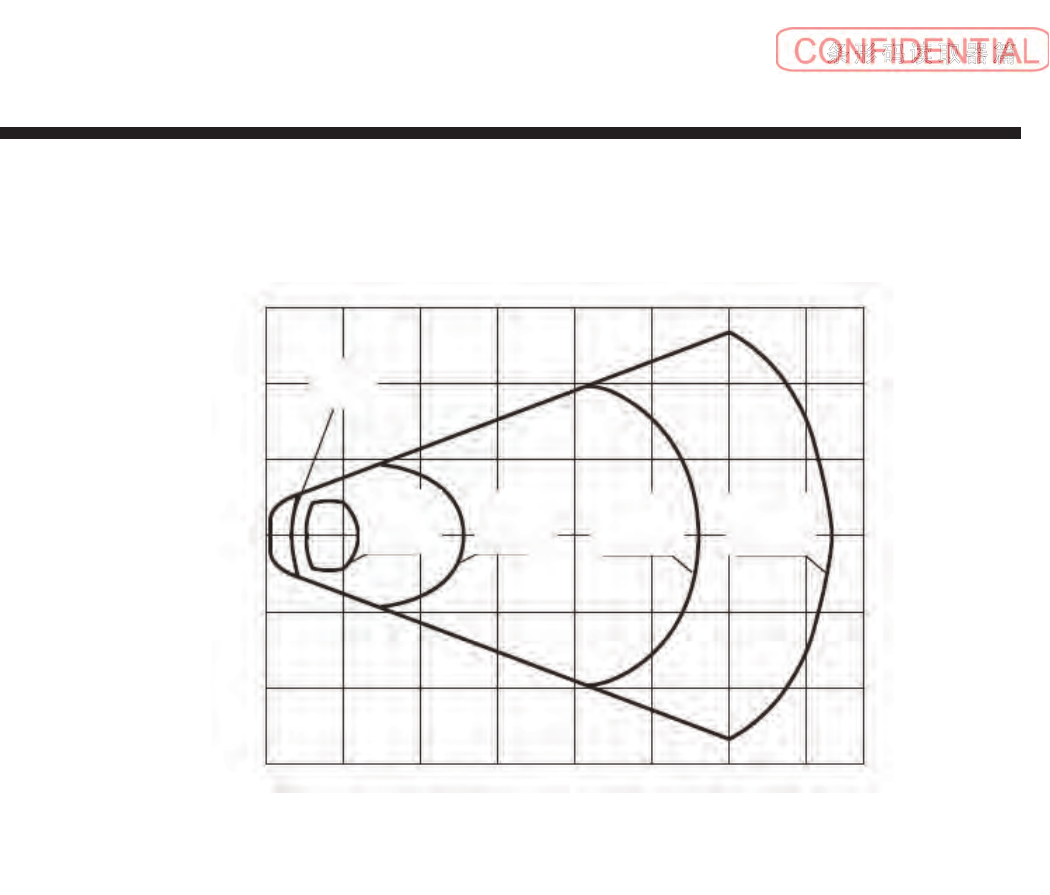

根据条 形码标 签的不 同规格 ，可读 取的范 围也不 同。因 标出了 条 形 码标签 不同规 格的读 取范围 图 ，
使用时 请在相 应范围 内进行 读取。
CODE 39
0.076mm
(3mils)
CODE 39
0.013mm
(5mils)
EAQN13M=1
0.33mm
(13mils)
CODE 39
0.50mm
(20mils)
0 5 10 15 20 25 30 35(cm)
15
10
5
-15
0
-5
-10
0.13mm
(5mils)
图
5.2-4
读 取 范 围
SI-G200Mk3/MK5/MK7 (CS)
条 形 码 读 取 器 篇
5. 有关条 形码读 取器的 操 作
5-4
电子零件装着机
5.3 条 形 码 读 取 器 规 格
光 源
红 色 LED
受光部分
CCD 传感器 ( 3,648 像 素 )
扫描速度
最 高 270 次 / 秒
读取距离 参照读取范围图
最小分辨率
0.076mm (3mils)
最 小 P C S 值 0.15( 用调试卡读取 )
动作显示
LED 与蜂鸣器
可读取码
ITF,Code11,Code39,Code93,Code128,
EAN128,ISBT128,EAN/UPC,ISBN/ISSN,
Codabar
等
参数设定方法
由条形码菜单表所设定从 RS232 端口发送指
令的设定
动作温度
0 ℃ ～ +55 ℃
保存温度
- 2 0 ℃ ～ +70 ℃
湿 度
9 0％ （无凝结）
耐下落冲击度
从 1.8m 的高度向混凝土面落下后，可进行读取
保护构造
IP30
外形尺寸 ( 主体部分 ) 179×98×81m m
外壳材质
ABS 、聚碳酸酯、橡胶
重 量 ( 主体部分 ) 约 210g
SI-G200Mk3/MK5/MK7 (CS)
