操作篇
电子零件贴装机 SI-G200MK7 系列
1-25
・绝对坐标移动
操作 ▲ ▼ 调整键, 选择目标的宽度。
按操作面板 START 键, 移动轨道至目标宽度。
操作结束后按对话框的结束键, 对话框消失。
・相对坐标移动
由现在轨道宽度操作▲ ▼键移动指定距离。
按操作面板的 START 键时， 轨道仅移动指定距离。
正( + ) 值时轨道宽度变宽。负( - ) 值时轨道宽度变窄。
操作结束后按对话框的结束键
, 对话框消失。
・微调动作移动
选择移动速度时，按对话框的高速 或 低速 键。
用键盘的↑ ↓键调整轨道宽度。
点击一次仅稍稍移动。连续按游标时，则连续移动。实时按游标键轨道也不反应时，改变按键时机即可操作。
到达所定的宽度时，按对话框的结束
键， 关闭对话框。

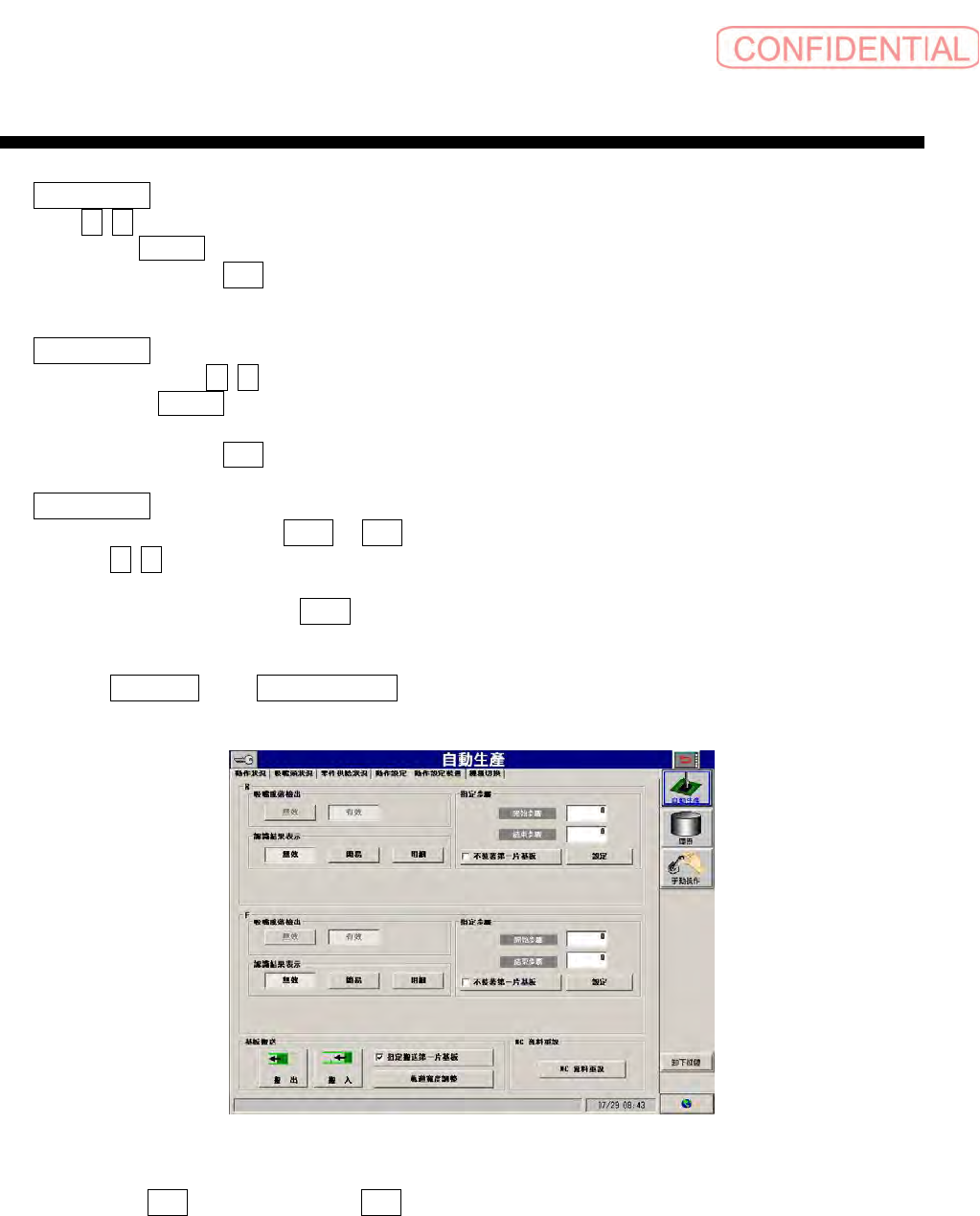

（2）基板的搬出搬入
依顺序点击自动生产
菜单→操作设定( 元件)标签。将显示下列画面
图
2.2.2-2 自动生产－操作设定( 元件)
搬入基板时点击搬入键，搬出基板时点击搬出键。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-26
2.2.3 停止模式设定
选择自动生产的停止方法时，点击连续 、循环停止 、步骤停止 、动作停止 任一希望的键。
［画面说明］
自动生产时选择希望的停止方法，其有下列
4 种方法。
连续
点击停止键或达到生产预定数后， 自动停止生产。
循环停止
完成 1 片基板后，自动停止生产。
步骤停止
基板资料的每 1 步骤完成后，自动停止生产。
动作停止
每一吸着动作完成后就停止。停止位置为标记认识位置、零件吸着位置、固定相机认识位置、装着位置。有废
弃位置和吸嘴交换器时为吸嘴交换位置。
进行
H 轴的上升下降的位置， 在 H 轴下降前和Ｈ 轴上升下降的一次连续动作后停止。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-27

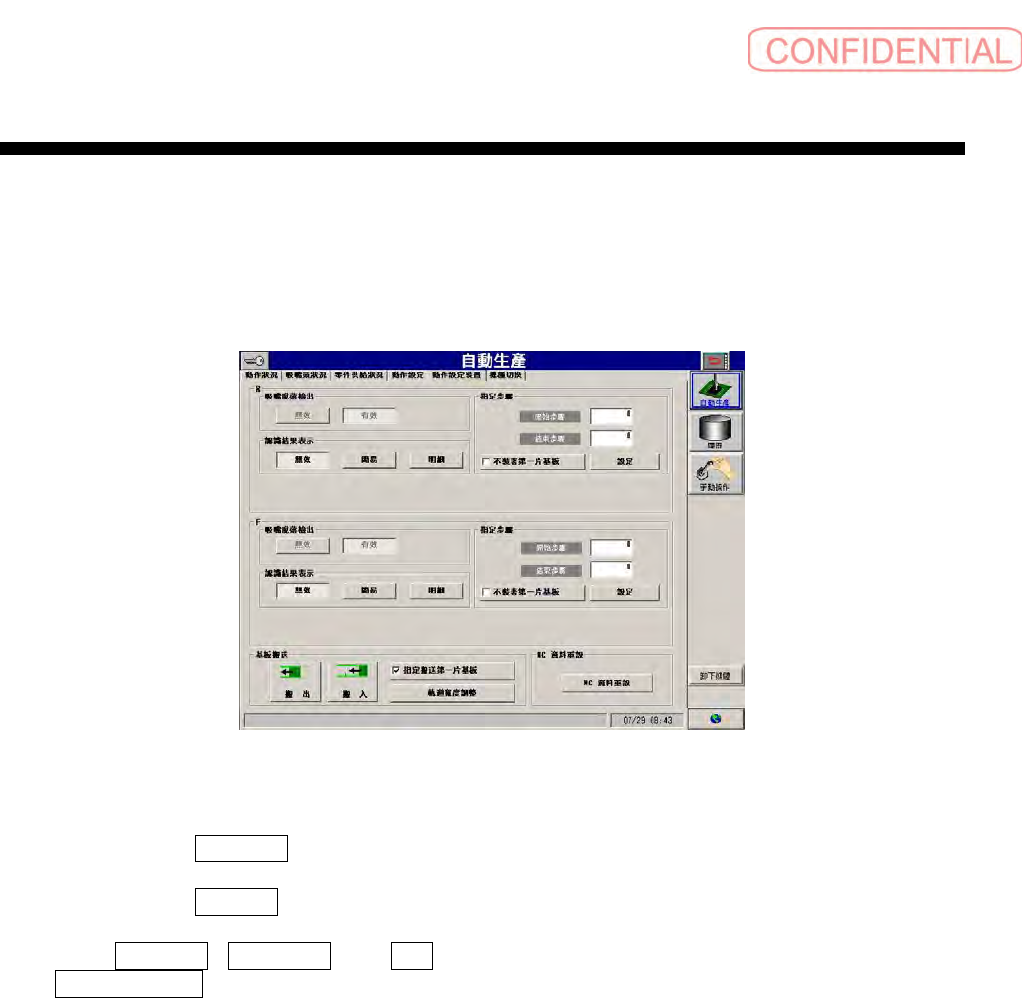

2.2.4 步骤指定
（1）开始、结束步骤的设定
［操作功能］
想要通过特定的步骤进行贴装时可指定开始步骤及结束步骤的贴装，开始步骤和结束步骤可在前后的贴装头分
别指定。
2.2.4
自动生产－操作设定( 元件)
［操作顺序］
输入开始步骤时点击开始步骤
即可输入。由键盘输入开始步骤号码，“ 0 ” 为当前步骤。
输入结束步骤时点击结束步骤即可输入。由键盘输入结束步骤号码，“
0 ” 为最后步骤。
输入有效的开始步骤
、 结束步骤 后点击设定。
点击 N C 数据重设 键时，可以从基板资料的最初步骤进行装着。
选择
[ 不安装第一片基板]，在各个开始· 结束步骤中设定为“ - 1 ”， 则第一回的基板不会执行在设定的
吸嘴头侧的安装。
（2）指定搬送第一片基板
［操作功能］
自动生产开始时SI-G200MK7内已存在的未装着的基板， 有必要取出此基板。双输送带规格时可通过前后吸嘴
头分别进行指定。
［操作顺序］
点击 指定指定搬送第一片基板键
, 在自动生产开始时， 搬出SI-G200MK7内的基板并搬入新基板成为可装着的
状态。
