操作篇 电 子零件 贴装 机 SI-G200MK7 系列 1-142 [零件的展开例] 向一个区域输入贴装数据， 对于同一基板里同一模式的 复数区域， 可以展开贴装数据进行贴装。 以下是零件的展 开例。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-141
[ 区域的坐标位置]
对于区域的各坐标位置，从NC原点至各区域的基准位置的补正值以X、Y 及角度输入。
如下图，向一个基板对应
4个区域的资料输入时, 决定作为基准的区域输入那个区域的基准坐标位置。
对于基准区域以外的区域，以
NC原点为基准，计算角度的补正量得到坐标位置，把那个坐标位置的XY方向的补正
量做为
X、Y 值。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-142
[零件的展开例]
向一个区域输入贴装数据，对于同一基板里同一模式的复数区域，可以展开贴装数据进行贴装。以下是零件的展
开例。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-143

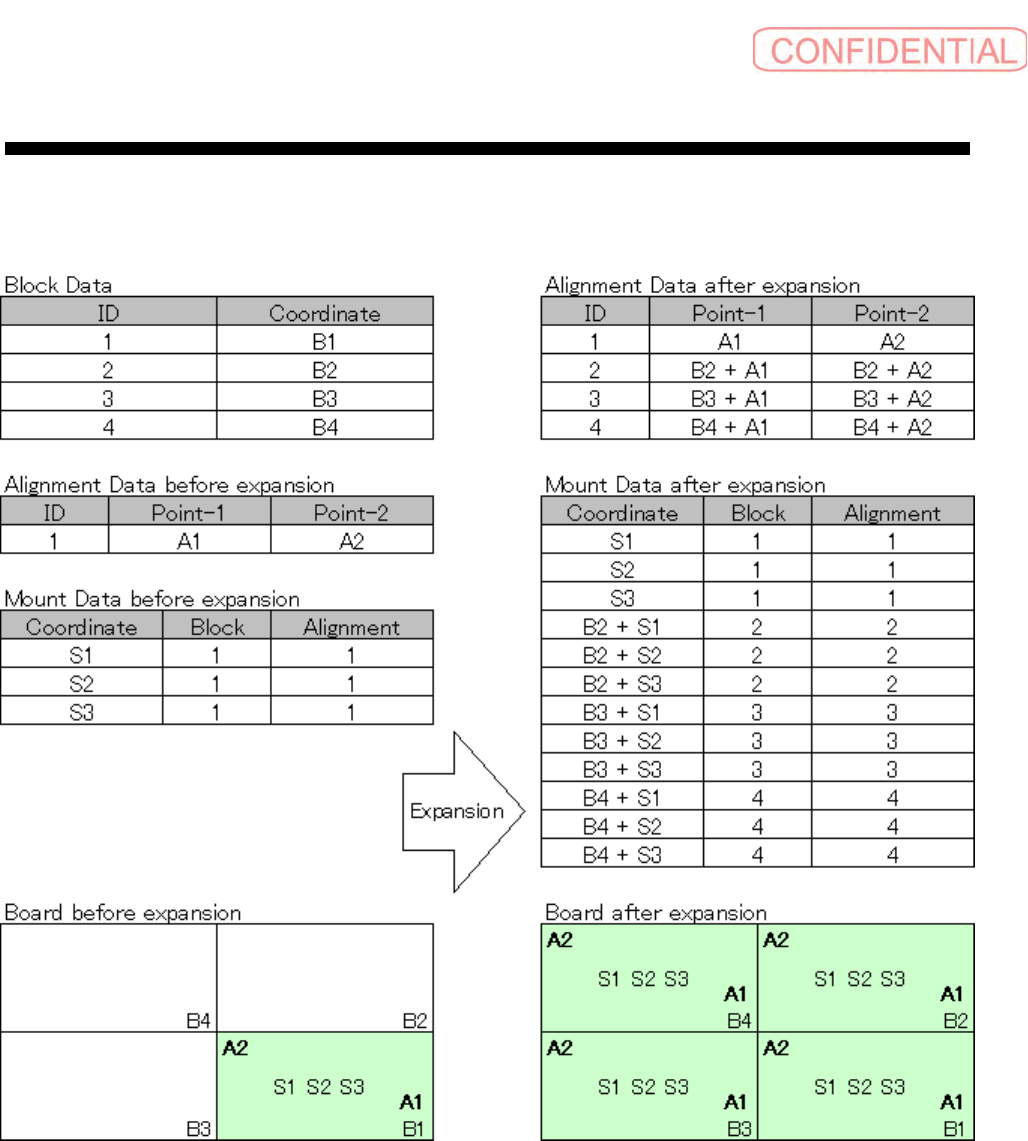

[定位标记的展开例]
给步骤设定了定位标记时，和零件一样定位标记也能展开。以下是零件和定位标记的展开例。不进行展开而使用
现有的位置时向 定位標記
ID (定位标记 ID)输入"0"。
