保养篇 2. 维修检 查 2-74 电子零件装着机 SI-G200MK7 (CS) ② 从吸嘴头下侧插入轴承托架治具 （ 1 ） ，使治具 （ 1 ） 的针对准轴承托 架的孔。 ③ 仰视轴承托架治具 （ 1 ）并用扭矩螺 丝刀向逆时针方向转动，拔出 轴承 托架。 10. 从下侧取出轴承 （下） 。 11 . 从下侧取出轴环。 12. 从上方向拔取出锡球衬套托架、小齿 轮、轴承 （上） 。 请不要使用棉棒等清洁锡 球衬套托架的内部。如果粘…
保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-73
③旋松
2 根螺丝帽，拆下机械阀。
④ 同样也要拆下两侧的机械阀。
8. 稍微旋松一点轴承托架。
① 将轴承托架治具 （1）从吸嘴头下侧插入，使治具 （1 ）的针对准轴承托架的孔。
② 插入轴承托架治具 （2）使其套在轴承托架治具 （1）上，并对准轴承托架的槽。
预先将轴承托架治具 （
2
）穿在扭矩螺丝刀上比较容易作业。
③ 用手推压轴承托架治具 （2），同时从下方看扭矩螺丝刀并向逆时针方向转动，旋松一点
（ 10 度左右）轴承托架。
本作业是为了避免弄伤下一工序中使用的轴承托架治具 （1）针。
9. 拆下轴承托架。
① 将扳手套筒安装到锡球衬套托架上，
将扳手套筒的突起对准锡球衬套托
架的槽。
机械阀
轴承托架治具（1）
轴承托架治具（2）
轴承托架治具（2）
扭矩螺丝刀
扳手套筒
扳手套筒
锡球衬套托架
POINT:
保养篇
2. 维修检查
2-74
电子零件装着机
SI-G200MK7 (CS)
② 从吸嘴头下侧插入轴承托架治具
（ 1），使治具 （1 ）的针对准轴承托
架的孔。
③ 仰视轴承托架治具 （1）并用扭矩螺
丝刀向逆时针方向转动，拔出轴承
托架。
10. 从下侧取出轴承 （下）。
11. 从下侧取出轴环。
12. 从上方向拔取出锡球衬套托架、小齿
轮、轴承 （上）。
请不要使用棉棒等清洁锡球衬套托架的内部。如果粘附有纤维或垃圾等，则可能造成轴承破损。
13. 拆卸轴承托架。
① 在轴承托架上安装轴承托架治具
（ 1）。安装时使轴承托架治具 （1）
的针对准轴承托架的孔。
② 从轴承托架的相反侧插入轴承托架治
具（2 ），使其突起吻合。
轴承托架治具（1）
扭矩螺丝刀
扳手
小齿轮
锡球衬套托架
轴承（上）
从下侧取出
从上侧取出
轴环
轴承（下）
轴承托架
轴承托架治具（1）
针
轴承托架
轴承托架 轴承托架治具（2）
警告 :
!
保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-75

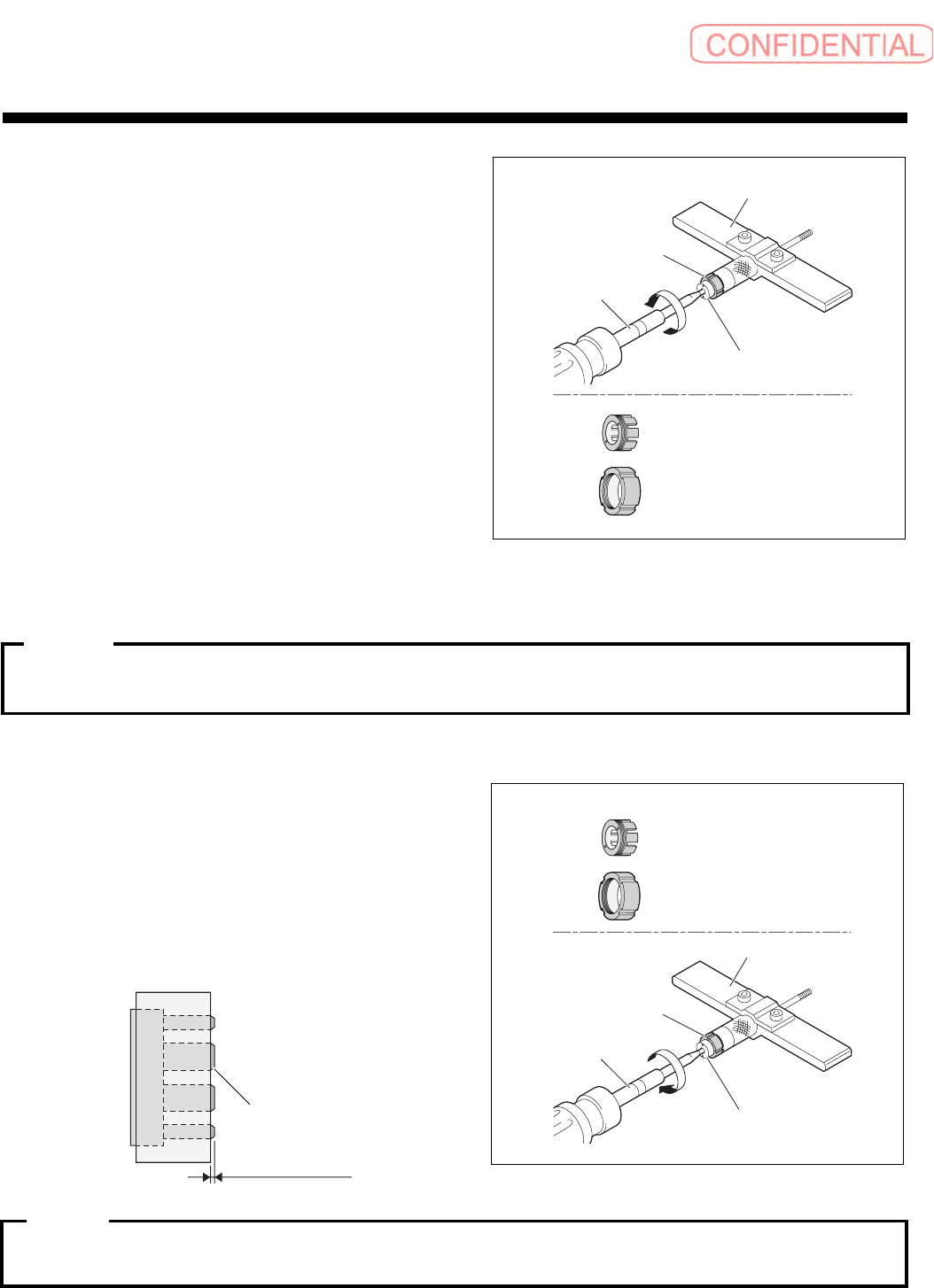

③ 用扭矩螺丝刀向逆时针方向转动轴承
托架治具 （1），拆下轴承托架。
④ 除去轴承托架螺纹处的粘接剂渣。
［组装顺序］
必须严格遵守拧紧扭矩。
拧紧所用扭矩超过指示扭矩时，可能会造成装着精度不良及零件寿命短缩、破损。
1. 组装轴承托架。约 0.1 ～ 0.2mm
① 在轴承托架 （2）的螺纹处涂上少量
乐泰胶粘剂 221 （低强度）。
② 和拆卸顺序一样，将轴承托架安装到
治具上，用扭矩螺丝刀拧紧轴承托架
治具 （1 ）。
请拧紧至轴承托架 （1）前端处的倒
角部从轴承托架 （2）的端面伸出约
0.1 ～ 0.2mm 的程度为止。
轴承托架 （
1
）前端处的倒角部如不从轴承托架 （
2
）的端面伸出，则会造成实际组装后动作不
良，请将轴承托架 （
1
）端面伸出量的基准控制在约
0.1
～
0.2mm
。
扭矩螺丝刀
轴承托架治具（1）
轴承托架治具（
2）
轴承托架
轴承托架（2）
轴承托架（1）
轴承托架（1）
轴承托架（2）
轴承托架治具（1）
扭矩螺丝刀
轴承托架治具（
2）
轴承托架
倒角部
约
0.1
～
0.2mm
小心 :
注意 :
