系统概要篇 1. 系统操 作 1-16 电子零件装着机 SI-G200MK7 (CS) 1.2.6 别的器件 触摸板 LCD 显示本机器的操作菜单等。用 手指触摸画面的菜单可操 作本装置。 不要用尖东西碰 触 摸板的表面 , 因为可能损伤触摸板的表。 跟踪球 转动跟踪球、选择显示在本机器画面里菜单的项目、可 指定本机器的操作。 数据 (DA T A) 连接口 使用 USB 记忆体跟贴装机进行数据交换时 、将 USB 记忆体插 入本连接口…
系统概要篇
1. 系统操作
电子零件装着机
SI-G200MK7 (CS)
1-15

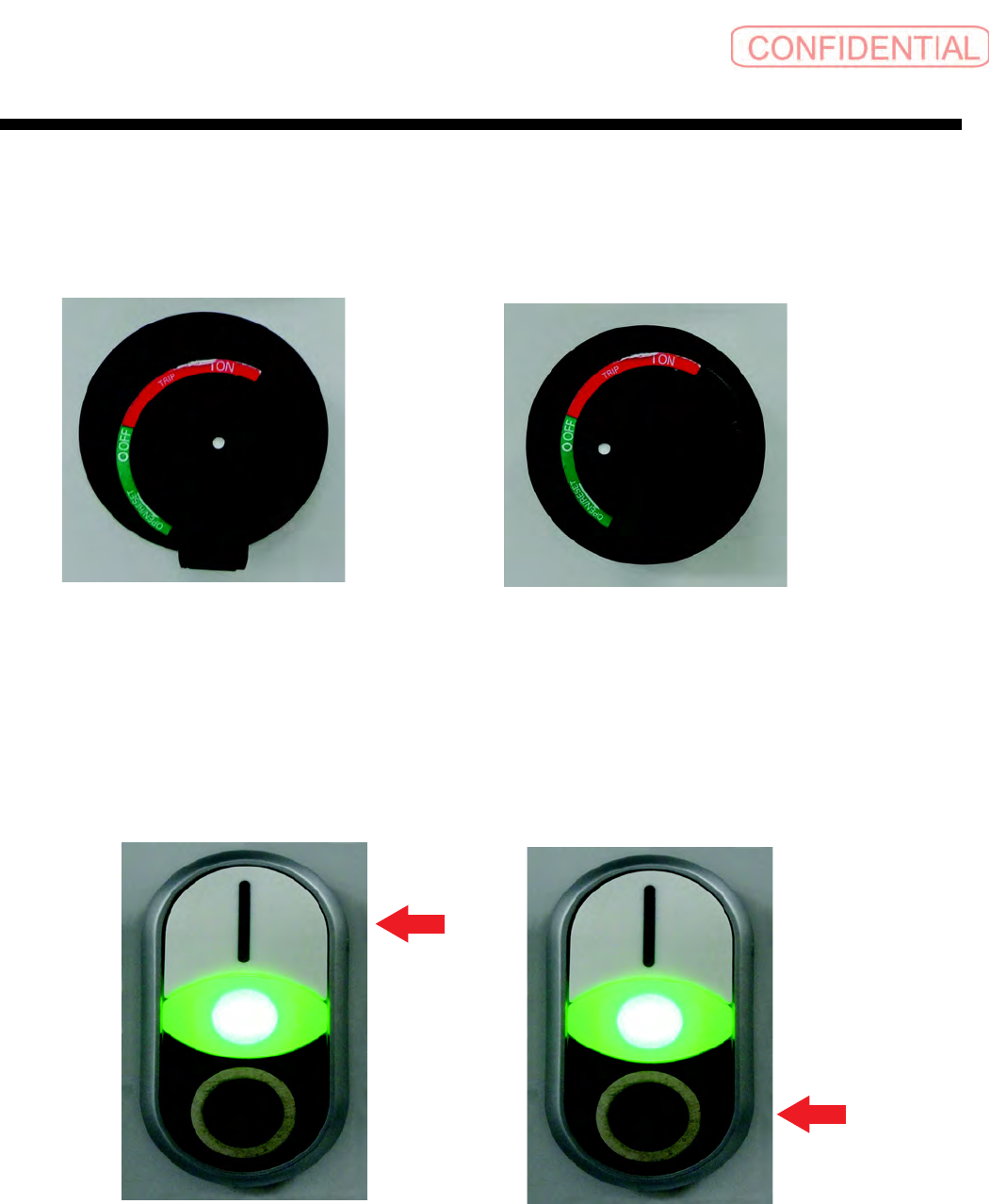

■ 有关电气开关
电源切断器
总电源的连接 / 切断。
ON OFF
电源开关 电源的投入 / 切断。
电源切断器接通 (ON) 时有效。
｜ (ON) : 电源投入用的开关。按下｜部、投入电源、启动机器。
Ｏ (OFF): 电源切断用的开关。按下 O 部、关掉机器切断电源。
ON OFF
系统概要篇
1. 系统操作
1-16
电子零件装着机
SI-G200MK7 (CS)

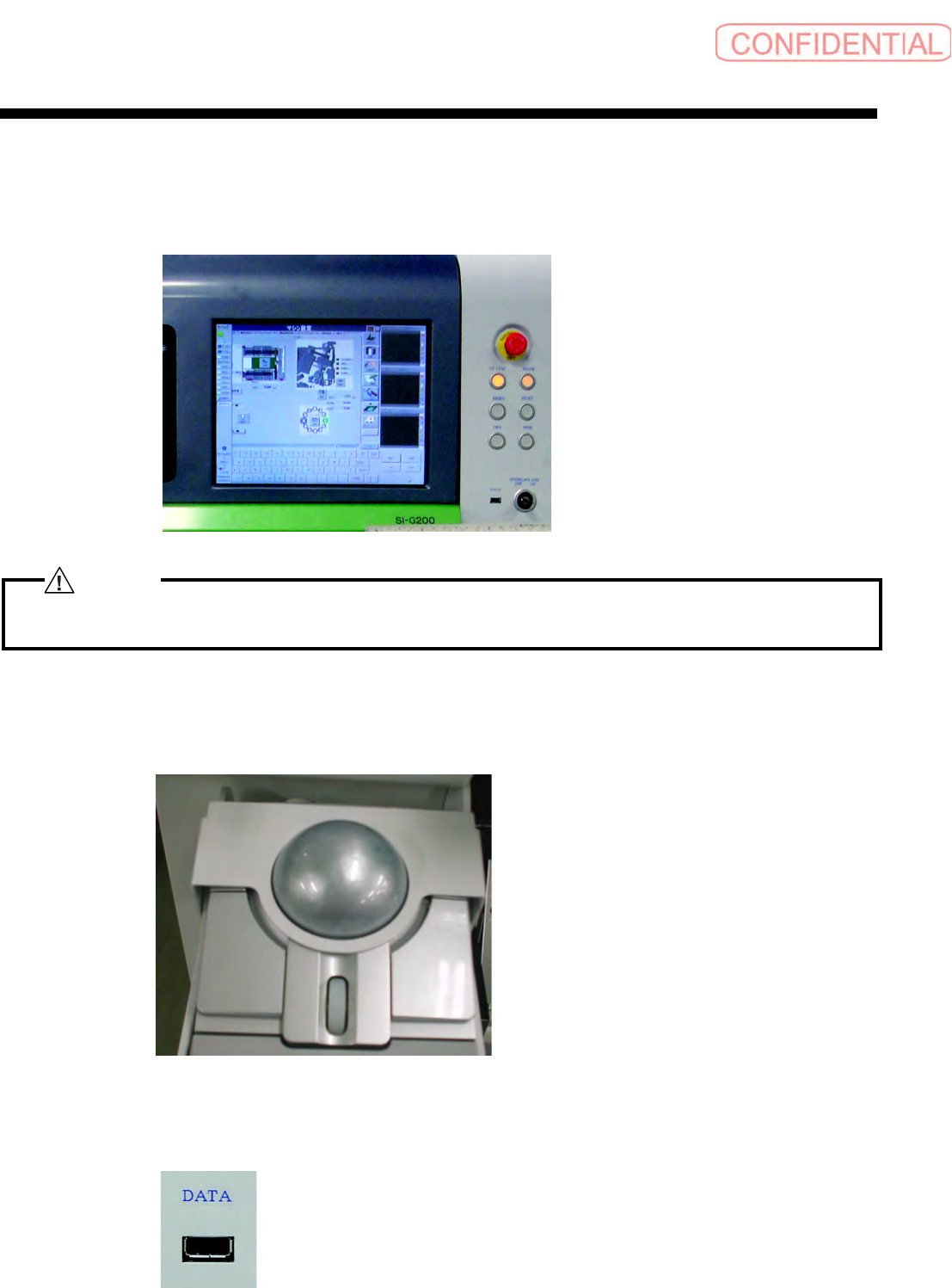

1.2.6 别的器件
触摸板 LCD
显示本机器的操作菜单等。用手指触摸画面的菜单可操作本装置。
不要用尖东西碰触摸板的表面
,
因为可能损伤触摸板的表。
跟踪球
转动跟踪球、选择显示在本机器画面里菜单的项目、可指定本机器的操作。
数据
(DATA) 连接口
使用 USB 记忆体跟贴装机进行数据交换时、将 USB 记忆体插入本连接口。
警告 :
系统概要篇
1. 系统操作
电子零件装着机
SI-G200MK7 (CS)
1-17

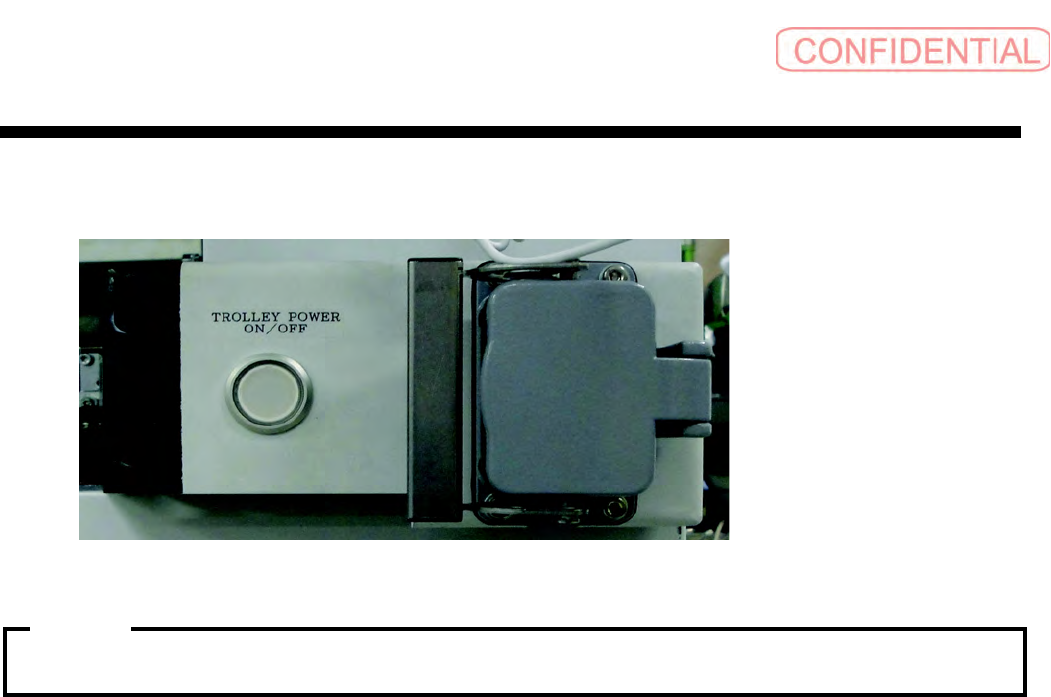

交换台车连接口
连接智能供料器交换台车的连接器。
拆连接器时
,
关掉交换台车的电源
(
消灯
)
后实施。因为会引起故障。
注意 :
