操作篇
子零件贴装 SI-G200MK7 系列
1-177
执行识别
执行被指定的识别测试。
停止识别测试
停止识别测试。
识别结果一览
一览显示识别结果。
操作篇
子零件贴装 SI-G200MK7 系列
1-178
1.2.7.2 识别选配(芯片零件)

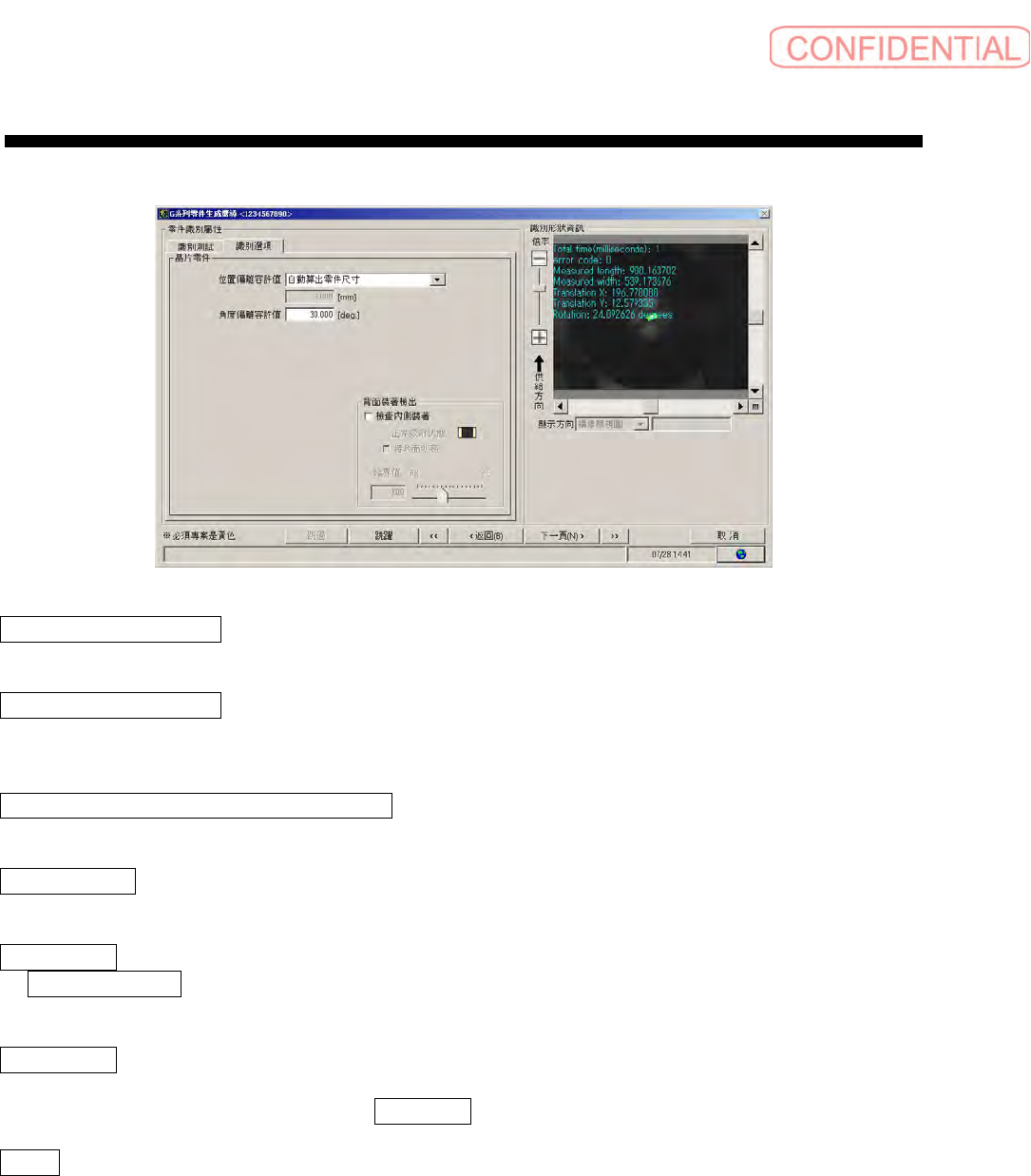

1.2.7-2 零件生成向导-识别选配画面
位置偏离容许值-全部画面
零件识别时对全部画面进行识别。
位置偏离容许值-指定位置
零件识别时在指定领域内进行识别。
位置偏离容许值-根据零件尺寸自动地进行计算
考虑零件识别时的角度、角度偏离容许值的值,自动设定识别领域进行识别。
角度偏离容许值
根据识别得到零件的角度, 设定了与假想零件存在时的角度有偏离时的容许角度偏离量。
背面贴装检出
进行背面贴装检出
检出零件吸着时没有被正常吸着,而是上下被相反吸着的状态。选择它,背面贴装检出功能变为有效。
正常吸着状态
零件被正常吸着时,指定零件表面的亮度。
零件的表面明亮地显现在相机时,选择 接触面明亮
临界值
输入区分零件表面状态的亮度临界值。
设定范围 :0~255
操作篇
子零件贴装 SI-G200MK7 系列
1-179
1.2.7.3 识别选配(焊脚零件)
1.2.7-3 零件生成向导-识别选配画面(焊脚零件)
位置偏离容许值-全部画面
零件识别时对全部画面进行识别。
位置偏离容许值-指定位置
零件识别时在指定领域内进行识别。
位置偏离容许值-根据零件尺寸自动地进行计算
考虑零件识别时的角度、角度偏离容许值的值,自动设定识别领域进行识别。
角度偏离容许值
根据识别得到零件的角度, 设定了与假想零件存在时的角度有偏离时的容许角度偏离量。
背面贴装检出
进行背面贴装检出
检查出零件被上下相反吸着的不正常状态时,将其选择后功能开始起效。
正常吸着状态
零件被正常吸着时,指定零件表面的亮度。
零件的表面明亮地显示在相机时,选择 接触面明亮
临界值
输入区分零件表面状态的亮度临界值。
设定范围:0~255
本体对背景极性
设定零件本体和背景的明暗差。
本体对焊脚极性
设定本体和焊脚哪一个看起来更亮一些。通过明暗选择。
本体辅助样本
指定本体检出时使用的样本系数。系数设定为1时,使用全画素识别本体;系数设定为2时,2×2画素中选
