调试篇 1. 安装 1-2 电子零件装着机 SI-G200MK7 (CS) 如图所示，在机器下插入手动升降 机或叉车的叉子，使用叉子 的突出部分的顶端提升机器。 610 700 300 ঝᄤ ঝᄤ乊ッ
调试篇
1. 安装
电子零件装着机 SI-G200MK7 (CS)
1-1
1. 安装
请一定要在使用国的必要安全管理责任人员在场情况下进行
SI-G200MK7
的调试作业和安装作
业。
1.1 搬运‧ 设置
SI-G200MK7
重量是
2,150kg
。请一定用持有重物搬运资格的专门业者搬运。而且，发往地
不同，发货包装规格也不同。关于发货包装规格请预先指示我公司的服务责任人员。
•
请使用可搬重量在
2.5
吨以上适当的搬运装置。
•
请将
SI-G200MK7
安装在能充分承载其重量的场所。
• SI-G200MK7
本体侧面各带
2
个有眼螺栓，设置本机后，请立即将其卸下，将螺丝孔用专
用螺帽堵上。
[ 作业功能 ]
将 SI-G200MK7 搬送到实装系统生产线的指定位置。和前工程、后工程的装置位置关系正确地
相吻合，准备设置。
[ 作业顺序 ]
1. 将 SI-G200MK7 通过工厂接纳口，搬运到实装系统生产线的指定位置。
2. SI-G200MK7 前工程、后工程装置的间隔，请按照贵公司的实装系统计画进行调整、设置。
3. 请将 SI-G200MK7 前工程、后工程装置的基板搬送输送带生产线与 SI-G200MK7 基板搬
送输送带生产线设置为相互连接状态。
注意 :
警告 :
!
警告 :
!
调试篇
1. 安装
1-2
电子零件装着机
SI-G200MK7 (CS)

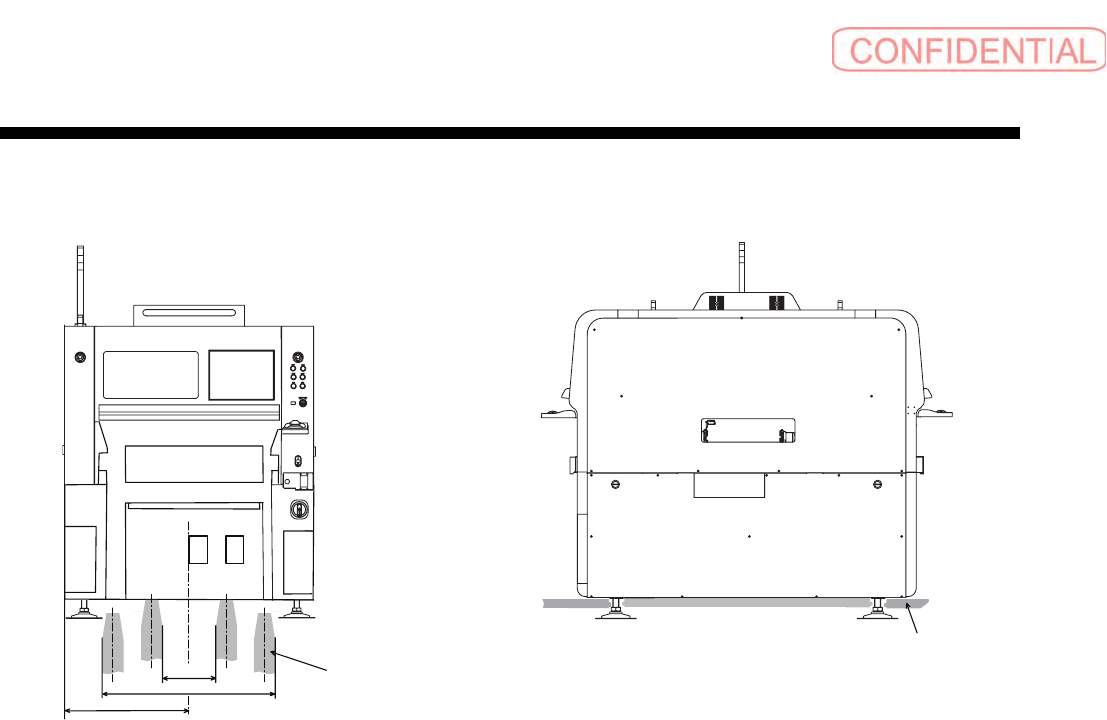

如图所示，在机器下插入手动升降机或叉车的叉子，使用叉子的突出部分的顶端提升机器。
610
700
300
ঝᄤ
ঝᄤ乊ッ
调试篇
1. 安装
电子零件装着机 SI-G200MK7 (CS)
1-3
1.2 内容确认
[ 作业功能 ]
发货时被包装物品的数量要在到达时确认，卸下输送用缓冲材等。
通常，以下物品被打包、发货。
(1) SI-G200MK7
本体
(2) 附属品及选配零件
附属品及选配零件内容及数量，根据
SI-G200MK7
交货规格而异。订购
SI-G200MK7
时，
请以签订的交货规格书进行确认。
[ 作业顺序 ]
1.
开包时，确认 SI-G200MK7 的同时，请确认被发货、打包的物品的数量。若有不足，请马
上与采购方联系。
2. 请将保护 SI-G200MK7 各外壳的薄板，和 SI-G200MK7 内部的缓冲材，全部卸掉。
用

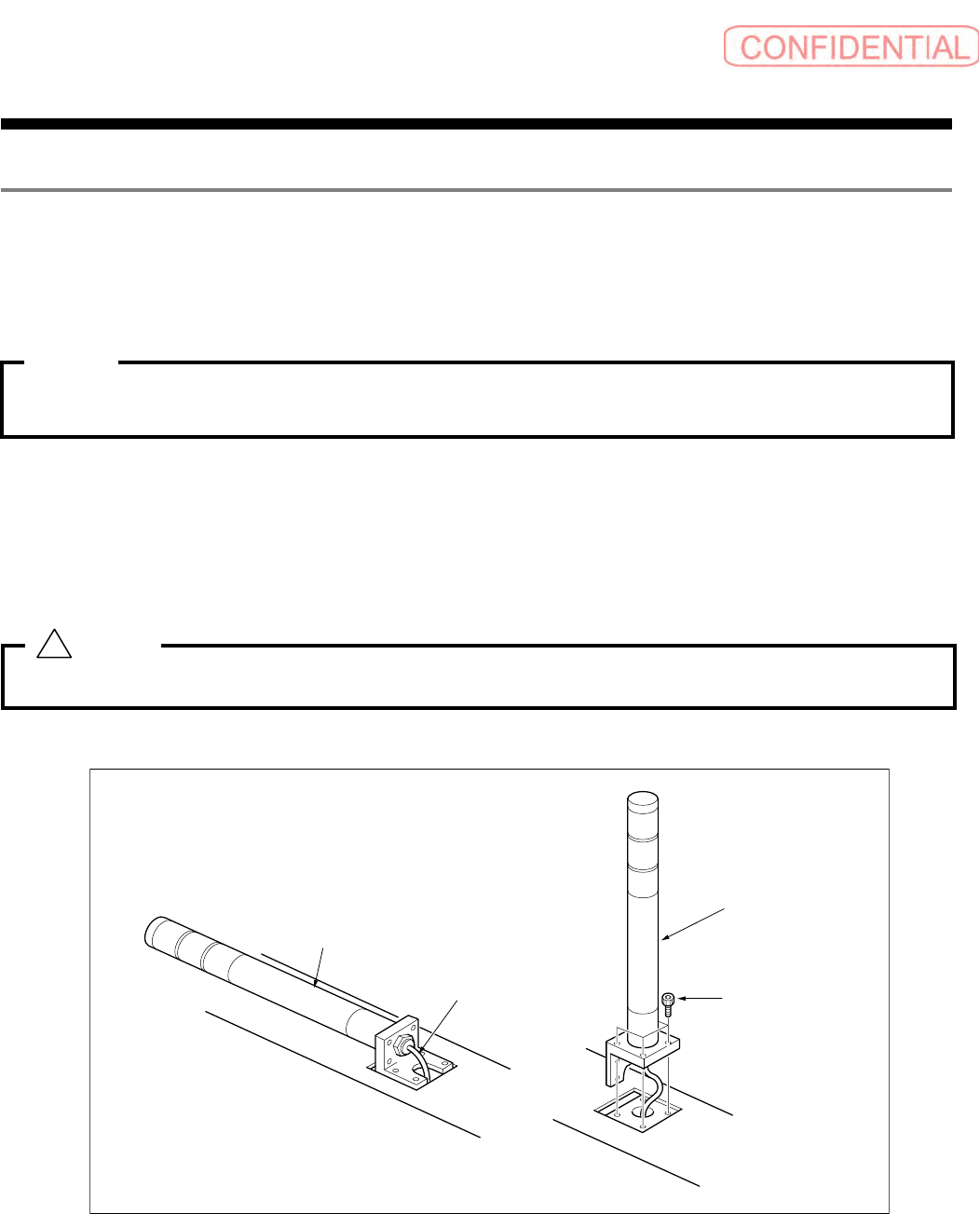

4 个六角有孔螺栓 M4 × 6 安装信号灯。
安装信号灯时，请注意不要将脚线损坏。
注意 :
警告 :
!
输送时
信号灯
脚线
信号灯
六角有孔螺栓
