操作篇
电子零件贴装机 SI-G200MK7 系列
1-145
1.1.5 供給部配置画面
图
1.1.5-1
编辑
数据 -供給部配置画面
给编
供部号 ：
表示零件的供给部编号。
交替
：
交替被设定时，表示原始交替的供给部编号。
零件代码 ：
表示被配置零件的零件码。要确认不能显示完的长零件代码时，把鼠标移向零件代码处，就能弹出显示。
贴装数 ：
表示被配置零件的贴装数量。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-146
供给部-前侧 ：
表示前侧的供给部。后侧同时被点击时，表示前侧和后侧的供给部。
供给部-后侧 ：
表示后侧的供给部。前侧同时被点击时，表示前侧和后侧的供给部。
连结编号 ：
表示所指定的连结编号的供给部。
[功能]
零件的新配置
从零件代码一览表里拖动对象的零件，放入供给部清单表里的供给位置。
零件的移动
从供给部清单表上选择要移动的零件，把它拖放到目的地的供给位置。移动复数个的零件时，按 Shift 键同时
拖放最后选择的零件。
交替零件的设定
从供给部清单表上选择交替零件，按 Ctrl 键的同时把零件拖放到被设定为交替的供给位置。移动复数个的零件
时，按 Shift 健同时拖放最后选择的零件。
零件的删除(返回零件代码一览表)
从供给部表上选择要删除的零件，按 Del 键。 显示确认对话框，点击 是 键。零件是原始交替零件的情况，显
示交替设定被废除的对话框，交替设定被废除也可以时点击 是 键。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-147
1.1.6 吸嘴配置画面

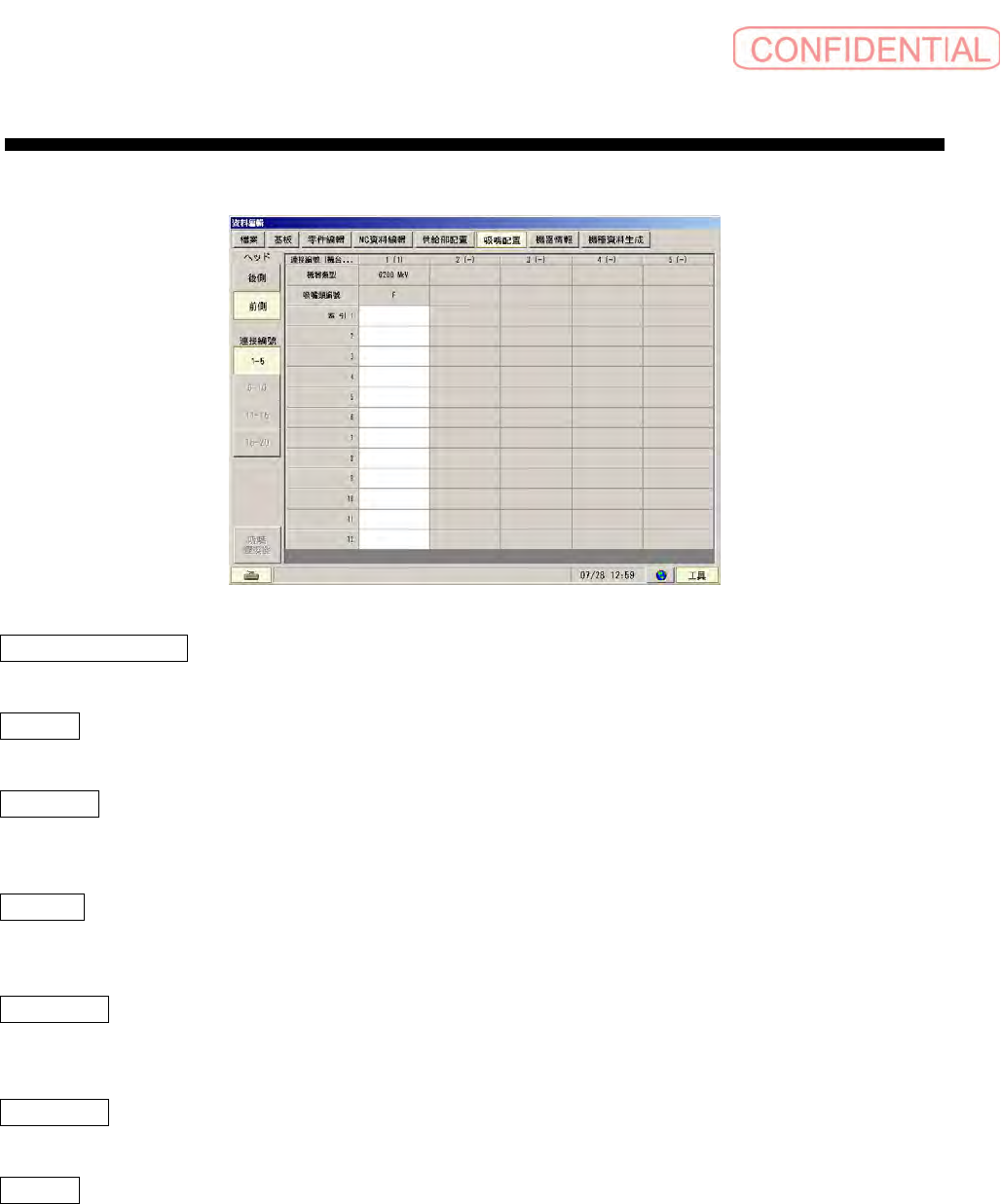

图 1.1.6-1 数据编辑-吸嘴配置画面
连结编号(机台号码)) ：
表示执行吸嘴配置的连结编号和机台号码。
机器类型 ：
表示执行吸嘴配置的机器类型。
贴装头编号 ：
表示执行吸嘴配置的贴装头编号。
索引 1~12
：
表示被配置在各个贴装头里的吸嘴。吸嘴里，左侧印有最多 4 位的吸嘴 ID，它的空格后印有吸嘴的名称。
不能用的吸嘴索引用灰色表示。
贴装头-前侧 ：
表示前侧的贴装头，后侧同时被点击时，表示前侧和后侧的供给部。
贴装头-后侧 ：
表示后侧的贴装头，前侧同时被点击时，表示前侧和后侧的供给部。
连结编号 ：
表示所指定的连结编号的供给部。
