操作篇电子零件贴装机 SI-G200MK7 系列 1-76 统计机种文件的多个生产管理信息时，请点击统计期间或机种统计键。表示出统计期间的设定对话框。指定期间后，请点击确定键。表示出生产管理信息统计对话框。图 2.7.1-3 期間集計选择对话框图 2.7.1-4 生产管理信息统计对话框储存至外部媒体时, 请点击储存键。表示出储存开始的信息对话框并储存资料至外部媒体中。图 2.7.1-5 机种文…

操作篇

电子零件贴装机 SI-G200MK7 系列

1-75

2.7.1 机械整体的运转状况

［操作功能］

出现指示重設（重设）后的装置的运转状况和包含各种错误的全部生产状况。

［操作手順］

依顺序点击日志菜单 → 生产管理信息标签 → 机械全体状况( 前) 、( 后) 标签, 会出现以下的画面。

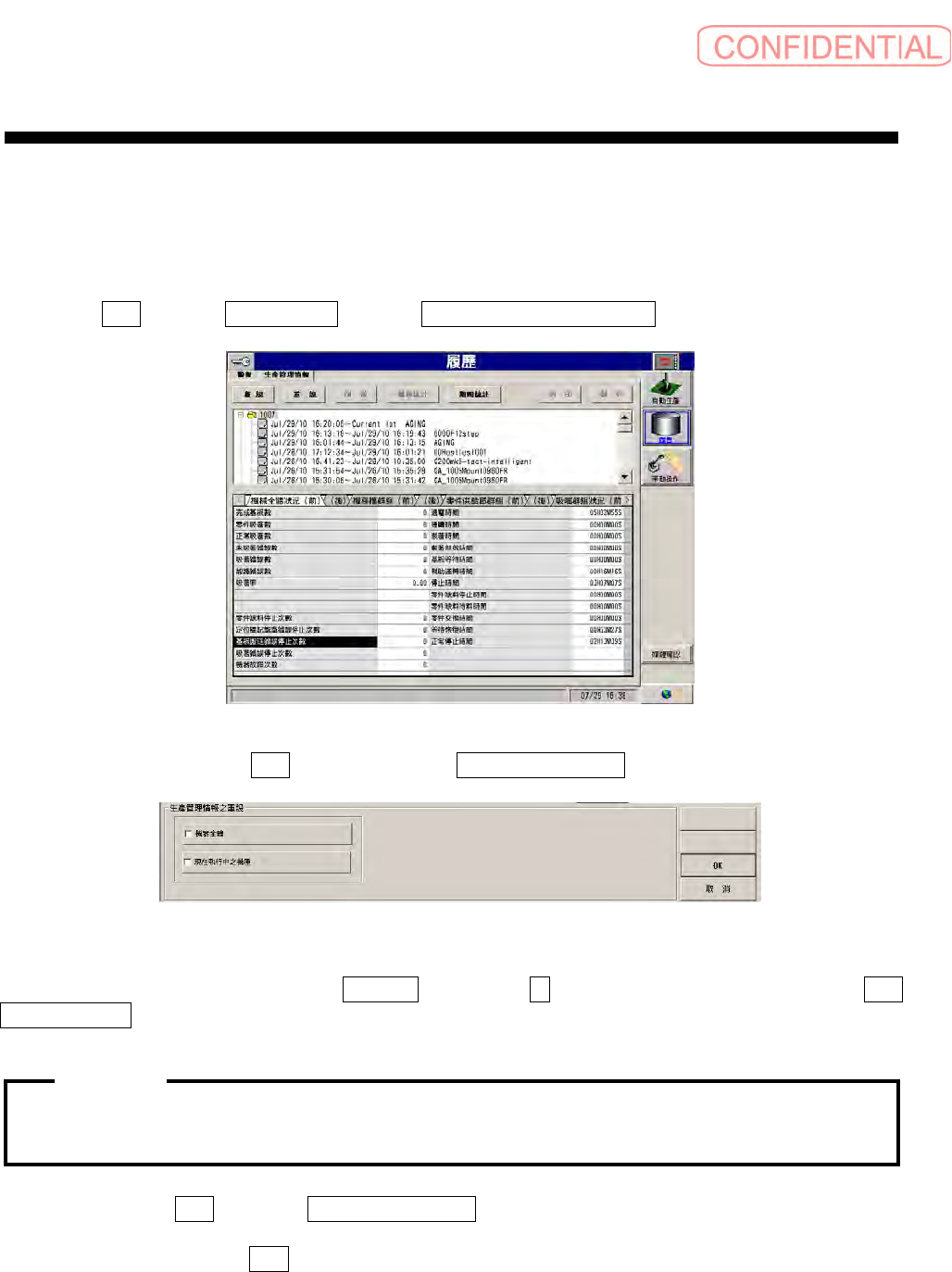

图

2.7.1-1 日志－生产管理信息画面

清除现在的表示内容时，点击重设键，会出现以下的生产管理信息的重设对话框。

图

2.7.1-2 生产管理信息的重设

重设机器全体状况的表示内容时，请点击机器全体复选框，按 OK 键。重设机器全体生产管理信息后，生产

管理信息的重设对话框会消失。重设生产管理信息的表示中的数值全部为[0]。在SI-G200MK7 中备份储存文件

内容包含全部被清除。

中止重设时，点击取消键，关闭生产管理信息的重设对话框。

打印表示中的资料时，点击打印键, 开始打印当前机器全体的生产管理信息。

· 机器全体及现在实行中的机种的重设，两者可同时执行。

· 执行机器全体的重设操作时，请注意机器全体的运转状况资料会全部删除。

注意：

操作篇

电子零件贴装机 SI-G200MK7 系列

1-76

统计机种文件的多个生产管理信息时，请点击统计期间或机种统计键。表示出统计期间的设定对话框。

指定期间后，请点击确定键。表示出生产管理信息统计对话框。

图

2.7.1-3 期間集計选择对话框

图

2.7.1-4 生产管理信息统计对话框

储存至外部媒体时, 请点击储存键。表示出储存开始的信息对话框并储存资料至外部媒体中。

图

2.7.1-5 机种文件选择对话

打印时，请点击打印键。表示出开始打印的信息对话框并开始打印。

使用首页、上一页、新建等键移动储存的文件夹或是制作文件夹。

文件名称请输入储存文件名称于文本对话框中并请点击储存键，表示现在机器全体的运转状况及选择机种群

组的资料以文本形式文件储存于先前指定的文件夹内。

要将显示中的数据储存到外部媒体时，点击储存键，显示机种文件选择的副对话框，选择文件后点击储

存键后，储存开始进行。

· 外部媒体未正确设定时, 会表示“ 软驱未准备” 信息对话框, 请确认是否正确设定外部媒体。

· 点击储存键使选择机种资料变成有效。

· 用储存键储存机器全体及选择机种群组的资料。

注意:

操作篇

电子零件贴装机 SI-G200MK7 系列

1-77

［画面说明］

(1)生产量相关的资料

・完成基板数：通过自动生产装着完成的基板片数

(2)零件吸着关系资料

·零件吸着数：包括吸着错误的所有零件吸着次数。

正常吸着数：进行正常零件吸着的次数（零件吸着数－{ 未吸着错误数＋吸着错误数}）

未吸着错误数：零件吸着失败次数

吸着错误数：在吸着姿势上成为吸着错误的次数

·识别错误数：在零件影像识别上失败的次数

·吸着率：（零件吸着数－（未吸着错误数＋吸着错误数））/零件吸着数× 100 (％)

或者

（零件吸着数－（未吸着错误数＋吸着错误数＋识别错误数））/ 零件吸着数× 100(％)

(3)机器停止相关资料

·零件缺料停止次数：零件供给部门没有零件停止的次数

·定位标记识别错误停止次数：基板标记识别失败、停止的次数

·基板搬运错误停止次数：基板不能搬送，或者由于不能检测搬送结束停止的次数

·吸着错误停止次数：自动补料设定次数产生零件吸着错误时停止的次数

·机器故障次数：上述以外停止的次数（包括异常停止）

(4)与时间相关的资料

·通电时间) ：电源接通之后，到此时的累计时间

·运转时间) ：伴随装着模式进行自动生产的累计时间

装着时间：进行零件吸着的累计时间

装着无效时间：基板搬运时间、基板标记识别时间等的累计时间

基板等待时间：基板搬运时不能移动的累计时间

·补助运转时间：不伴随装着模式进行自动生产的累计时间

·停止时间：设备自动生产停止状态的累计时间

零件缺料停止时间：由于零件缺料停止的累计时间

零件缺料等待时间：从零件缺料停止到零件交换开始的累计时间

零件交换时间：零件缺料停止时交换零件的累计时间

（零件缺料不停止状态的零件交换时间都在对象的外。)

等待恢复时间：从错误停止（包括异常停止）到错误重设的累计时间

但是，零件缺料停止时发生错误不测量。这种情况即使到最后也要作为零件缺料

停止时间测量。

正常停止时间：零件缺料停止时间，复位等候时间以外的停止时间

‧ 通电时间以外的时间项目仅计量自动生产可能画面（自动生产、日志）显示时的时间。在计量中移

动

到自动生产不能开始的画面时，计量暂时停止，返回到自动生产可能的画面重新开始计量。

‧ 零件缺料停止时间和复归等候时间同时发生时，仅计量零件缺料停止时间。

‧ 吸着率计算中包含识别错误数时，有必要进行其它途径的设定。

注意:
