反射识别用吸嘴的涂料脱落的情形
厂家名
: TAMIYA Inc.
产品名 : 丙烯酸涂料浅黑 ( 水溶性丙烯酸树脂涂料 )
型号 :XF-1
充分摇晃涂料容器，搅拌消艳剂。
将用少量水浸湿的笔上涂上上述涂料，
然后一边用手旋转吸嘴一边薄薄地涂抹。
重复该操作
2 ～ 3 次。
透射识别用吸嘴的反射器污垢的情形
反射器出现污垢后，请用棉棒浸湿极少量的酒精进行擦拭。
黑色金属部
保养篇
3. 信号灯
电子零件装着机 SI-G200MK7 (CS)
3-1
3. 信号灯
3.1 信号灯的构成
信号灯由信号塔 （1 个）和子信号塔 （前侧用、后侧用各 1 个）组成。
3.2 信号灯的用途
信号塔的用途为通过设定信号塔的亮灯模式和蜂鸣器的组合，可以显示装置全体正常动作及零件缺
料或错误等设备运行状态。
子信号塔的用途为通过设定子信号塔的亮灯模式，可以显示前侧或后侧的错误及交换零件等的设备
运行状态。将信号塔的亮灯状态和子信号塔的亮灯状态结合，可以确定前侧或后侧的详细运行状态。
3.3 信号灯的配色
信号塔的灯光由上段灯的红色、中段灯的黄色和下段灯的蓝色构成，出厂时的标准设定为下一节 3.4
的
[ 参考 ] （信号塔）资料中所示设定，可根据客户的需要进行任意的设定变更。
子信号塔的灯光和信号塔的灯光 （
3 段）不同，只有一段 （白色），出厂时的标准设定为下一节 3.4
的 [ 参考 ] （信号塔）资料中所示设定，可根据客户的需要进行任意的设定变更。
3.4 信号灯的设定顺序
［信号塔的设定顺序］
1. 按顺序点击菜单中的 機器設定 （机器设定）标签、設備設定 （设备设定）标签、信號燈
（信号灯）标签。
2. 点击想变更项目的 T 标签、选择亮灯模式和蜂鸣器方式。
亮灯模式：有熄灯、亮灯、闪烁、无变化 4 种。
蜂鸣器方式：有 ON 和 OFF 2 种。
3. 点击画面左上角的 設定 （设定）标签。

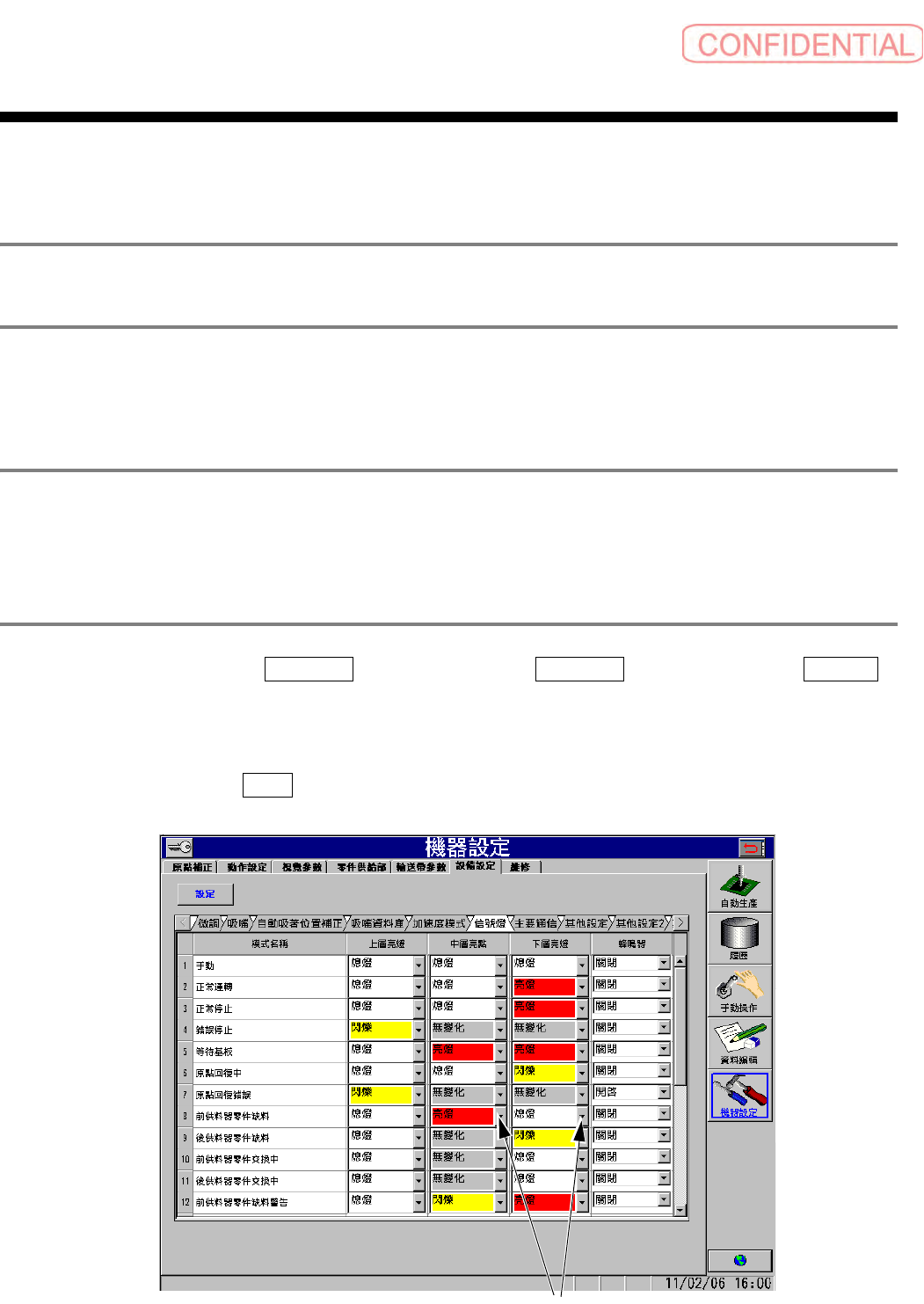

图示的画面是对 NO.8 的中亮灯、下亮灯方式进行设定变更的画面。
变更设定
保养篇
3. 信号灯
3-2
电子零件装着机
SI-G200MK7 (CS)
[
参考 ]( 信号灯 )
交货时为以下的标准设定。可对其进行任意变更设定。
括号内的数字
0、 1、 2、 3 为控制器内的设定号码。
(1)手動 （手动）
表示
SI-G200MK7 处于 自動生產 （自动生产）以外的状态。即使按 START 钮，也无法开始自
动运转。
(2)正常運轉 （正常运转）
表示
SI-G200MK7 处于 自動生產 （自动生产）的状态。进行向基板的零件装着动作。
(3)正常停止 （正常停止）
表示
SI-G200MK7 处于 自動生產 （自动生产）中的停止状态。按 START 钮开始自动生产，变
为正常运转状态。
(4)錯誤停止 （错误停止）
有
3 种状态。
• 紧急停止的状态。
• 正常运转中发生错误 : 解决问题原因后 , RESET 钮变为正常运转状态。
• 手动操作中发生错误 : 解决问题原因后 , RESET 钮变为手动操作状态。
狀態 （状态）
上層 ( 紅色 )
上层 ( 红色 )
中層 ( 黃色 )
中层 ( 黄色 )
下層 ( 綠色 )
下层 ( 绿色 )
蜂鳴器
( 蜂鸣器 )
1.
手动
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 關閉 ( 关闭 )(0)
2.
正常運轉 （正常运转）
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 )(1) 關閉 ( 关闭 )(0)
3.
正常停止 （正常停止）
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 )(1) 關閉 ( 关闭 )(0)
4.
錯誤停止 （错误停止）
閃爍 ( 闪烁 )(2)
無變化
( 无变化 )(3)
無變化
( 无变化 )(3)
開啟 ( 开启 )(1)
5.
等待基板 （等待基板）
熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 )(1) 亮燈 ( 亮灯 )(1) 關閉 ( 关闭 )(0)
6.
原點回復中 （原点回复中）
熄燈 ( 熄灯 )(0) 熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 關閉 ( 关闭 )(0)
7.
原點回復錯誤 （原点回复错误）
閃爍 ( 闪烁 )(2)
無變化
( 无变化 ) (3)
無變化
( 无变化 )(3)
開啟 ( 开启 )(1)
8.
前供料器零件缺料
（前供料器零件缺料）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
閃爍 ( 闪烁 )(2) 關閉 ( 关闭 )(0)
9.
後供料器零件缺料
（后供料器零件缺料）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
閃爍 ( 闪烁 )(2) 關閉 ( 关闭 )(0)
10.
前供料器零件交換中
（前供料器零件交换中）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
熄燈 ( 熄灯 )(0) 關閉 ( 关闭 )(0)
12.
後供料器零件缺料
（后供料器零件缺料）
熄燈 ( 熄灯 )(0)
無變化
( 无变化 )(3)
熄燈 ( 熄灯 )(0) 關閉 ( 关闭 )(0)
12.
前供料器零件缺料警告
（前供料器零件缺料警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
13.
後供料器零件缺料警告
（后供料器零件缺料警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
14.
吸著率降低警告 （吸着率降低警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
15.
吸嘴不良警告 （吸嘴不良警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
16.
供料器不良警告 （供料器不良警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
17.
兩軸零件缺料 （两轴零件缺料）
無變化
( 无变化 )(3)
無變化
( 无变化 )(3)
無變化
( 无变化 )(3)
開啟 ( 开启 )(1)
24.
吸著保養警告 （吸嘴保养警告）
熄燈 ( 熄灯 )(0) 閃爍 ( 闪烁 )(2) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
25.
等待後基板 （等待后基板）
亮燈 ( 亮灯 ) (1) 熄燈 ( 熄灯 )(0) 亮燈 ( 亮灯 ) (1) 關閉 ( 关闭 )(0)
