操作編 电子零件贴装机 SI-G200MK7 系列 1-215 显示 零件识别选择 画面，依顺序点击 识别执行 、 START 键, 进行识别。 图 2.1.4-9 零件识别选择 画面 识别结果显示在画面里，若识别结果满意，点击 下一页 。 识别执行中，按 识别测试停止 键则停止识别处理。 图 2.1.4-10 识别设定后 画面
操作編
电子零件贴装机 SI-G200MK7 系列
1-214

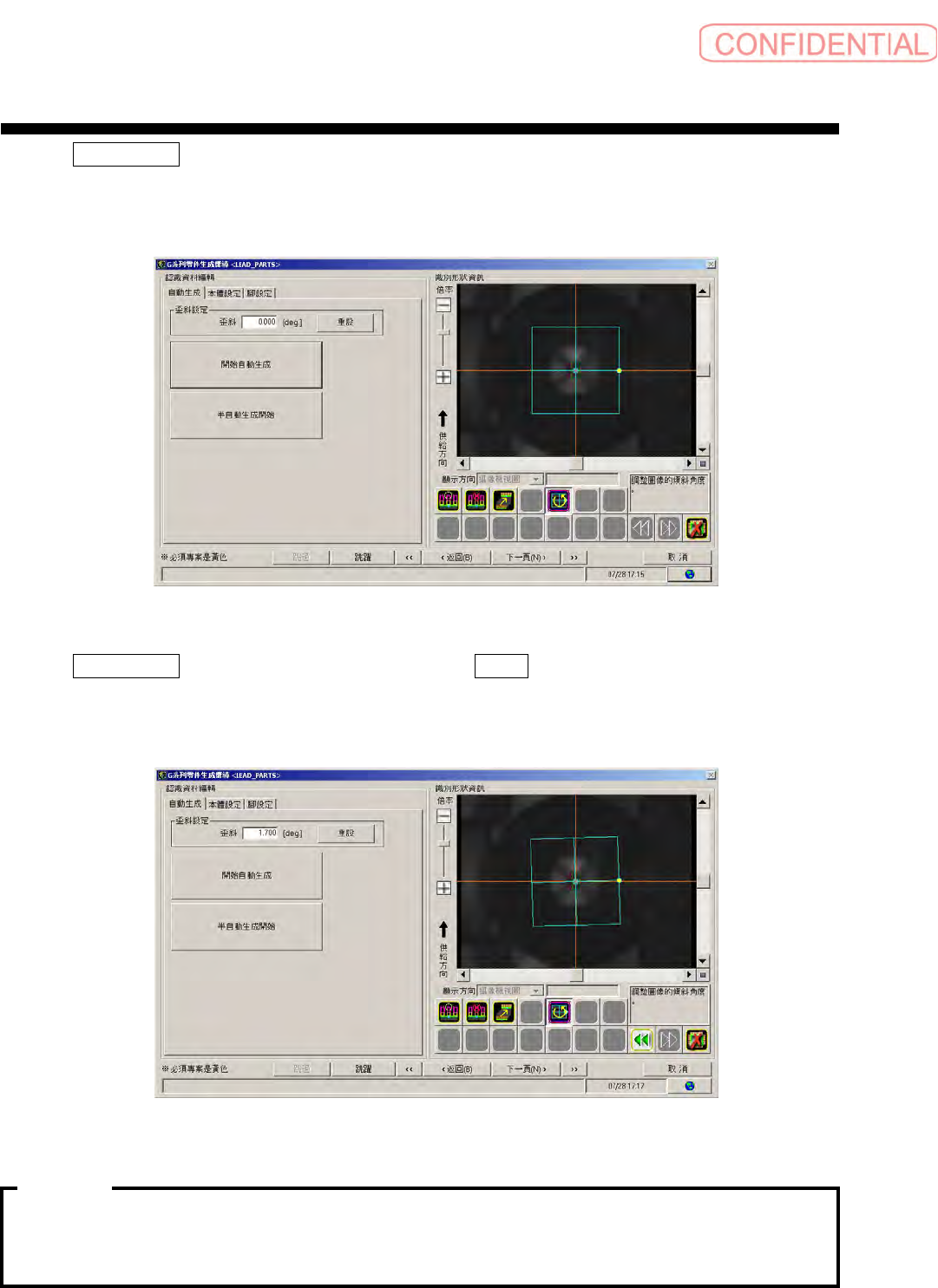

显示 识别数据编辑 画面。
图 2.1.4-7 识别数据编辑 画面
点击 开始自动生成 键，执行识别数据的自动生成。点击 下一页 。
图 2.1.4-8 自动生成后 画面
·焊脚数少的零件，有时会发生自动生成失败。
·少焊脚零件请试用本项最后记述的半自动生成来制作零件数据。
注意:
操作編
电子零件贴装机 SI-G200MK7 系列
1-215

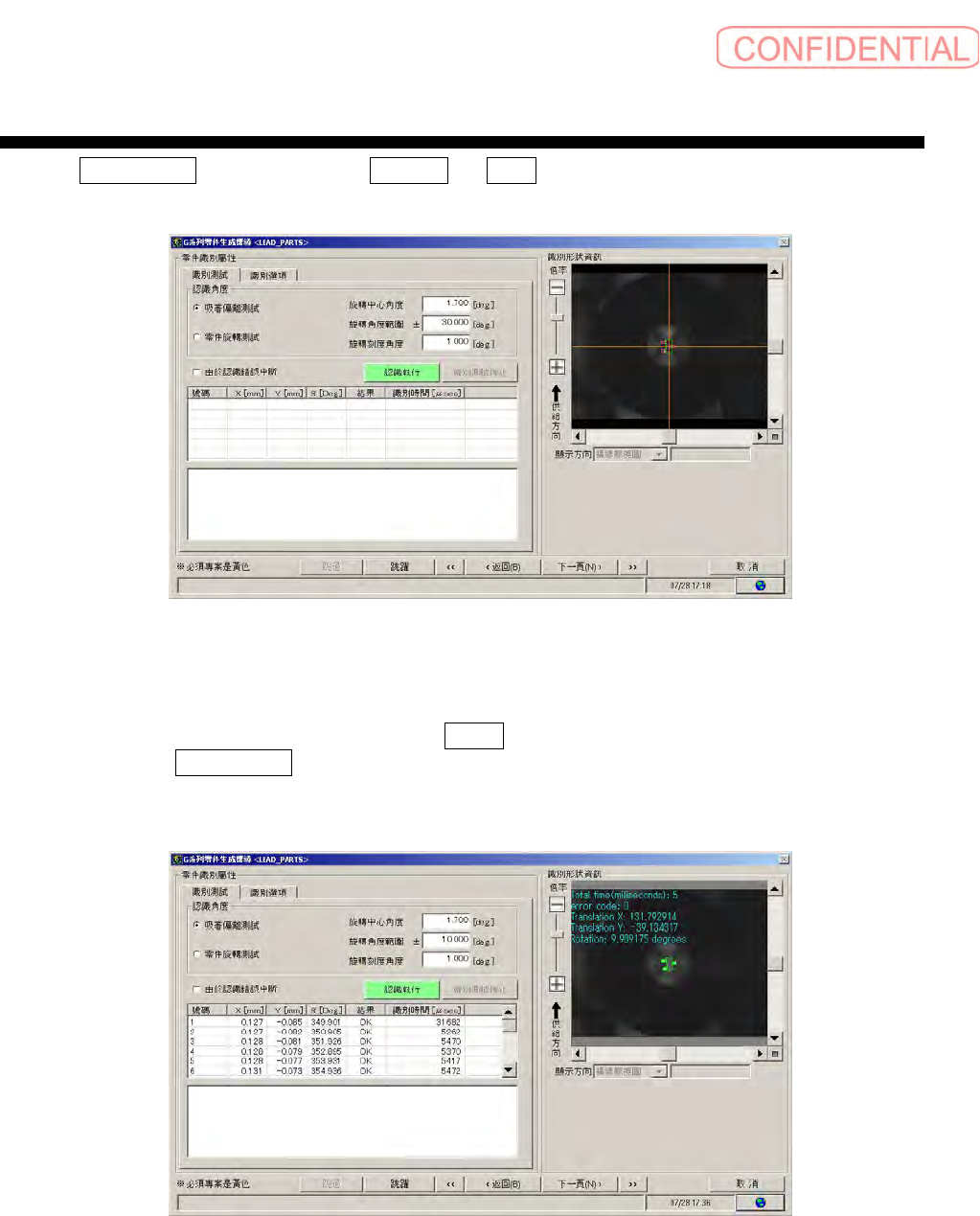

显示 零件识别选择 画面，依顺序点击 识别执行 、 START 键, 进行识别。
图 2.1.4-9 零件识别选择 画面
识别结果显示在画面里，若识别结果满意，点击 下一页 。
识别执行中，按 识别测试停止 键则停止识别处理。
图 2.1.4-10 识别设定后 画面
操作編
电子零件贴装机 SI-G200MK7 系列
1-216
为了将识别的零件从吸嘴上取下，依顺序点击 废弃执行 、START 键，进行零件废弃，取下零件后，点击 下
一页 。
图 2.1.4-11 零件废弃 画面
显示 登录信息确认 画面，点击 登录 键，登录零件。
结束 G 系列零件生成向导 ，返回 数据编辑 - 零件管理 画面，零件被登录 。
图 2.1.4-12 登录信息确认 画面
