操作篇
电子零件贴装机 SI-G200MK7 系列
1-192
1.3.5.2 多功能贴装头

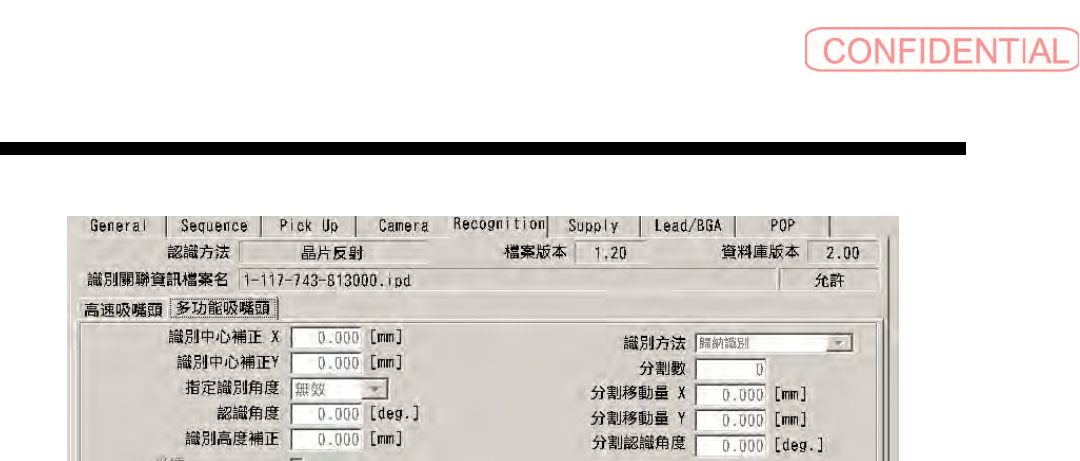

图 1.3.5-2 Recognition 画面 (多功能贴装头)
（1）识别方法
表示代表识别方法的 ID 编号。
（2）文件版本
表示文件版本。
（3）数据库版本
表示数据库版本。
（4）识别关联信息文件
表示识别关联信息文件的有无以及文件名。
（5）贴装头类型标签
复数个类型的贴装头可使用时，选择设定零件信息对象的贴装头信息。不显示不能够选择的贴装头。
单位：mm
设定范围：-999.999～999.999
（6）识别中心补正 XY
表示零件识别中心的补正值，本项目不能编辑。
（7）部分读出
读出影像信息的一部份时选择。读出全体时不选择。
（8）指定识别角度
选择是否执行识别角度的指定。
无效: 通过任意角度识别
有效
： 使用识别角度来识别
（9）识别角度
识别角度指定有效时输入识别角度
单位：deg.
设定范围：0～359.999
（10）识别高度补正
输入识别高度的补正值。
单位：deg.
设定范围：-999.999～999.999
操作篇
电子零件贴装机 SI-G200MK7 系列
1-193
识别方法 选择零件的识别方法。
全体识别: 全体识别条件满足时，被吸嘴吸着的全部零件执行全体识别。不能执行全体识别时，被吸嘴吸着的零
件执行个别识别。
个别识别: 被吸嘴吸着的零件执行个别识别。
(1) 分割数
输入分割识别时的分割数。
设定范围：0/2～4※
※不执行分割识别时，输入"0"。
(2) 分割移动量 XY
输入分割识别时的 XY。
单位：mm
设定范围：0/0.001～150※
※不执行分割识别时，输入"0"。另外，分割数是 2 或者 3 时，X，Y 其中一个的移動量输入"0"。
(3) 分割识别角度
输入分割识别时的识别角度(旋转角度)。顺时针方向为正方向。
单位：deg.
设定范围：0～359.999※
※不执行分割识别时，输入"0"。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-194
1.3.6 Supply
Supply 表示供给形态数据。供给形态数据收集了零件被设置在机器零件供给部时供给形态所需要的数据。零件的
供给形态被大致分为料带，散装，管装，盘式，各有不同的画面。
1.3.6.1 供料器

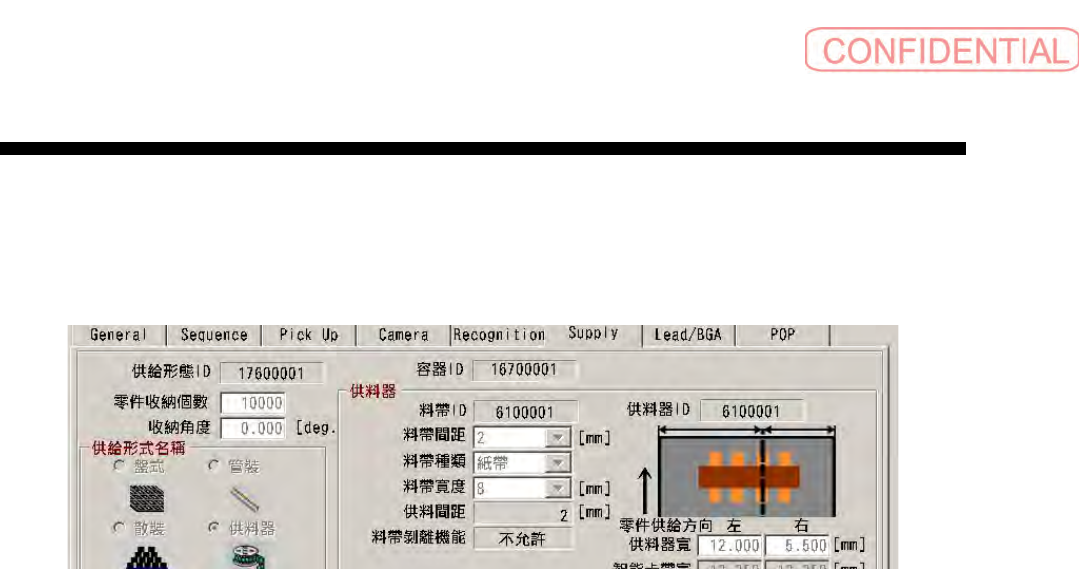

图 1.3.6-1 Supply 画面 (供料器)
(1) 供给形态 ID
表示代表供给形态的 ID 编号。
(2) 容器 ID
表示代表容器的 ID 编号。
(3) 零件存储个数
输入被存储在新的零件的零件供给装置(一个)里的零件个数。
(4) 存储角度
输入零件的存储角度。从上方看顺时针方向为正方向。
单位：deg.
设定范围：0～359.999
(5) 供给形态
选择零件的供给形式。
盘式：由盘式供给
散装：由散装供给
管装：由散装供给
供料器：由供料器供给
(6) 料带 ID
表示代表料带形态的 ID 编号。
(7) 料带间距
选择料带上的零件间距。
单位：mm
设定范围：1～48
(8) 供料器 ID
表示代表供料器形态的 ID 编号
(9) 料带种类
选择料带的种类。
纸∶纸带
塑料∶塑料带
