操作編 电子零件贴装机 SI-G200MK7 系列 1-108 3.2.1 基板搬送轨道的操作 ［ 概要 ］ 调整驱动部关系着基板搬送及至装着位置的定位。 可个别操作执行如下 。 · 轨道马达的驱动 · 决定基板装着位置 ( 前进端 ) 停止器的升降 · 根据装着位置在装着高度保持基板固定板的升降 ［ 操作顺序 ］ 依顺序点击 手動操作 ( 手动操作 ) 画面 → 基板搬送 ( 基板搬送 ) 子目绿。会表示以下的画面 。 图 3.2.1…
操作編
电子零件贴装机 SI-G200MK7 系列
1-107
3.2 基板搬送操作
进行把基板从前装置搬入到后装置搬出的一系列流向。
大致分为基板搬送轨道操作、基板操作
2 项操作。
3.2.1 基板搬送轨道的操作
轨道马达的驱动。分别执行决定基板至装着位置
( 前进端面) 的固定板的上下动作， 在装着位置保持
装着高度的固定板装置的上下动作， 基板位置定位的基准针的上下动作， 轨道上保持基板的夹板的
上下动作等。
在基板的搬送操作中， 分别执行下述操作。
3.2.1.1 搬入轨道运转
让搬入轨道运转。
( 使用 搬入軌道運轉 ( 搬入轨道运转) )
3.2.1.2 装着轨道运转
让装着轨道运转。
( 使用 裝著軌道運轉 ( 装着轨道运转) )
3.2.1.2 搬出轨道运转
让搬出轨道运转。
( 使用 搬出軌道運轉 ( 搬出轨道运转) )
3.2.1.4 固定板装置操作
让固定板装置上下运转。
3.2.1.5 停止器操作
让使基板停止在装着位置的停止器上下动。
3.2.1.6 轨道宽度的调整
调整到与生产基板的宽度相符的轨道宽度。
( 最小距离是 10⎧m)
3.2.1.7 基板搬送状态的表示
在基板搬送画面上用颜色来表示各装置的状态。
3.2.2 基板操作
执行基板搬入搬出和基板定位的一系列动。
3.2.2.1 基板定位操作
执行基板定位、解除基板定位的操作。
3.2.2.2 基板搬入、搬出操作
执行基板搬入· 搬出操。。
操作編
电子零件贴装机 SI-G200MK7 系列
1-108
3.2.1 基板搬送轨道的操作
［概要］
调整驱动部关系着基板搬送及至装着位置的定位。
可个别操作执行如下。
· 轨道马达的驱动
· 决定基板装着位置
( 前进端) 停止器的升降
· 根据装着位置在装着高度保持基板固定板的升降
［操作顺序］
依顺序点击 手動操作
(手动操作) 画面 → 基板搬送 (基板搬送) 子目绿。会表示以下的画面。

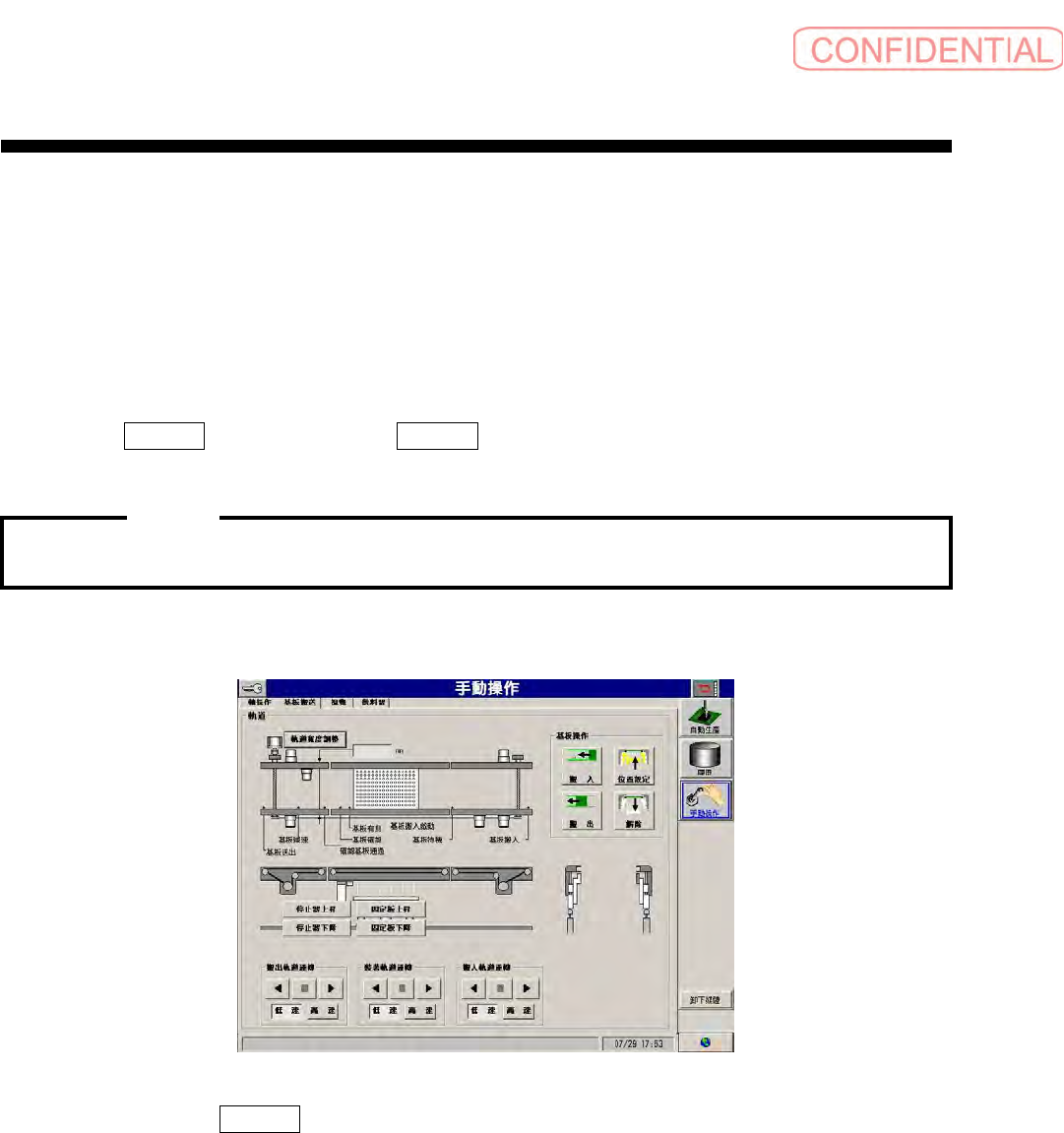

图 3.2.1
手動操作－ 基板搬送 ( 手动操作－ 基板搬送) 画面
选择右流
( ← )规格时的 基板搬送 (基板搬送) 画面。
基板的进行方向在 SI-G200MK7 有左流向( → ) 及右流向( ← )2 种规格。依规格会出现不同画面
。
注意:
操作編
电子零件贴装机 SI-G200MK7 系列
1-109
3.2.1.1 搬入轨道运转( 使用 搬入軌道運轉 ( 搬入轨道运转) 框)
选择运转速度时， 点击 搬入軌道運轉 (搬入轨道运转) 框内的 高速 (高速) 或 低速 (低速)钮。
欲使搬出方向
( 正方向) 的轨道动作时
点击 搬入軌道運轉
( 搬入轨道运转) 框内的 钮。搬入轨道开始运转。
欲使搬入方向( 反方向) 的轨道动作时
点击 搬入軌道運轉
( 搬入轨道运转) 框内的 钮。搬入轨道开始运转。
停止轨道时
点击 搬入軌道運轉
( 搬入轨道运转) 框内的 钮。搬入轨道停止运す。
关于轨道的表示颜色：
绿色： 正方向
(搬出方向) 运转
黄色： 逆方向
(搬入方向) 运转
白色： 停止
3.2.1.2 装着轨道运转
( 使用 裝著軌道運轉 ( 装着轨道运转) 框)
运转速度的选择时，点击 裝著軌道運轉 ( 装着轨道运转) 框内的 高速 (高速) 或 低速 (低速)钮。
欲使搬出方向( 正方向) 的轨道动作时
点击 裝著軌道運轉
( 装着轨道运转) 框内的 钮。装着轨道开始运转。
欲使搬入方向( 反方向) 的轨道动作时
点击 裝著軌道運轉
( 装着轨道运转) 框内的 钮。装着轨道开始运。
停止轨道时
点击 裝著軌道運轉
( 装着轨道运转) 框内的 钮。装着轨道停止运。
关于轨道的表示颜色
绿色： 正方向
( 搬出方向) 运转
黄色： 逆方向
( 搬入方向) 运转
白色： 停止
3.2.1.3搬出轨道运转
( 使用 搬出軌道運轉 ( 搬出轨道运转) 框)
运转速度的选择时，点击 搬出軌道運轉 ( 搬出轨道运转) 框内的 高速 ( 高速) 或 低速 ( 低速)钮。
在搬出方向
( 正方向) 使轨道运转时
点击 搬出軌道運轉
( 搬出轨道运转) 框内的 钮。搬出轨道开始运转。
在搬入方向
( 反方向) 使轨道运转时
点击 搬出軌道運轉
( 搬出轨道运转) 框内的 钮。搬出轨道开始运转。
停止轨道运转时
点击 搬出軌道運轉
( 搬出轨道运转) 框内的 钮。搬出轨道停止运转。
关于轨道的表示颜色：
绿色： 正方向
( 搬出方向) 运转
黄色： 逆方向
( 搬入方向) 运转
白色： 停止
