操作編
电子零件贴装机 SI-G200MK7 系列
1-120
3.4.1 相机操作
［概要］
认识吸着零件窗口内显示出相机的零件相机，从大型零件认识用的选配固定相机中选择。常常显示认识基板
上各种认识标记的基板窗口、认识零件吸着姿势的吸着检查窗口。
［操作顺序］
依顺序点击 手動操作
( 手动操作) 菜单 → 視覺 ( 视觉) 标签， 出现以下的 視覺 ( 视觉) 画面。
图 3.4.1 手動操作－ 視覺 ( 手动操作－ 视觉) 书面
在零件相机窗口内显示出影像的相机从 零件
( 零件) 、 固定大 ( 固定大) 中选择点击， 在零件
相机窗口内将显示选择相机的影。。
操作編
电子零件贴装机 SI-G200MK7 系列
1-121
3.4.2 照明操作
［概要］
欲使
[ 3 . 4 . 1 相机操作] 的各相机得到最佳影像，调整照明很重要。照明分基板相机用的基板照明，零件相机
用零件反射照明、透射照明、以及零件
45゜照明、吸着检查相机用的吸着检查照明，以及固定相机大视野用选
配的上层
/ 中层/ 下层的各照明。边观察各个窗口的画面，边调整最佳照明亮度
［操作顺序］
依顺序点击 手動操作
( 手动操作) 菜单 → 視覺 ( 视觉) 标签， 出现以下的 視覺 ( 视觉)画。
图 3.4.2 手動操作－ 視覺 ( 手动操作－ 视觉) 画面
点击欲点亮的照明钮。
欲使照明明亮时
以鼠标将画面的控制钮往右移动。
欲使照明变暗时
以鼠标将画面的控制钮往左移动。
[画面说明]
调整钮有8 个阶段。
透射照明
－ 由零件上方取得照明。在相机的认识影像乃是以零件的影子作为影像信息。
反射照明
－ 由零件表面取得照明。在相机的认识影像乃是以零件的实际影像作为影像信息， 其用
反射照明可认识时， 请选择反射照明， 特别是芯片零件等外形有凹凸时， 其反射照明的认识率及
精度较优。
吸着检查相机为吸着零件时， 由零件侧面检查吸着高度状态， 可检查出吸着错误。
注意:
操作編
电子零件贴装机 SI-G200MK7 系列
1-122
3.4.3 图文件影像的储存
［概要］
选择图文件影像，储存已选的图文件影像资料。
［操作顺序］
选择 手動操作
( 手动操作) 菜单 → 視覺 ( 视觉) 标签。

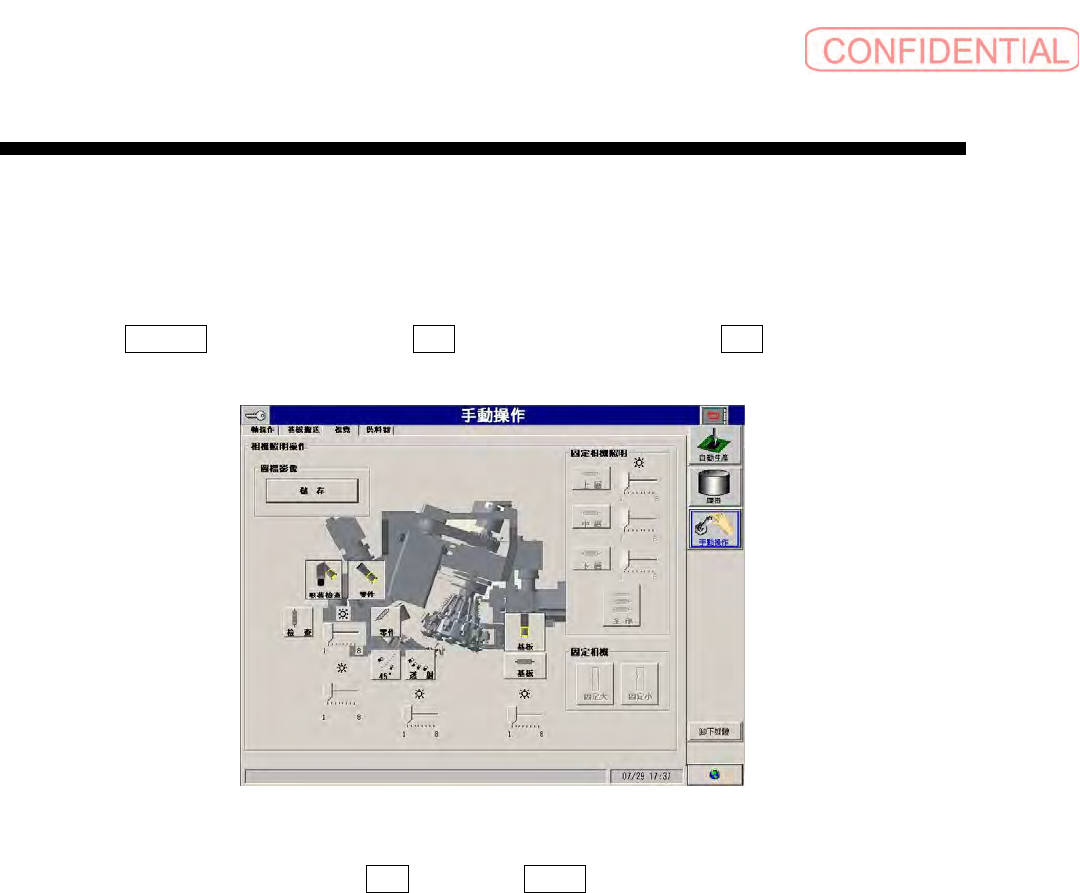

图 3.4.3-1 手動操作－ 視覺 ( 手动操作视觉) 书面
要储存图文件影像，点击
图
檔影像 (图文件影像)框中的
图
檔儲存 (图文件储存) 钮，出现图文件储
存对话框。
图 3.4.3-2
图
檔儲存 ( 图文件储存) 对话框
选择 相機
(相机) 及
图
檔 (图文件) ， 再点击 儲存 (储存) 钮， 可以保存影像至 FD。
当图文件影像未正常储存时， 出现错误信息对话框。
注意:
