操作篇
电子零件贴装机 SI-G200MK7 系列
1-55
2.4.6 零件供给状况的显示
［操作功能］
零件供给状况 画面显示符合生产机种的零件供给部当时的详细状况。
［操作顺序］
依顺序点击 自动生产 菜单→ 机种切换 标签。会出现以下的画面。

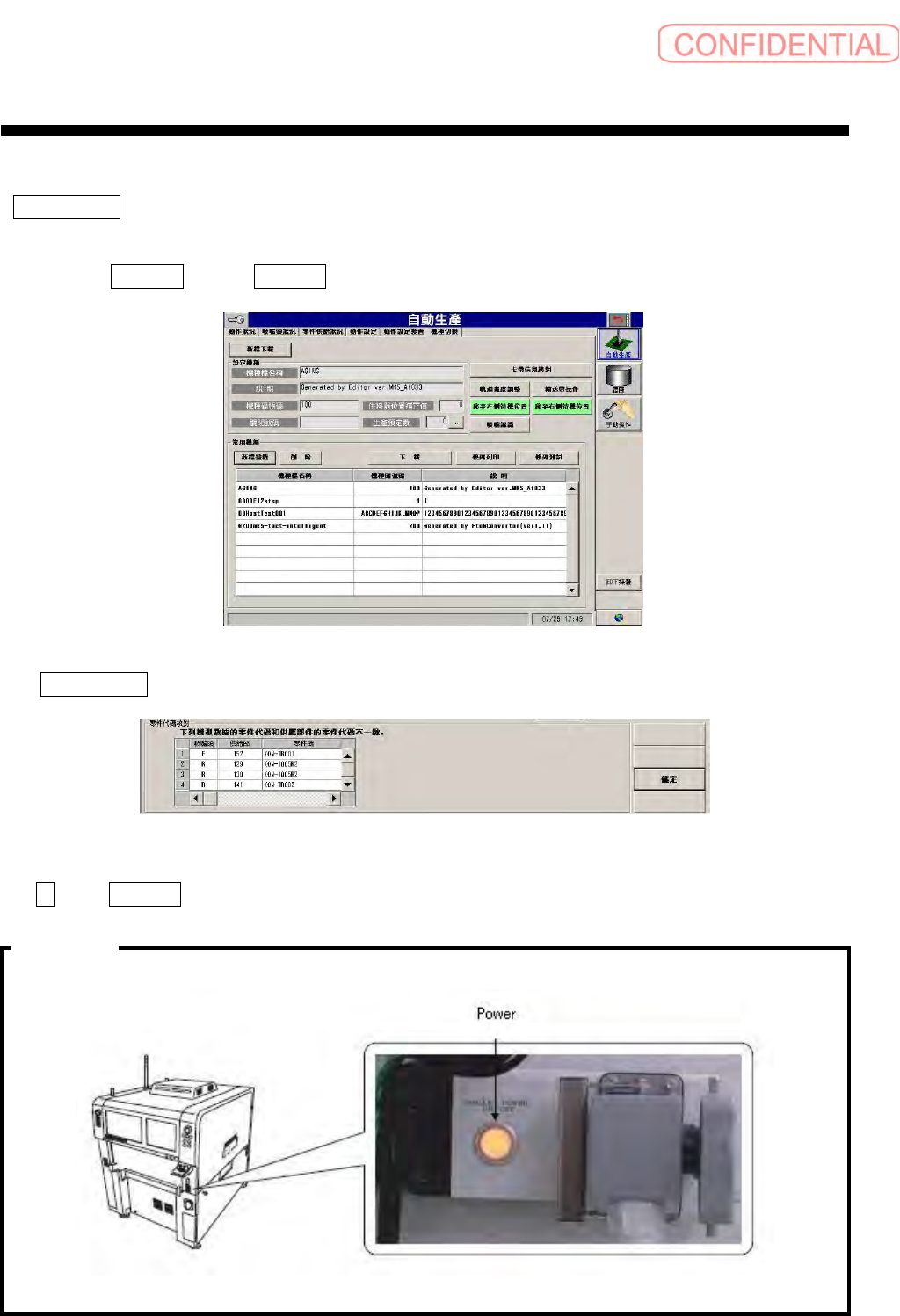

图
2.4.6-1 自动生产－ 零件供给状况
点击 零件供给状况 显示正在下在中机种文件与零件供给的详细对照状况。如有不符之处以对话框显示。
图
2.4.6-2 零件型号对照
点击 OK 回到 机种切换
零件对照在交换台车电源为 ON 时 进行。台车电源为 off 时不执行
注意：
操作篇
电子零件贴装机 SI-G200MK7 系列
1-56
2.5 零件供给状况
零件供给状况 画面显示SI-G200MK7 的自动运转中的零件供给状况， 执行零件交换操作。
2.5.1 零件供给状况的显示
［操作功能］
零件供给状况 画面显示符合生产机种的零件供给部当时的详细状况。
［操作顺序］
依顺序点击 自动生产 菜单→ 零件供给状况 标签。会出现以下的画面。

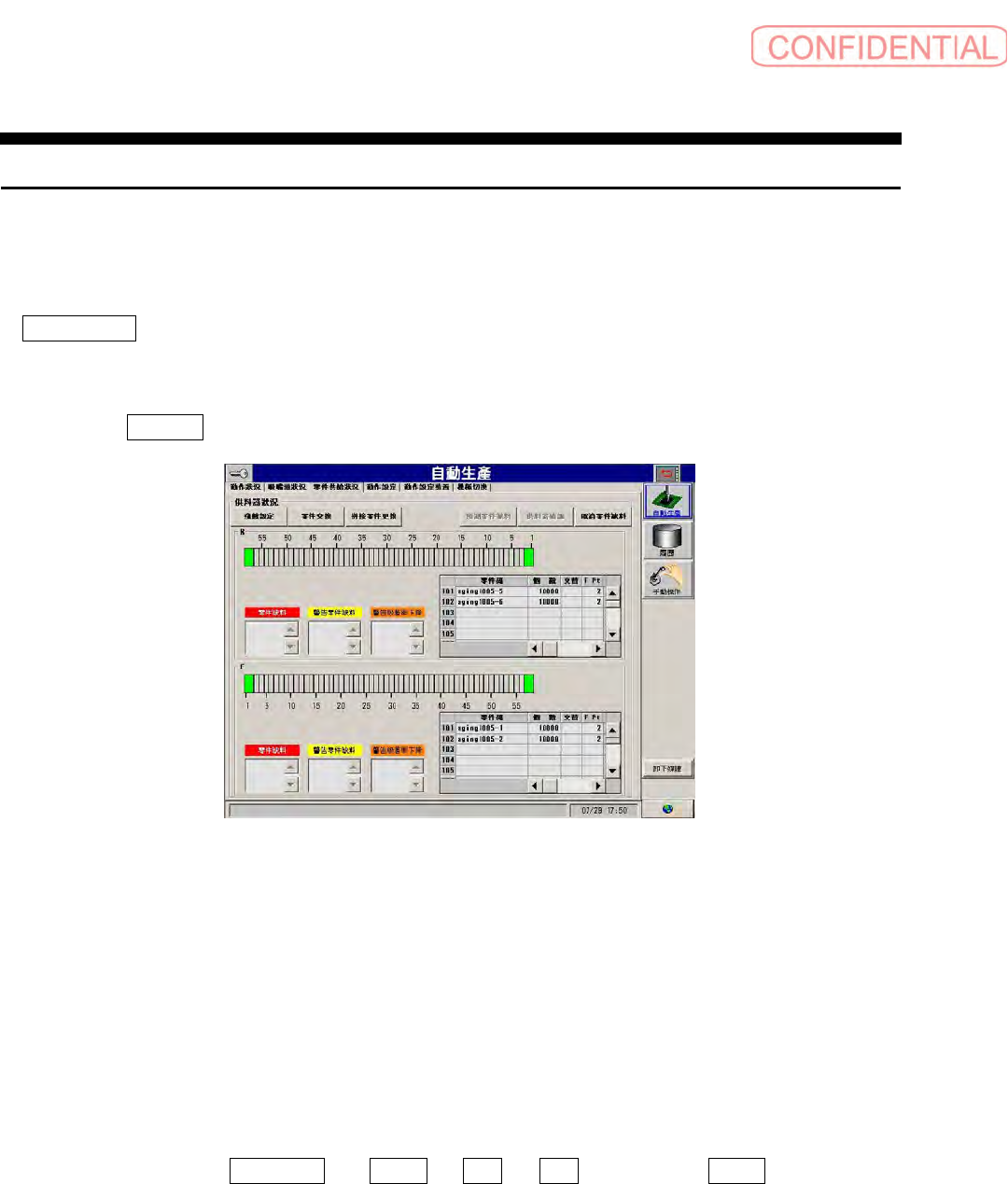

图
2.5.1 自动生产－ 零件供给状况
［画面说明］
(1)供料器配置图
由机种文件指定的供料器， 其零件供给部的安装位置用绿色显示。未使用的零件供料器位置仍呈灰色。
(2)零件资料信息
对于各供给部位置号码， 由机种文件指定的零件供料器的设定状况显示在右侧的列表。未配置供料器的供给部
位置是空白栏。另外无法编辑列表内资料。
列表所显示的零件信息是 供给部号码 、 零件码 、 个数 及 交替 的基本信息。 零件码 在使用条形码器
执行零件交换确认时也可使用。
表示颜色为以下的意义。
灰色： 未搭载零件供料器。
绿色： 正常状态。
黄色： 发生零件缺料警告。
红色： 零件缺料状态。
橙色： 吸着率低下。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-57
(3)零件缺料
发生零件缺料情况时，表示其零件供给位置号码于 零件缺料 框内且供料器配置图内的供料器的颜色变为红
色， 右侧列表的供料器号码行亦同样变为红色。有关零件缺料发生时的操作步骤及详细动作， 请参照“ 2 . 5 .
2
供料器交换”。
(4)吸着率低下
在 日志 菜单→ 生产管理信息 标签的 零件供给部群组 框中表示每个供给位置的吸着率，如吸着率低于警
告标准(%) 时，其于 吸着率低下 文本框内会将供料器配置图内的供料器颜色变为橙色。
若生产管理信息的吸着率改善至吸着率低下警告标准以上时， 此吸着率低下警告自动解除并重设各表示状况。
2.5.2 零件交换工序
送料器在使用中，不需自动停止即可交换零件。
［操作功能］
只交换零件缺料的供料器， 未从 SI-G200MK7
取出操作的台车， 只交换台车上的供料器。
［操作顺序］
自动运转中发生零件缺料时， 会出现以下的 零件缺料 对话框。
同时装着贴装头移至待机位置。

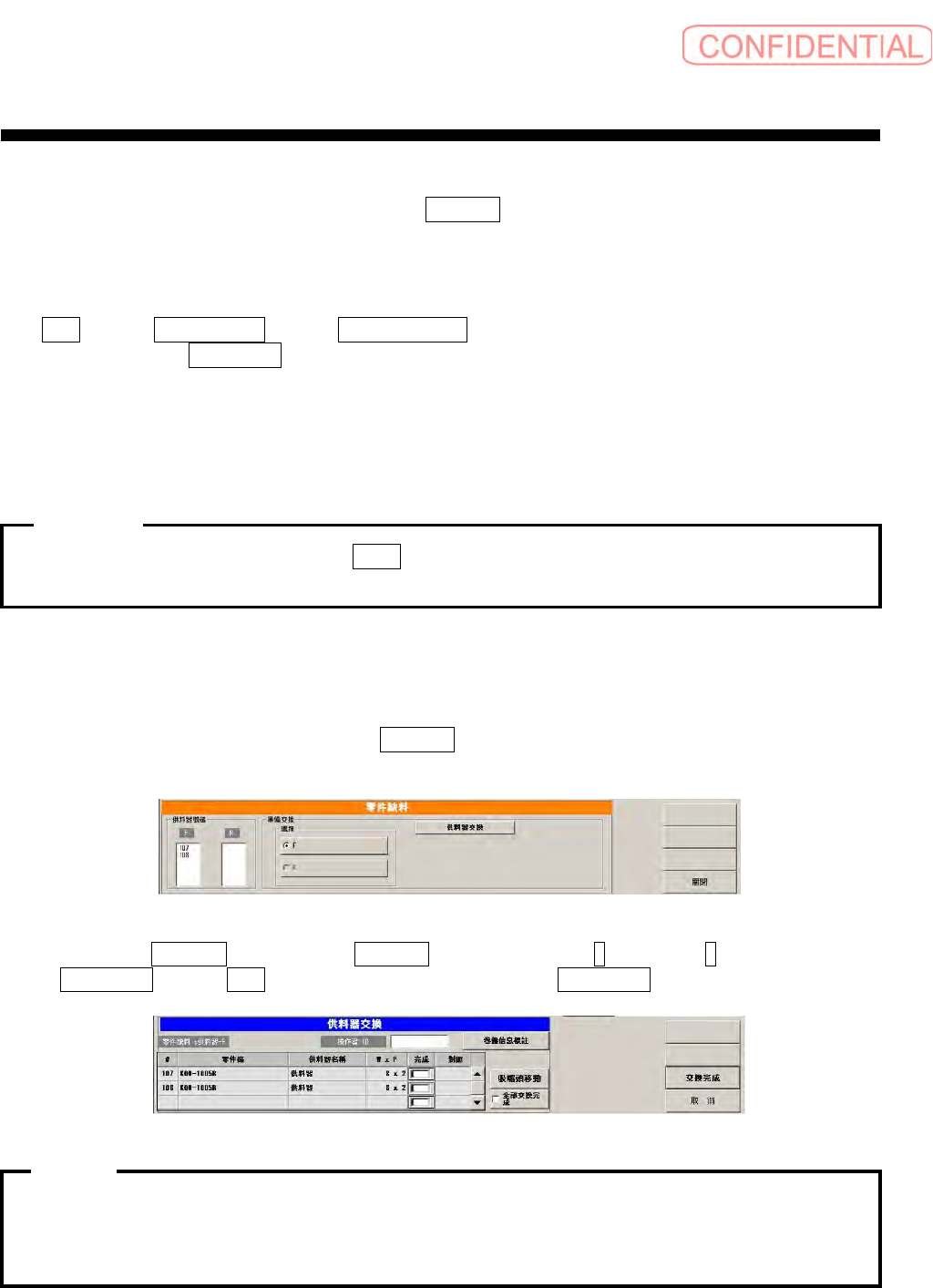

图
2.5.2-1 零件缺料
前侧及后侧均有 零件缺料 的情况，点击 准备交换 框的零件交换侧的 F (前侧) 或 R (后侧) 选配键。
点击 供料器交换 键时， 关闭 零件缺料 对话框， 会出现以下的 供料器交换 对话框
图
2.5.2-2 零件交换
若不是在零件缺料停止中，或是已按下 STOP 键处于停止状态时，无法交换供料器。
注意:
无论是哪种类型的交换零件条码确认都需确认后检查贴装机的门。如门未关则会表示无效显示，零件表示
未
在此场合，请确认后门的状态后，重新完成零件交换。
注意:
