显示吸着·废弃 (此处为手动吸着)。选择吸着的吸嘴索引，依照顺序点击执行吸附、 START 键，移动

贴装头至手动吸着位置。

图 2.1.3-3 吸着·废弃指示画面

此时，如错误指示了吸着吸嘴时，请先选择零件废弃，再依顺序点击废弃执行、S TART 键，进行零件废

弃 (即使零件没有被吸着时也同样) 。

图 2.1.3-4 零件废弃画面

·从供料器等开始进行自动吸着时，需要在基本信息画面输入零件长度的。

·从供给部进行零件的自动吸着时，吸着前请安装所使用的吸嘴，向供给部供给零件。

注意：

操作編

电子零件贴装机 SI-G200MK7 系列

1-206

之后，选择零件吸着重新选择正确的吸嘴，依顺序点击执行吸附、 START 键，再次移动贴装头至手动吸着

位置。

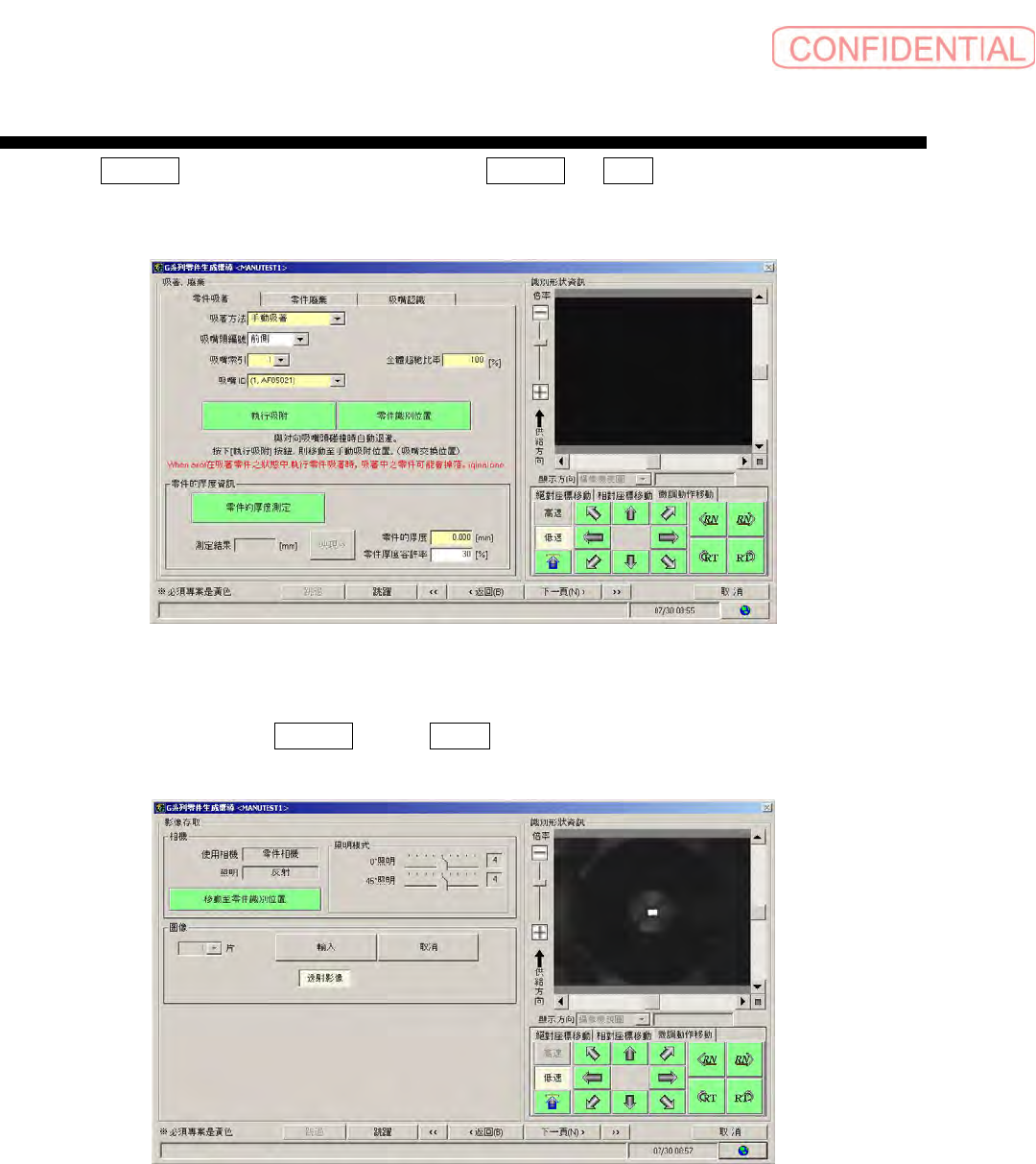

图 2.1.3-5 零件吸着画面

用手将零件吸着到吸嘴上，输入零件厚度，点击下一页。

图 2.1.3-6 影像存取画面

操作編

电子零件贴装机 SI-G200MK7 系列

1-207

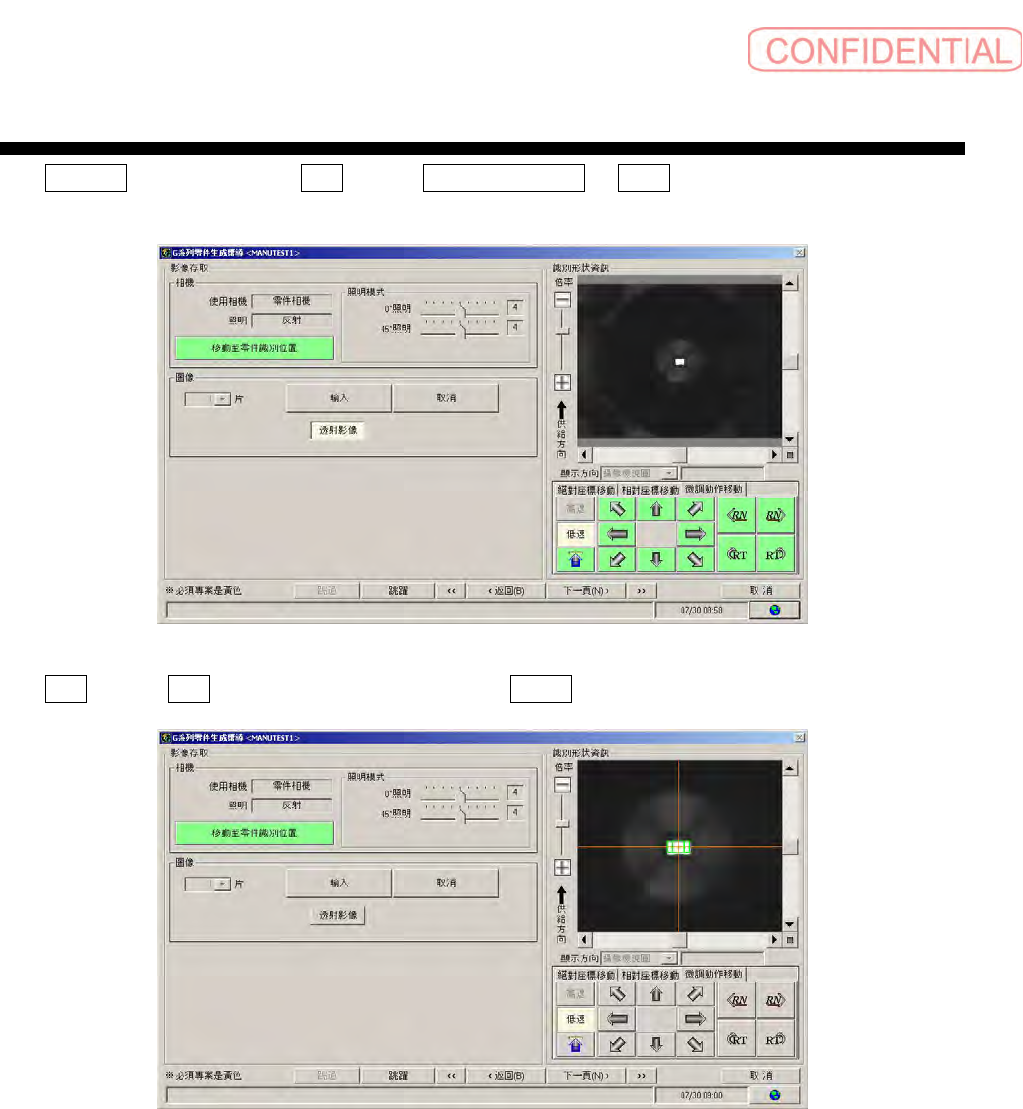

显示影像存取画面，依顺序点击相机框内的零件识别位置移动、 START 键, 移动零件至指定的相机位置。

图 2.1.3-7 影像存取画面

点击影像框内的存取键，存取零件的透视影像，点击下一页。

图 2.1.3-8 影像存取后画面
