操作篇
电子零件贴装机 SI-G200MK7 系列
1-173
1.2.6.3 焊脚设定

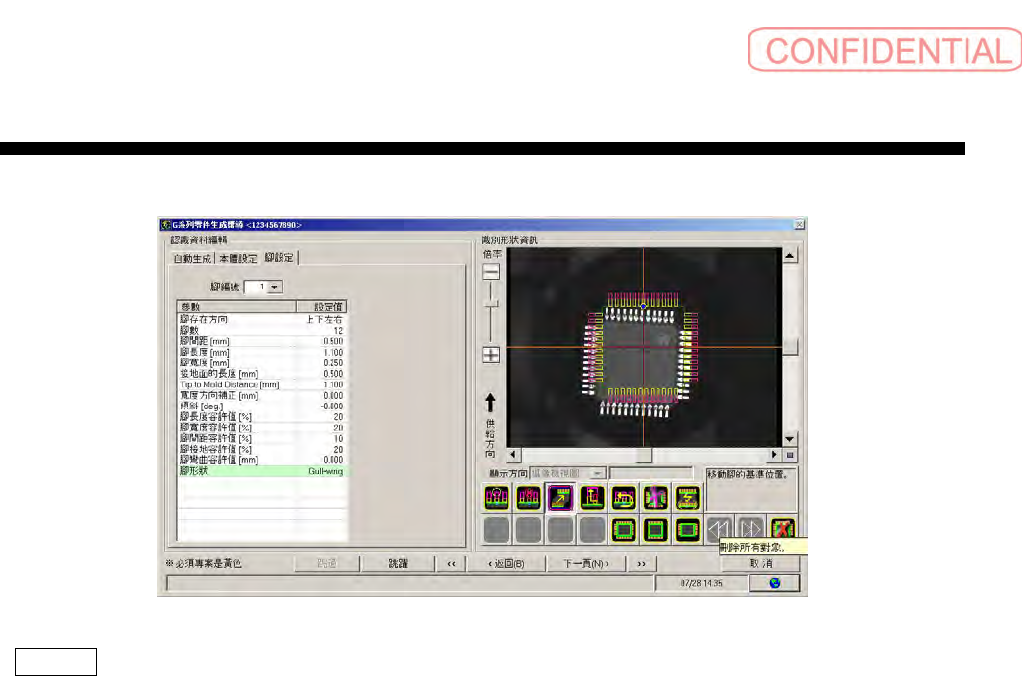

图 1.2.6-3 零件生成向导-焊脚设定画面
焊脚编号 ：
选择执行参数变更的焊脚参数的编号。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-174

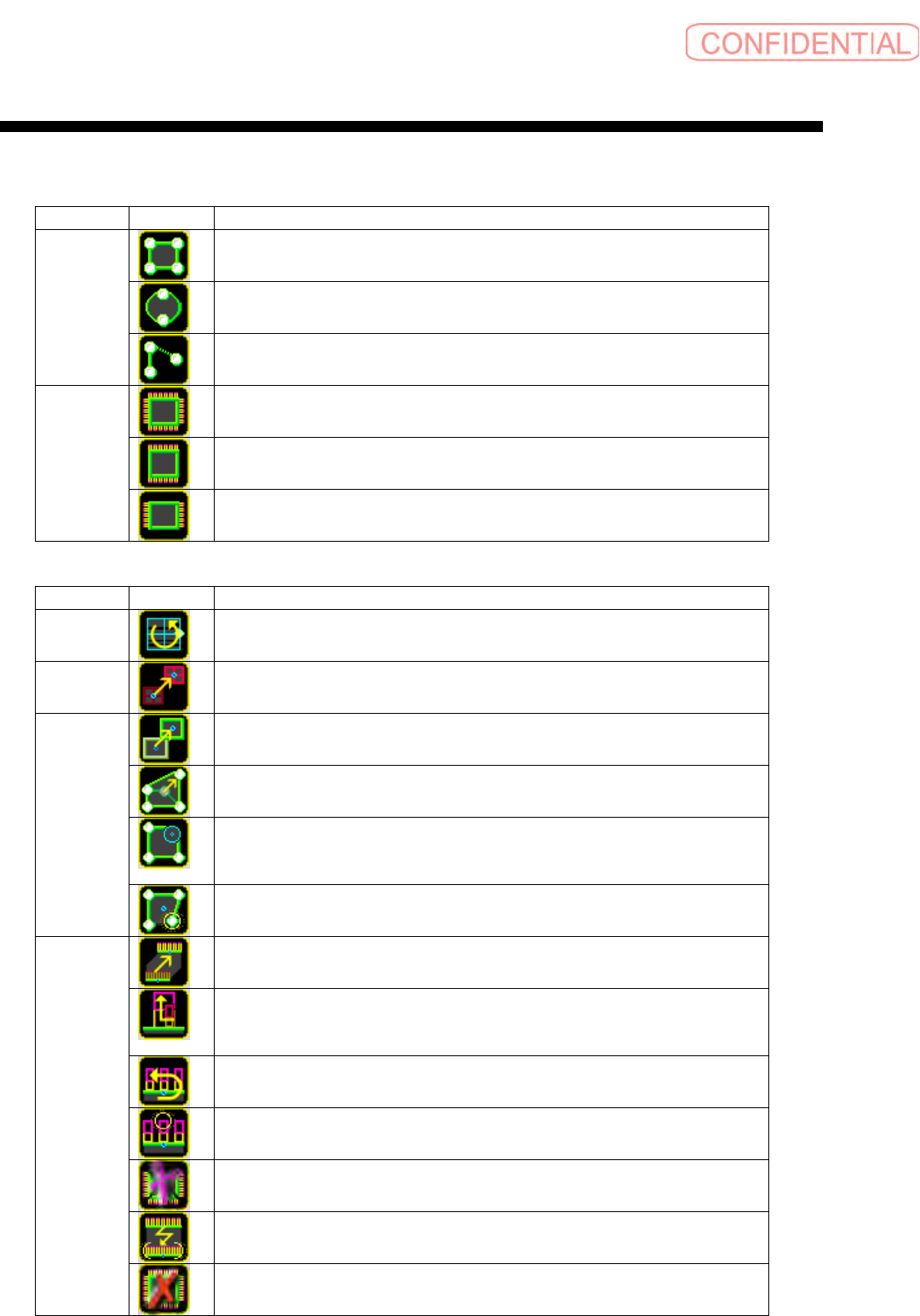

1.2.6.4 工具箱
[新建按键]
对象 按键 说明
新建本体为矩形的基板信息。
新建本体为圆形的基板信息。
本体
新建本体只有始点的基板信息。
新建在上下左右４方向里存在的焊脚零件。
新建在上下 2 方向里存在的焊脚零件。
焊脚
新建在左右 2 方向里存在的焊脚零件。
[编辑键]
对象 按键 说明
零件影像
表示零件影像倾斜补正用的编辑标记。
用鼠标操作黄色标记设定倾斜。
外形尺寸
表示外形尺寸的零件中心设定用的编辑标记。
用鼠标操作蓝色标记设定倾斜。
表示本体中心位置移动用的编辑标记。
用鼠标操作蓝色标记设定本体中心位置。
表示本体各边长度设定用的编辑标记。
用鼠标操作白色标记设定边的长度。
表示本体各边或者顶点圆设定用的编辑标记。
白色标记∶制作圆角
浅蓝色标记∶调整圆角大小
本体
表示向本体追加顶点用的编辑标记。
白色标记∶追加顶点
焊脚的基本位置移动用编辑标记。
用鼠标操作蓝色标记设定焊脚的基本位置。
表示焊脚的长度/宽度/间距设定用的编辑标记。
白色标记∶焊脚长度、焊脚间距的变更
橙色标记∶焊脚宽度、接触面长度的变更
表示焊脚的角度调整用的编辑标记。
用鼠标操作黄色标记调整角度。
表示向焊脚群追加焊脚用的编辑标记。
蓝色标记∶焊脚追加
分割焊脚群。
复制焊脚群。
焊脚
焊脚信息全部删除。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-175
零件储存
中心
表示零件存储中心调整用的十字标记。
点击鼠标移动十字标记进行设定。
零件贴装
位置
表示零件贴装位置调整用的十字标记。
点击鼠标移动十字标记进行设定。
零件吸着
位置
表示零件吸着位置调整用的十字标记。
点击鼠标移动十字标记进行设定。
撤消功能。
识别数据编辑返回到 1 步前面的状态。
全体
恢复功能。
恢复在[Undo]被撤消的操作。
[删除键]
对象 按键 说明
本体
表示删除本体的边或者顶点用的删除标记。
白色标记∶顶点、边的删除
蓝色标记∶本体的删除
焊脚
表示焊脚的欠缺设定, 或者焊脚删除用的删除标记。
白色标记∶焊脚删除
蓝色标记∶焊脚群删除
