保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-57
2.7 每 6 个月的维修·检查
(1) 给供料滚轴 ( 机械供料器 ) 上油
[作业功能]
供料器滚轴在零件吸着动作时押着零件供料器杆。如果油用完，供料器滚轴和滚轴磨擦加剧，所
以要给支撑着这个供料器滚轴的供料滚轴上油。
[维修检查位置]
2 处供料滚轴 ( 各 1 根 )
[ 维修检查时要准备的物品 ]
润滑油：多用润滑油
( 美国 Wynn Oil Company 制 )、清洁抹布、套筒扳手
[作业顺序]
( 不使用注射器、供油孔的情况 )
1. 用套筒扳手卸下供料器滚轴侧螺母，拔出供料滚轴。
2. 用清洁抹布清理供料滚轴表面。
3. 检查轴上是否有异常磨损·裂隙。
4. 用手指在供料滚轴表面涂上一薄层润滑油。用清洁抹布擦去多余润滑油。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以一定要擦除多余润滑油。
5. 按相反的顺序装配。
6. 用手指确认滚子是否顺滑地旋转。
供料滚部
供料滚轴
螺母
供油孔
注意 :
保养篇
2. 维修检查
2-58
电子零件装着机
SI-G200MK7 (CS)
每 6 个月
(2) 供料器正时皮带 ( 机械供料器 ) 的检查
[ 作业功能 ]
从供料器马达向供料器滚轴传送动力的正时皮带，每当零件吸着动作时，就频繁地作业。为了继
续确实的吸着作业，需要检查该正时皮带。
[ 维修检查位置 ]
2 处供料器的正时皮带 ( 各 1 根 )
[ 维修检查时要准备的物品 ]
专 用 张 力 测 定 器 、 六 角 扳 手 套 件 、 皮带震动物
( 如 : 螺丝刀 )
[ 作业顺序 ]
1. 检查正时皮带是否有异常磨损·裂隙。若有异常，请委托我公司服务负责人进行交换。
2. 用专用张力测定器测定，正时皮带张力是否满足规定。如与规格值不符，请调整。
测量时，张力计的设定值和张力的规格值如下面所示。关于测量顺序，请参阅下面的 [ 张力测量顺序」。
专用张力测定器和管理值
Incorporated Company 制 U-507
单位质量 ：2.5gf/m
宽度 ：15mm
跨度 ：40mm
范围 ：HIGH (H)
调整时张力的规格值： 70 ～ 85N
新品交换时张力的规格值 ：78.4 ～ 88.2N
[ 张力测量顺序 ]
1. 接通张力计的电源，按照使用说明书确认张力计的设定符合上面的设定值要求，要设定时请
参阅使用说明书设定。
范围
保养篇
2. 维修检查
电子零件装着机 SI-G200MK7 (CS)
2-59

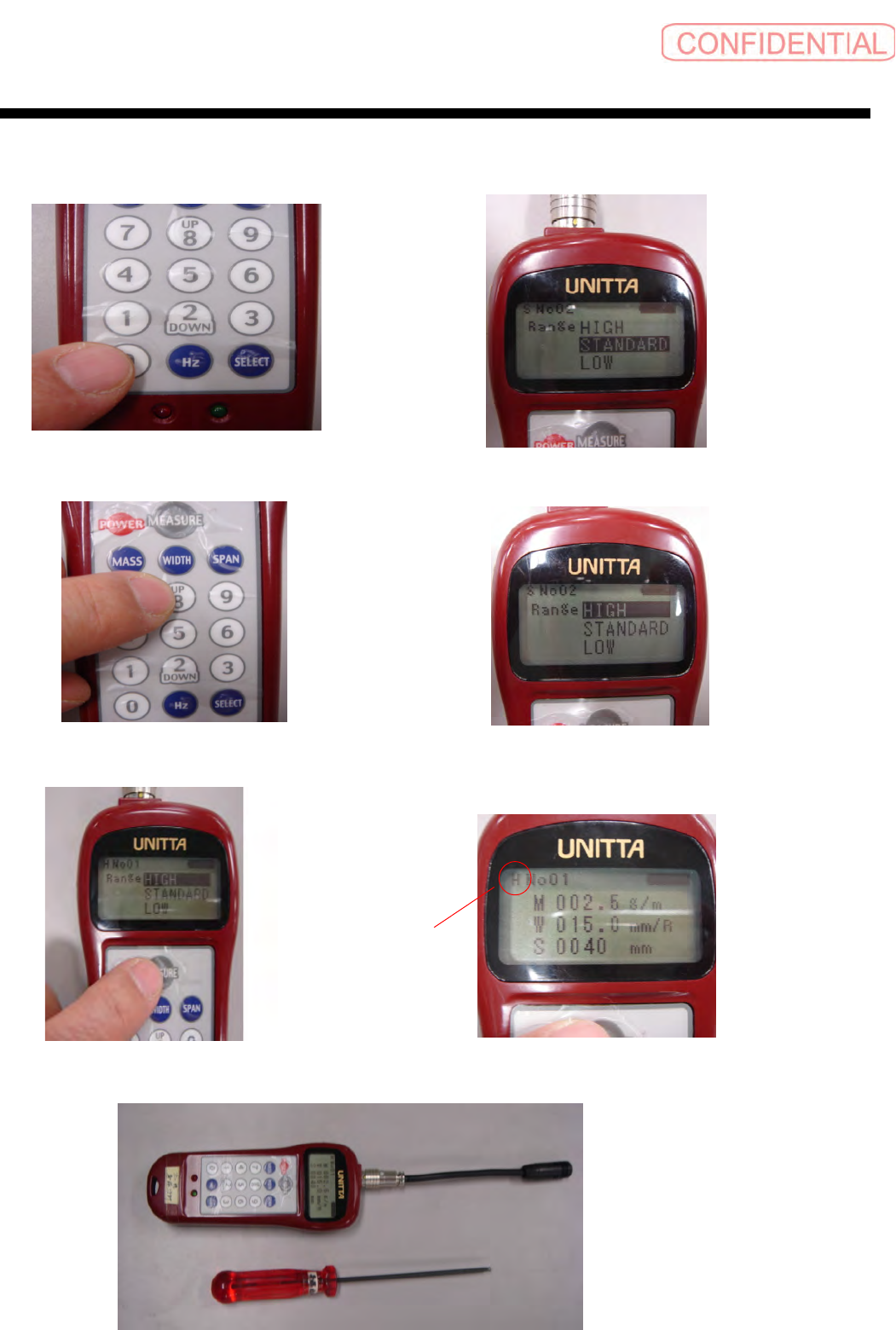

2. 确认频率范围是 H （上面测量顺序 1. 的照片）。如果不是 H，请按下列步骤设定。
①按 0 健，显示范围屏幕。
② 按 UP （ 8 ）健选择范围为 HIGH。
3.
2.
③按测量 （MEASURE）健，确认频率范围从 S 向 H 转换。
3.
备好张力计、皮带震动物 ( 照片例 :M3 用螺丝刀 )，做好张力测量的准备工作。
范围
