操作篇
电子零件贴装机 SI-G200MK7 系列
1-175
零件储存
中心
表示零件存储中心调整用的十字标记。
点击鼠标移动十字标记进行设定。
零件贴装
位置
表示零件贴装位置调整用的十字标记。
点击鼠标移动十字标记进行设定。
零件吸着
位置
表示零件吸着位置调整用的十字标记。
点击鼠标移动十字标记进行设定。
撤消功能。
识别数据编辑返回到 1 步前面的状态。
全体
恢复功能。
恢复在[Undo]被撤消的操作。
[删除键]
对象 按键 说明
本体
表示删除本体的边或者顶点用的删除标记。
白色标记∶顶点、边的删除
蓝色标记∶本体的删除
焊脚
表示焊脚的欠缺设定, 或者焊脚删除用的删除标记。
白色标记∶焊脚删除
蓝色标记∶焊脚群删除
操作篇
电子零件贴装机 SI-G200MK7 系列
1-176
1.2.7 零件识别选配画面
1.2.7.1 零件测试

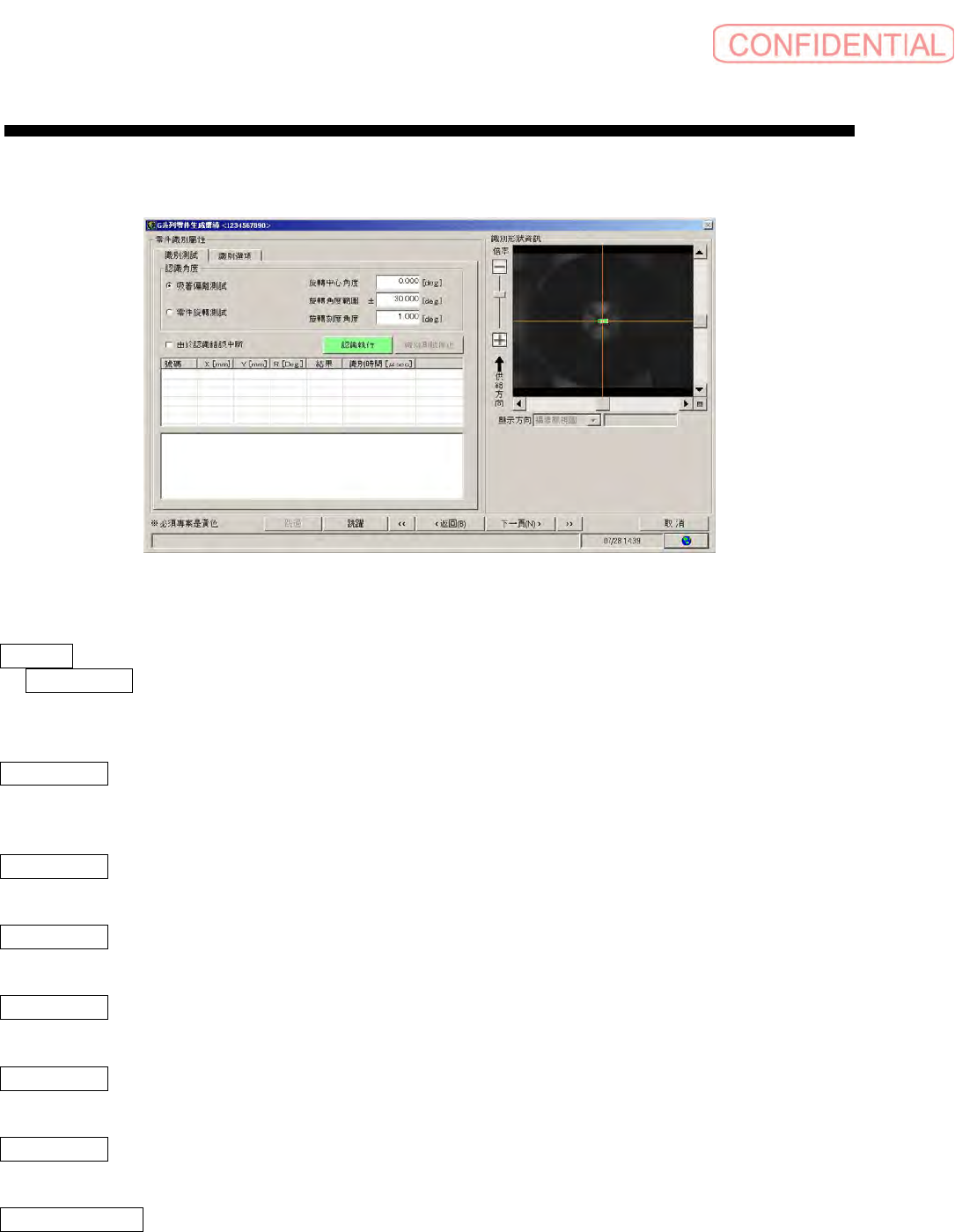

图 1.2.7-1 零件生成向导-识别测试画面
识别角度 ：
吸着偏离测试 ：
将零件某一应有的角度作为旋转中心角度固定， 通过仅让实际零件回转， 进行识别， 从而对于吸着时的零件
偏离能够验证其安全度。
零件旋转测试 ：
通过在使零件某一应有的角度和实际零件的角度一致状态下，让零件旋转进行识别，可以对于生产时零件角度
的识别性进行验证。
旋转中心角度 ：
设定零件旋转并识别时作为中心的角度。零件以设定的角度为中心，旋转范围角度内被设定的的范围进行旋转。
旋转范围角度 ：
设定从 R 轴当前角度开始旋转的范围。
旋转刻度角度 ：
设定从1 个步骤中移动的角度。当设定值为0 度时， 进行一次识别。
旋转开始角度 ：
设定旋转开始角度。
旋转结束角度 ：
设定结束旋转的角度。
由于识别错误中断 ：
在识别中如果发生错误中断识别。
操作篇
电子零件贴装机 SI-G200MK7 系列
1-177
执行识别 ：
执行被指定的识别测试。
停止识别测试 ：
停止识别测试。
识别结果一览 ：
一览显示识别结果。
