3.2.2 基板操作
可操作确认基板的定位及操作搬入· 搬出的单独动作， 组合成一连贯动。
3.2.2.1 基板位置決め操作
［概要］
操作基板定位时， 执行下列的一连贯动作。
基板定位
: 固定板装置上升 (夹板) → 基准针下降
基板定位解除
: 基准针下降 → 固定板装置（夹板） 下降
［操作顺序］
依顺序点击 手動操作
(手动操作) 菜单 → 基板搬送 (基板搬送) 标签，会显示以下的 基板搬送
(基板搬送) 画面。
图 3.2.2.1 手動操作－ 基板搬送 ( 手动操作－ 基板搬送) 操作
基板定位时
点击 基板操作
( 基板操作) 框内的 位置設定 ( 位置设定) 钮， 开始一连贯的定位动作， 以便在
装着位置内固定基板。
解除基板定位时
点击 基板操作
( 基板操作) 框内的 解除 ( 解除) 钮， 开始一连贯的解除动作， 使基板成为可搬
出状态。
操作編
电子零件贴装机 SI-G200MK7 系列
1-116
3.2.2.2 基板搬入· 搬出的操作
［概要］
操作基板搬入· 搬出时， 执行下列一连贯的动作。
搬入操作： 停止器上升 → 将基板由搬入轨道搬送至搬出轨道 → 停止器下降
搬出操作： 解除基板定位 → 搬出基板
［操作顺序］
依顺序点击 手動操作
( 手动操作) 菜单 → 基板搬送 ( 基板搬送) 标签，会显示以下的 基板搬送
( 基板搬送) 画。
图 3.2.2.2 手動操作－ 基板搬送 ( 手动操作－ 基板搬送) 画面
要执行基板搬入操作
点击 基板操作
( 基板操作) 框内 搬入 ( 搬入) 钮。执行一连贯的基板搬入动作并停止。
要执行基板搬出操作
点击 基板操作
( 基板操作) 框内 搬出 ( 搬出) 钮。执行一连贯的基板搬出动作并停止。
操作編
电子零件贴装机 SI-G200MK7 系列
1-117
3.3 输入/ 输出信号的显示（ 需要管理者以上的使用者层级）
可以显示输入输出信号的当前状态。
对
SI -G200MK7 的设定、调整、保养、故障诊断等都有效。
执行这个操作需要有管理者以上的使用者层级。
3.3.1 输入信号的状态表示
［概要］
表示由
SI-G200MK7 内部及前后装置所发出的输入信号。操作欲见的信号， 有效诊断SI -G200MK7 的设定、
调整、维修及故障。
［操作顺序］
依顺序点击 手動操作
( 手动操作) 菜单 → 輸入/ 輸出 ( 输入/ 输出) 标签 → 輸入 ( 输入) 标签, 会出
现以下的 信號名稱/ 狀態 ( 信号名称/ 状态) 画面。

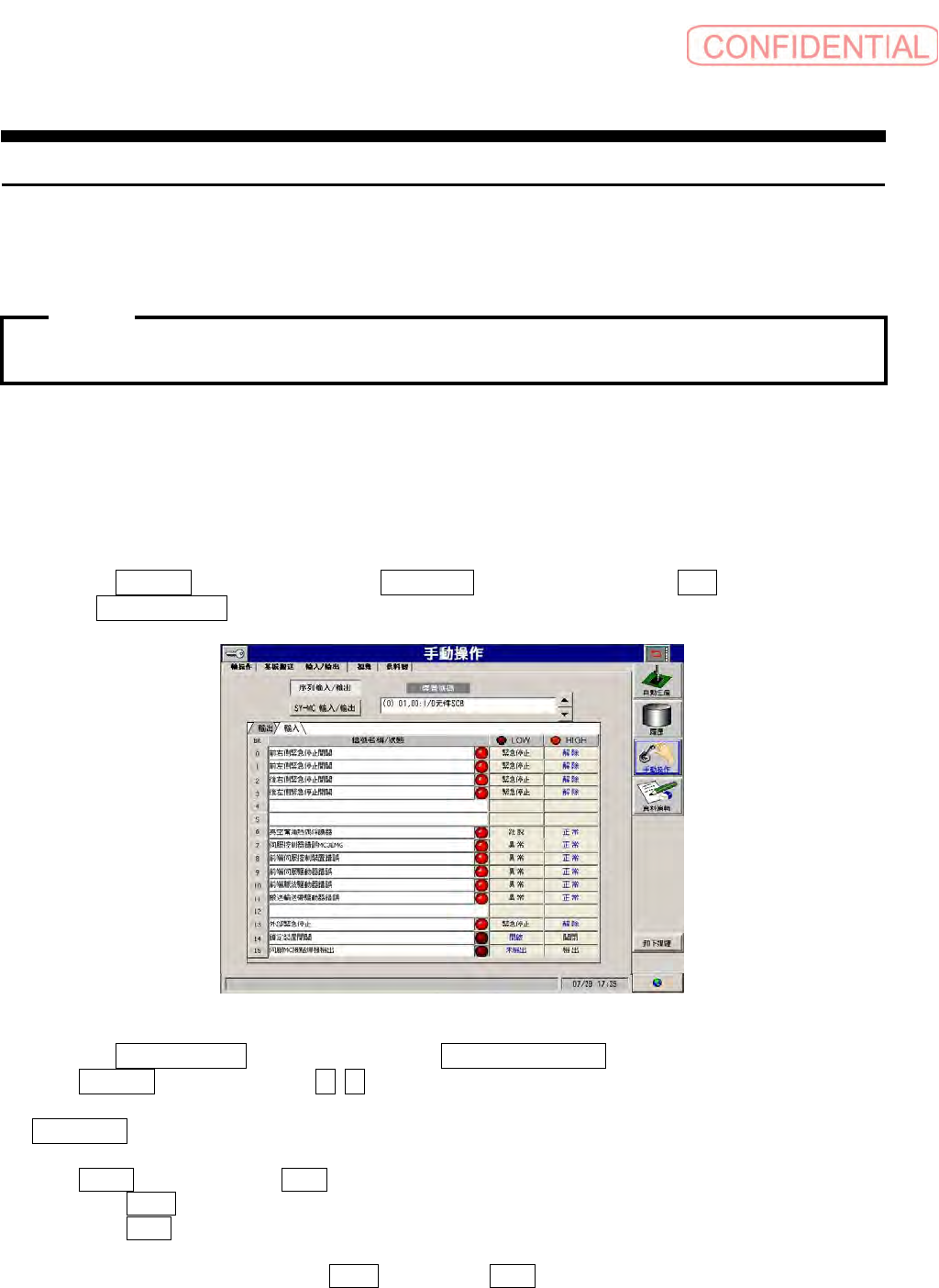

图 3.3.1 手動操作－ 輸入/ 輸出( 手动操作－ 输入/ 输出) 画面
点击希望的 序列輸入/ 輸出
( 序列输入/ 输出) 或 SY-MC 輸入/ 輸出 ( S Y-MC 输入/ 输出)钮。
使用在 裝置號碼 ( 装置号码) 框的 ▲ ▼ 调整钮， 选择希望输入信号装置并表示输入信号的现在状态。
［輸入/ 輸出
( 输入/ 输出) 画面说］
通过一览表显示已选定的装置号码名称的16 项输入状态。显示信号名称的横向LED 标志显示
信号灯
H IGH （ON） 状态和 LOW （OFF） 状态。
明亮的状态 : HIGH （ON） 状态
黑暗的状态 : LOW （OFF） 状态
右面
LOW/HIGH 2 框显示各自信号灯 HIGH （ON） 和 LOW （OFF） 状态。蓝色文字显示
当前的状态。
关于输入/ 输出信号的明细情况， 请参照“保养篇 3 . 输入以及输出信号表”。
注意:
