94 设置波形显示的变更与记录 4.2 设置波形显示的变更与记录 设置纵轴倍率与显示位置 利用倍率与显示位置设置波形的纵轴。 显示各波形的项目名称。 显示正在变更的项目的 div 显示量程与显示位置。 2 • 该设置被反映到通道 LED 点亮的通道的所有项 目中。 （要个别变更时 ： 请参照 “ 详细显示设置 ” （第 97 页） ） • 可在下述范围内设置倍率。 （画面中不显示） × 1/10 、 × 1/9 、 × 1/8 、 × …
93

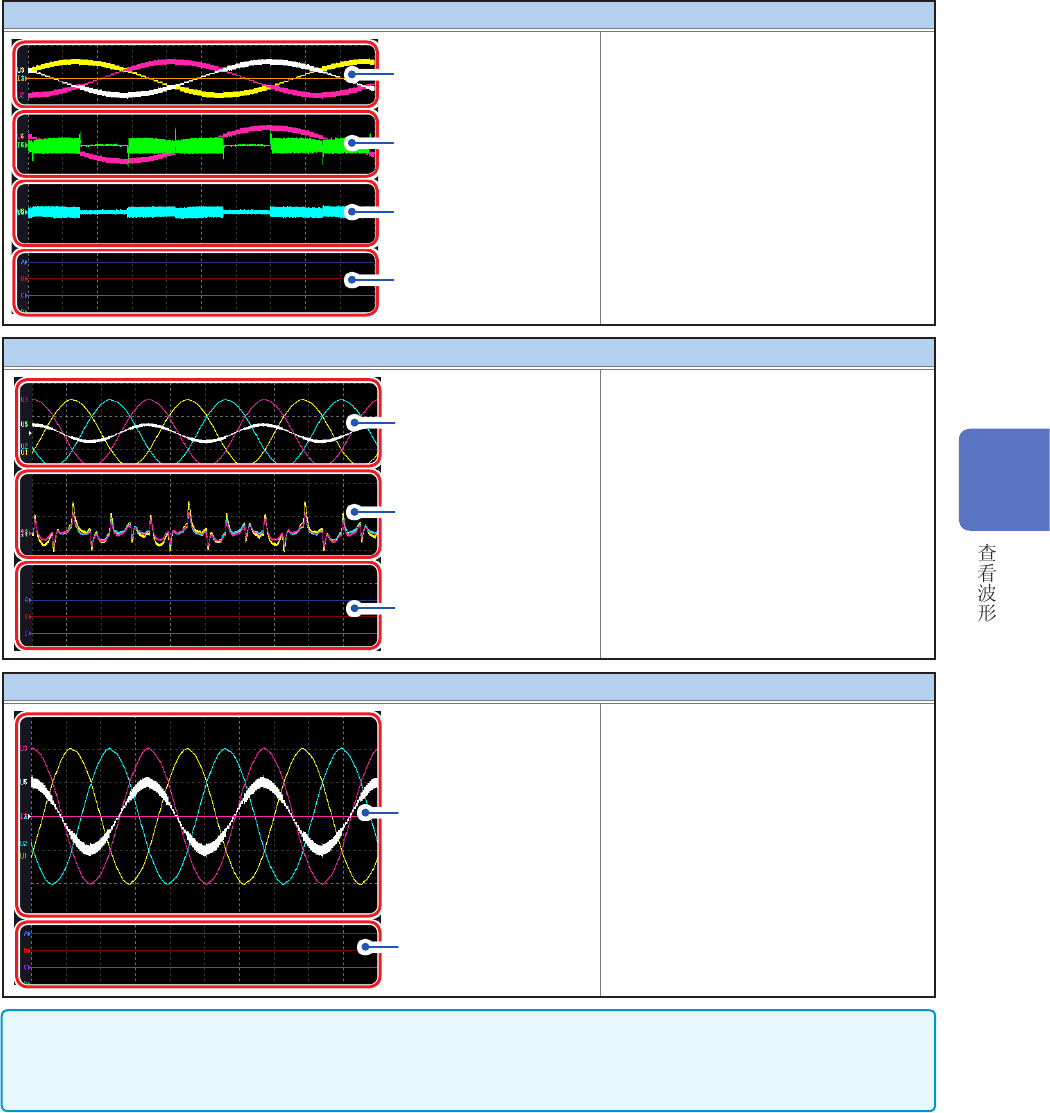

显示波形
Wiring
第 2接线的
电压电流波形
第
3接线的
电压电流波形
马达输入波形
第
1接线的
电压电流波形
将各接线的电压与电流的波形配置在相
同位置上。位置会因接线模式而异。
U/I
电压波形
电流波形
马达输入波形
将电压电流波形中的电压配置在上方，
将电流配置在下方。
Reset
电压 /电流波形
马达输入波形
将所有通道的电压与电流的波形配置在
相同位置上。
•
以各输入的零位置为基准配置纵轴位置。
•
根据量程与区域的纵轴尺寸，调整纵轴显示倍率。
•
为不带马达输入的型号时，“马达输入波形”部分不显示任何内容。
4
94
设置波形显示的变更与记录
4.2 设置波形显示的变更与记录

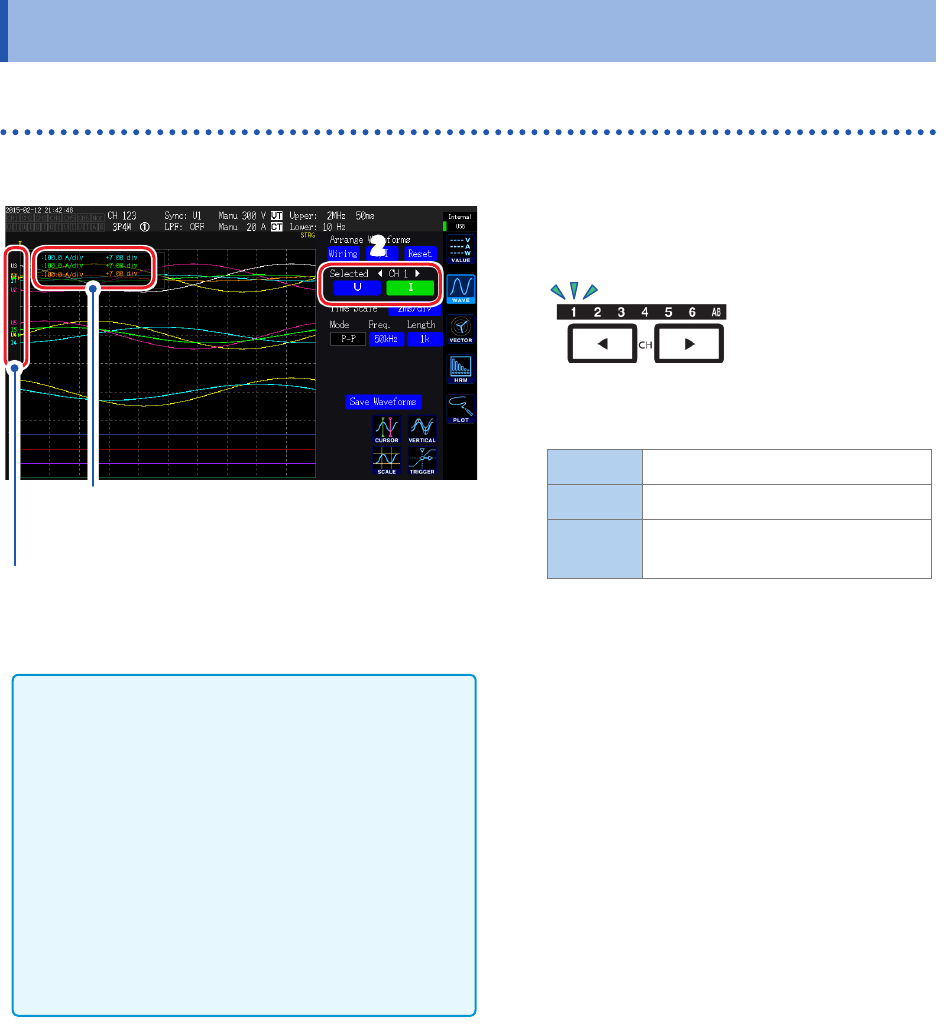

设置纵轴倍率与显示位置
利用倍率与显示位置设置波形的纵轴。
显示各波形的项目名称。
显示正在变更的项目的 div显示量程与显示位置。
2
•
该设置被反映到通道
LED点亮的通道的所有项
目中。
（要个别变更时 ：请参照“详细显示设置”（第
97页））
•
可在下述范围内设置倍率。（画面中不显示）
×
1/10、
×
1/9、
×
1/8、
×
1/7、
×
1/6、
×
1/5、
×
1/4、
×
1/3、
×
2/5、
×
1/2、
×
5/9、
×
5/8、
×
2/3、
×
5/7、
×
4/5、
×
1、
×
10/9、
×
5/4、
×
4/3、
×
10/7、
×
5/3、
×
2、
×
20/9、
×
5/2、
×
10/3、
×
4、
×
5、
×
20/3、
×
8、
×
10、
×
25/2、
×
50/3、
×
20、
×
25、
×
40、
×
50、
×
100、
×
200
1
利用[CH] 的 / 选择要变更纵轴倍率与
显示位置的通道
每按下
/
，
都会切换显
示的通道。
2
触摸
要设置的 U、I
或
A、B、CD中的一个
U 电压波形
I 电流波形
A、B、
CD
马达输入波形
（将通道选为 AB时）
（X旋转旋钮、Y 旋转旋钮 ：点亮为绿色）
3
利用 X 旋转旋钮、Y 旋转旋钮进行设置
X旋转旋钮 ：纵轴倍率
Y旋转旋钮 ：纵轴显示位置
（如果按下 Y 旋转旋钮，点亮颜色则会从绿
色变为红色，纵轴显示位置的移动速度加
快。如果再次按下，点亮颜色则会恢复为
绿色，移动速度也会恢复原状
95
设置波形显示的变更与记录

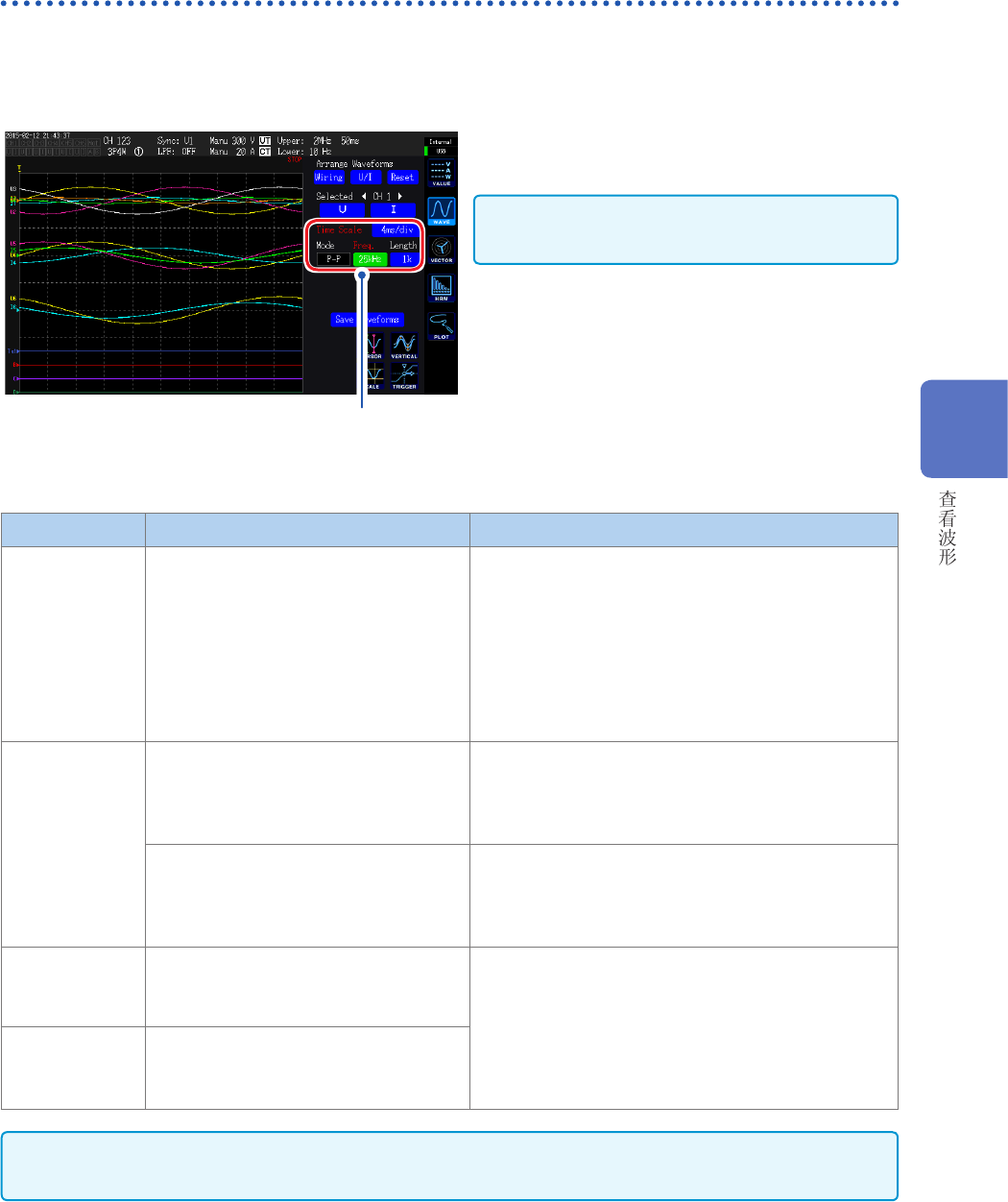

时间轴的设置
利用时间轴 (Time Scale)、存储模式 (Mode)、采样速度 (Freq.) 与记录长度 (Length) 设置波形
的时间轴。
利用 Time Scale 显示已设置的时间轴。
根据显示的波形变更设置，并用红色字符显示波形与设置处
于不同状态的项目。
触摸并选择各项目
马达模拟波形的采样速度为50 kS/s。
采样速度
设置高于 50 kS/s 时，用相同的值进行补充并显示。
项目 选择项目 内容
Time Scale
（时间轴）
20 µs/div
、
40 µs/div
、
100 µs/div
、
200 µs/div
、
400 µs/div
、
500 µs/div
、
1 ms/div
、
2 ms/div
、
4 ms/div
、
5 ms/div
、
10 ms/div
、
20 ms/div
、
40 ms/div
、
50 ms/div
、
100 ms/div
、
200 ms/div
、
400 ms/div
、
500 ms/div
、
1s/div
、
2 s/div
、
4 s/div
、
5 s/div
、
10 s/div
设置方法 ：
（
X旋转旋钮 ：点亮为绿色）
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄灭
已转动旋钮进行选择时，会强制变更为采样频率较高、
存储长度较长的设置。
Mode
（存储模式）
P-P
对 5 MS/s 的波形进行Peak-Peak 压缩 ( 第 96 页 )
并予以保存。
即使降低采样速度，也可以再现保留波形峰值信息的
正确波形。对
Peak-Peak压缩后的波形进行触发。
DECI
以设置的采样速度增大 5 MS/s波形的间隔并进行保
存。（单纯间隔
Decimation in frequency）
可能会因要测量的波形而发生混叠
(第 96 页 )。
为接近通常示波器的操作。
Freq.
（采样速度）
5 MHz、2.5 MHz、1 MHz、
500 kHz
、250 kHz、100 kHz、
50 kHz
、25 kHz、10 kHz
设置方法 ：
（
X旋转旋钮 ：点亮为绿色）
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄灭
1 k = 1000次采样数据
1次采样数据 = 1 字
Length
（记录长度）
1k、5k、10k、50k、100k、500k、
1M
（单位 ：字）
如果以设置的采样速度对记录长度部分进行记录，则会显示波形。
因采样速度与记录长度的设置而导致记录时间为 4 秒以上时，会实时显示记录期间的波形。
4
