175
使用马达分析（带马达 &D/A型号）
8.3 使用马达分析（带马达 &D/A 型号）
本仪器的带马达 &D/A 型号可通过与外部扭矩传感器及转速计组合进行马达分析。如果使用马达分析
功能，则可从扭矩传感器或旋转编码器（增量型）等转速计读入信号，测量扭矩、转速、马达功率与
转差率。
另外，也可以将该输入用作 2 通道的模拟与 2通道的脉冲输入。

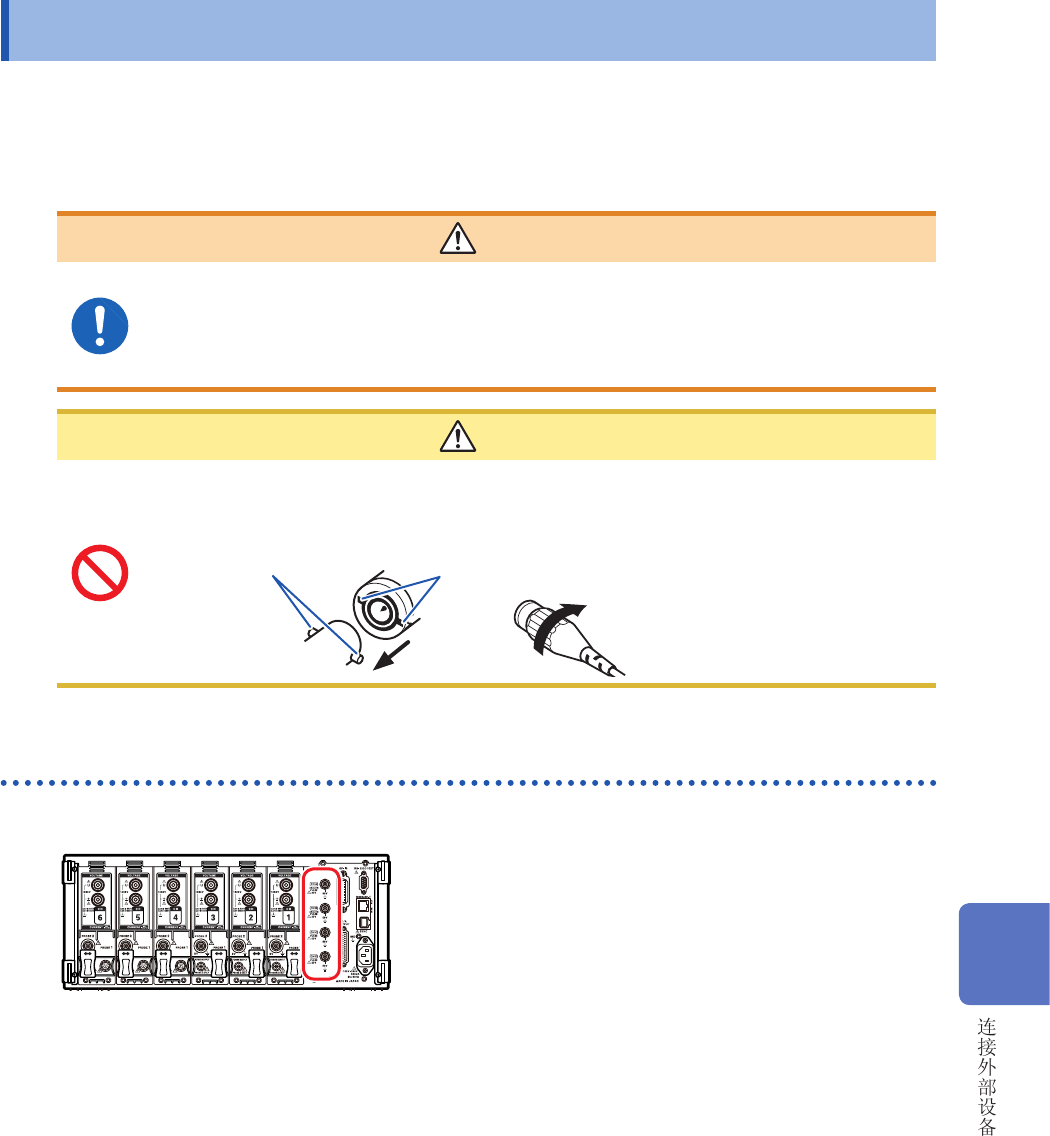

警 告
为了防止发生触电事故和仪器故障，从 CH A 连接到 CH D 输入端子时，请遵守下述事项。
•
请在切断本仪器以及连接仪器的电源之后再进行连接。
•
请勿超出各端子的信号额定值。
•
如果动作期间连接脱落或接触其它导电部分，则非常危险。请可靠地进行连接。
注 意
为了防止连接器损坏，请务必在解除锁定之后，握住 BNC 连接器的插入部分（电缆以外）
拔出。
BNC连接器沟槽本仪器输入端子
连接器定位头
锁定
连接扭矩计和转速计
背面 为带马达 &D/A 型号时，本仪器背面带有 CH A、CH B、
CH C、CH D四个输入端子（绝缘型 BNC连接器）。
由于主机分别与各端子之间以及CH A ～ CH D 之间的
各端子进行了绝缘，因此，可连接接地电位不同的各种
传感器。
准备物件 ：
L9217连接线（所需数量）、连接设备（扭矩传感器或转速计等）
1
确认本仪器与连接设备的电源均处于 OFF 状态。
2
如下页示例所示，利用连接线连接设备的输出端子与本仪器
3
接通本仪器的电源
4
接通连接设备的电源
8
176
使用马达分析（带马达 &D/A型号）
操作模式与连接方法
马达输入的使用方法包括 3 种操作模式。
单马达
（初始设置）
CH A ：扭矩信号输入
CH B ：旋转信号输入
CH C ：旋转方向输入
CH D ：原点信号输入
是 1个马达的分析模式。
不仅可测量马达功率或马达效率，还可以对旋转方向与再生 /供电
进行组合分析，可进行电相角测量这样的高级分析。另外，也可
进行与机械角 1周期同步的测量。
双马达
CH A ：扭矩信号输入 1
CH B
：扭矩信号输入 2
CH C
：转速信号输入 1
CH D
：转速信号输入 2
是同时对 2个马达进行分析的模式。
可利用 2套系统同时测量马达功率或马达效率。
独立输入
CH A ：模 拟 DC输入 1
CH B
：模 拟 DC 输入 2
CH C
：脉冲输入 1
CH D
：脉冲输入 2
可测量并显示进行电压输出的传感器信号，或加入脉冲输
入、测量频率以及显示波形。
也可以通过选择，将 CHA与 CHB用作脉冲输入。
•
在单马达模式下向
CH D输入原点信号（Z相脉冲）时，请务必将由同一编码器输出的脉冲输入到 CH B
中进行组合。
如果调换输入到 CH B 中的脉冲的上升时序与输入到 CH D中的脉冲的上升时序的前后关系，转速测量
则可能会变得不稳定。
•
在马达分析中进行以脉冲为基准的测量时，脉冲数请使用为马达极对数（马达极数的
1/2）的整数倍的信
号。（第 56页）
•
在双马达模式下，不能使用模拟
DC输出型转速计。请务必连接脉冲输出型转速计。
•
在噪音较大的环境中，请将要连接的传感器与本仪器按相同的电位进行接地。
单马达模式下的连接示例
例 1 ：马达功率测量示例（测量项目 ：设置模式 4）
扭矩输出
转速输出
CH A
CH B
CH C
CH D
L9217
连接线
扭矩测量仪马达输入通道
扭矩输入
转速输入
未使用
OFF
未使用 OFF
在 CH A中输入扭矩信号，在 CH B中输入转速信
号，测量马达功率或马达效率。
扭矩信号可用于输入模拟
DC信号与基于脉冲的频
率。
转数信号可用于输入模拟
DC信号与脉冲。
也可以通过不同的传感器输入扭矩信号与转速信
号。
177
使用马达分析（带马达 &D/A型号）
例
2 ：马达功率测量，带正转反转检测（测量项目 ：设置模式 2）
扭矩输出
A相脉冲
B相脉冲
CH A
CH B
CH C
CH D
L9217
连接线
扭矩测量仪
旋转编码器
马达输入通道
扭矩输入
转速输入
旋转方向输入
未使用
OFF
分别在CH A 中输入扭矩信号，在CH B 中输入A
相脉冲信号，在CH C 中输入 B 相脉冲信号，根据
A相脉冲与 B 相脉冲的相位差查看马达正转反转的
方向，同时测量马达功率或马达效率。
扭矩信号可输入模拟
DC信号与脉冲频率。
例 3 ：马达功率测量、电相角测量示例（测量项目 ：设置模式 1）
扭矩输出
A相脉冲
B相脉冲
Z相脉冲
CH A
CH B
CH C
CH D
L9217
连接线
扭矩测量仪马达输入通道
扭矩输入
转速输入
旋转方向输入
原点信号输入
旋转编码器
分别在CH A 中输入扭矩信号，在CH B 中输入A
相脉冲信号，在CH C 中输入B 相脉冲信号，在
CH D中输入 Z 相脉冲（原点信号），在测量电相角
的同时，对马达功率或马达效率进行测量。
通过将同步源设为
Zph.，也可以获得与机械角（而
非电相角）周期的同步。
扭矩信号可输入模拟
DC信号与脉冲频率。
不进行正转反转检测时，无需在
CH C中输入 B 相
脉冲，因此请设置模式
3。
使用同步源
Zph.时，不仅要向CHD 中输入Z相脉
冲，还必须向
CHB中输入 A 相脉冲。
双马达模式下的连接示例
例 4 ：马达功率测量示例
扭矩输出
旋转脉冲
扭矩输出
旋转脉冲
CH A
CH B
CH C
CH D
L9217
连接线
扭矩测量仪
1马达输入通道
扭矩输入
1
扭矩输入 2
转速输入 1
转速输入 2
扭矩测量仪 2
分别在 CH A与 CH C中输入扭矩信号与转速信号，
测量第
1 个马达功率或马达效率，然后在CH B 与
CH D 中输入扭矩信号与转速信号，测量第2 个马
达功率或马达效率。
扭矩信号可输入模拟
DC信号与脉冲频率。
转速信号仅可用于输入脉冲。
显示设置有连接马达输入的测量值
有关测量值的显示与本仪器的设置方法，请参照“3.6 查看马达测量值（带马达&D/A 型号）”（第
78页）。
