186
使用 LAN
例 4 ：利 用 9642网线 1 对 1 连接计算机与本仪器。
使用
9642网线与附带的转换连接器对计算机与本仪器进行 1对 1 连接时，可任意设置 IP 地址，但建
议使用专用 IP 地址。
IP地址 计算机 ：192.168.1.1
本仪器 ：192.168.1.2（将 IP 地址设为不同的值）
子网掩码 255.255.255.0
默认网关 0.0.0.0
对测量仪器与计算机进行 1 对 1连接时（备有下述几种手段）
•
对应
1000BASE-T的交叉线（最长 100 m）
•
对应
1000BASE-T的直连电缆与交叉线转换连接器（最长 100 m）
•
9642网线 附带交叉线转换连接器（选件）
连接网线
利用网线连接本仪器与计算机。
背面
LINK UP LED
点亮 ：连通
熄灭 ：断开
闪烁 ：正在收发数据
SPEED LED
点亮为绿色 ：1000BASE
点亮为橙色 ：100BASE
熄灭 ：10BASE
连接示例 ：对本仪器与计算机进行 1 对 1 连接时（连接计算机与本仪器）
交叉线转换连接器
LAN接口
1
2
3
1
将网线连接到交叉线转换连接器上
2
将交叉线转换连接器连接到本仪器的 LAN 接口上。
3
将网线连接到计算机的 100BASE-TX连接器上
使用集线器时，可无需使用交叉线转换连接器进行
连接。
187
使用 LAN
利用因特网浏览器对本仪器进行远程操作
本仪器标配有HTTP 服务器功能，可通过计算机的因特网浏览器进行远程操作。浏览器中会显示本
仪器显示的画面与操作面板。操作方法与本仪器相同。
如果多台计算机同时进行操作，则可能会进行意想不到的操作。
请确保在 1 台计算机上进行操作。
连接到本仪器上
启动因特网浏览器（以下简称 IE），在地址栏中输入“http://”与本仪器中设置的 IP地址。
比如，将本仪器的 IP 地址设为 192.168.1.1时，按如下进行输入。
输入 http://
IP地址 /
单击
如图所示，如果显示主页，则表明与本仪器连接成功。
如果单击显示 [ 远程操作 ]的链接，则会切换到远程操作页面中。
本仪器的语言设置为 English 与 Chinese时，会显示 [Remote]。
未显示主页时？
•
请确认本仪器的
LAN设置与计算机的 IP 地址。
参照 ：“LAN的设置与网络环境的构建”（第 184 页）
•
请确认
LAN接口的 LINK UP LED是否点亮，以及本仪器的画面上是否显示 （LAN标记）。
参照 ：“连接网线”（第 186页）
9
188
使用 LAN

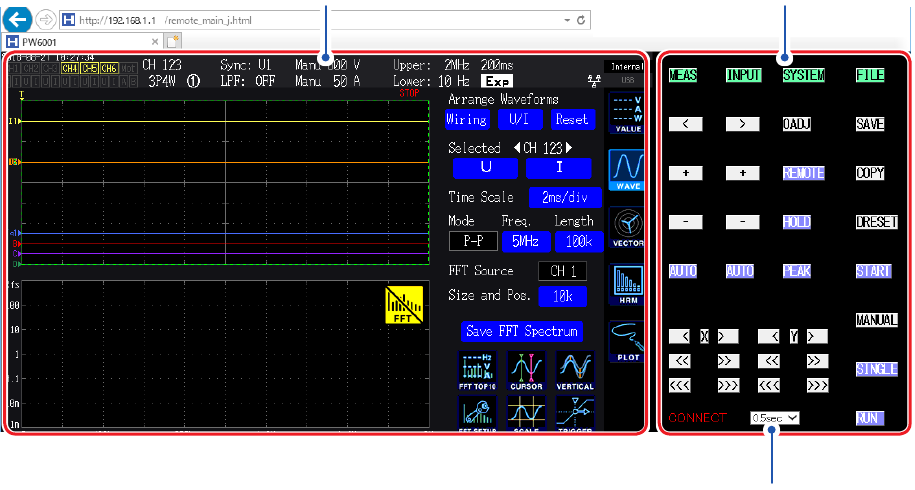

操作方法
浏览器中原样显示本仪器显示的画面与操作面板。
如果单击操作键，则可进行与本仪器相同的操作。
另外，如果在自动更新菜单中设置更新时间，则可自动更新显示画面。
显示画面部分 操作面板部分
自动显示更新
按设置的时间更新显示画面部分的显示。
选择项目 ：
OFF、0.5sec、1sec、2sec、5sec、10sec
