分析显示波形

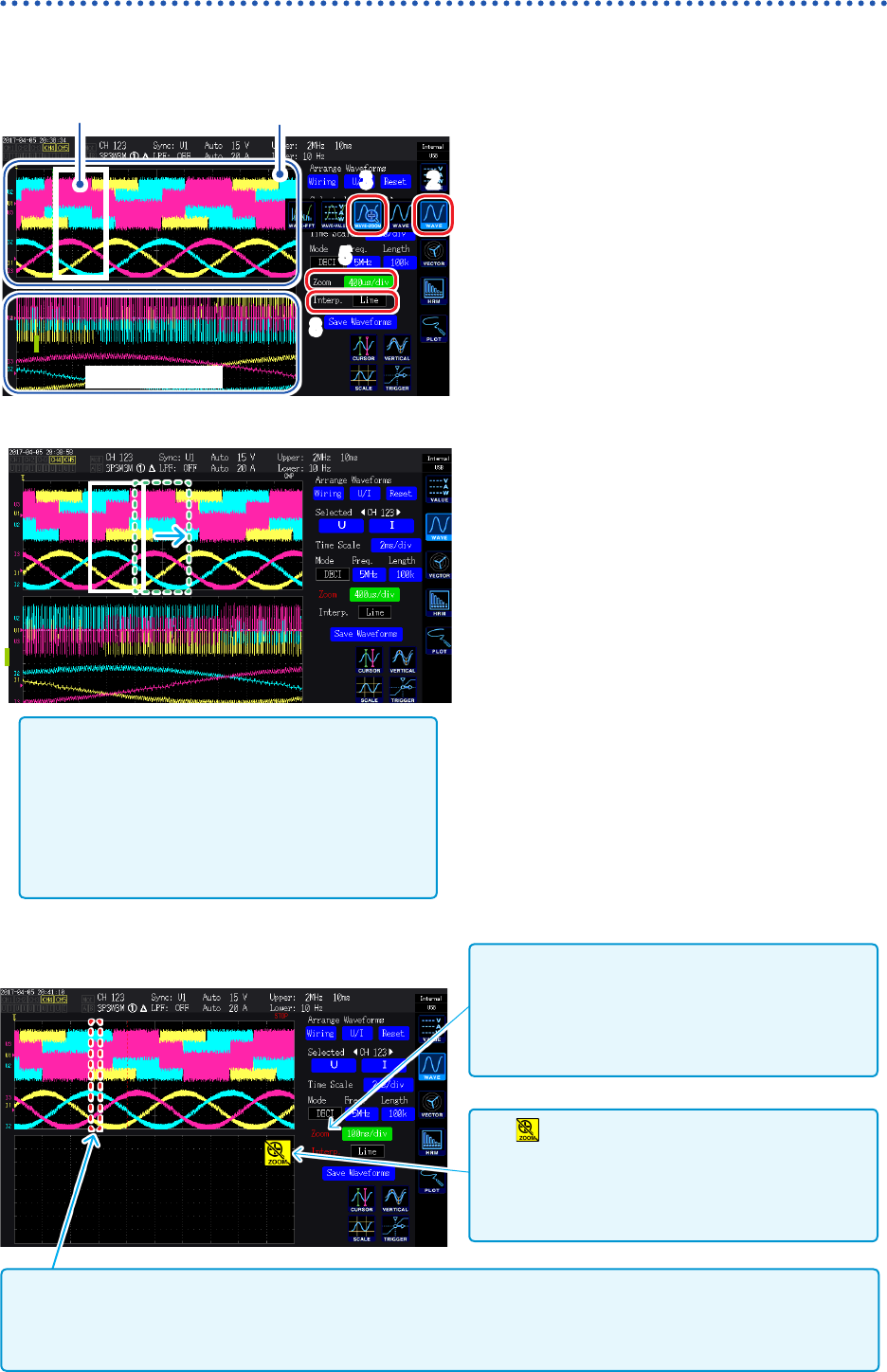

放大波形（缩放功能）
可在时间轴（横轴）方向上放大显示的波形。
在时间轴方向上放大波形显示区中白色实线所示区间（放大区域）的波形，并在放大显示区中显示。
波形显示区
23
5
放大区域
放大显示区
8
•
绿色虚线表示变更位置与倍率的设置之后的放
大区域。
•
画面下部显示的是白色虚线的放大区域内的波
形。
•
使用缩放功能时，请通过
SINGLE 触发取得
波形。（第 100页）
1
按下 [MEAS] 键
2
触摸 WAVE
3
触摸 WAVE+ZOOM
4
利用 [SINGLE] 键取得波形
请参照“4.1 显示波形”（第 91 页）
5
触摸 Zoom 项目
6
利用 X 旋转旋钮选择放大倍率（放大区域的
大小）
可选择的放大倍率因存储点数而异 （x2 ～
x200k）
7
利用 Y 旋转旋钮变更放大区域的位置
放大区域的位置会左右移动。
（如果按下
Y旋转旋钮，点亮颜色则会从绿色变
为红色，放大区域位置的移动速度加快。如果
再次按下，点亮颜色则会恢复为绿色）
)
8
触摸 Interp. 项目，选择插补方式
Line ：在 2 点之间进行直线插补。
Sine ：利 用 sinc 函数在2点之间平滑地进行插
补。（仅在存储模式为
Deci 并且放大率为一定
以上时才可选择）
Zoom显示为红色字符时
在显示放大波形的状态下，与放大显示区变更
Zoom设置，如果显示与Zoom 设置不一致，则
会显示为红色字符。
显示红色虚线时
放大倍率或位置不适当。请变更 Zoom 的设置。
例：不能再放大时
显示 时
如果利用
[RUN/STOP] 键停止存储，则可能
会显示。请利用[SINGLE] 键取得波形。（第
100页）
在下述情况下，
103
查看 FFT 分析结果
4.5 查看 FFT 分析结果
可对选中的 1 通道的电压与电流进行 FFT分析，利用图形或数值进行最高2 MHz 的显示。为带马达
&D/A型号时，也可以对模拟输入信号进行 FFT分析。这在观测变频器的载波频率，或观测工频电源
线路与 DC 电源中混入的高频噪音时是非常便利的。

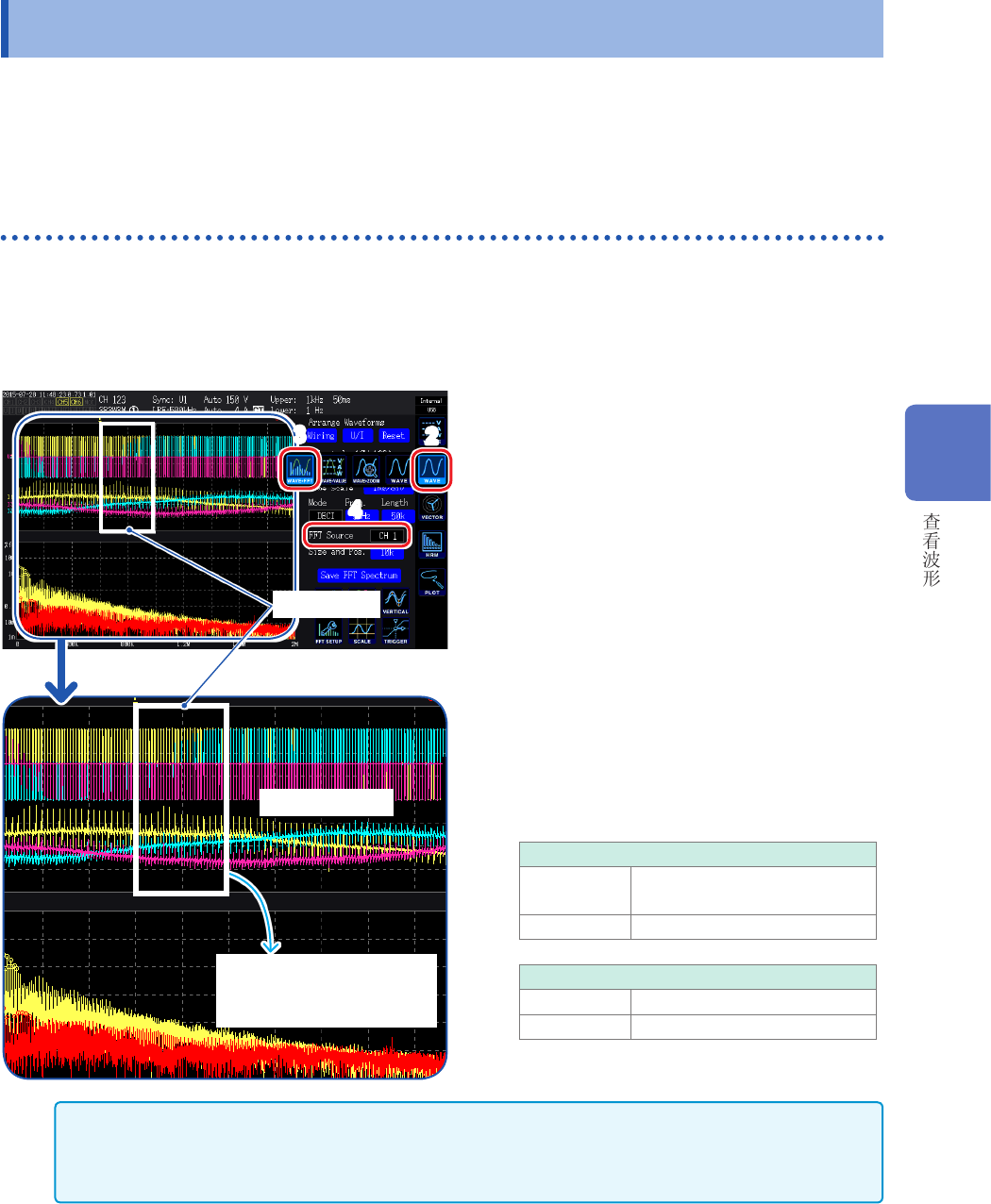

显示波形与 FFT分析结果
同时显示 FFT 分析波形与 FFT分析结果。
对波形显示区所示窗口（请参照下图）内的波形进行 FFT 分析。
也就是说，不能在未显示波形的状态下进行 FFT 分析。
4
3
波形显示区
窗口
FFT图形显示区
对窗口内波形进行 FFT分析并
显示结果。*
2
1
按下 [MEAS] 键
2
触摸 WAVE
3
触摸 WAVE+FFT
4
触摸 FFT Source
对此处选择的 CH 的波形进行 FFT分析。
选择项目 ：CH1 ～ CH6、CH AB（仅限于带
马达
&D/A型号）
5
利用 [SINGLE] 键取得波形
请参照“4.1 显示波形”（第 91 页）
FFT图形显示区中显示窗口内波形的FFT
分析结果。
图形轴
纵轴 用对数显示电平（
%f.s. 或 rms
值）
横轴 用线性显示频率
图形颜色
黄色 电压或
CHA
红色 电流或 CHB
*
•
变更窗口位置或点数的设置之后，可能会需要一些时间才能使设置的变更内容与窗口内容一
致。
•
进行
FFT分析时，请通过 SINGLE 触发取得波形。（第 100页）
4
104
查看 FFT 分析结果
变更窗口的大小或位置
可左右移动窗口的位置，变更用于进行 FFT 分析的点数，或变更窗口大小。
窗口
绿色虚线
1
FFT图形显示区（第103 页）
•
绿色虚线表示变更位置与点数的设置之后的窗口
位置。
•
画面下部显示的是白色虚线的窗口内波形的
FFT
分析结果。
1
触摸 Size and Pos.
如果触摸数值，旋转旋钮则会点亮为绿色。
2
利用 X 旋转旋钮设置要进行 FFT分析的点数
（窗口大小）
选择项目 ：1 k、5 k、10 k、50 k
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄
灭
3
利用 Y 旋转旋钮变更窗口的位置
左右移动绿色虚线的位置。
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄
灭
在下述情况下，
Size and Pos.显示为红色字符时
在显示
FFT分析结果的状态下，变更Size and
Pos.
的设置并且FFT 分析结果的显示与Size
and Pos.
的设置不一致时，会显示为红色字符。
显示 时
处于在存储模式下选
择
P-P 的状态。( 第
105页 )
显示红色虚线时
窗口位置不适当。在这种状态下，不能进行 FFT
分析。
请重新设置窗口位置。
例：
•
点数
>记录长度时
•
窗口大小与点数不一致时
显示 时
如果利用
[RUN/
STOP]
键停止存储，
则可能会进行显示。请
利用 [SINGLE] 键取得
波形。（第 100页）
