58
查看功率测量值，变更测量条件
设置频率测量
本仪器可按输入接线选择 U 或 I，同时测量多个系统的频率。
频率测量包括测量下限频率与测量上限频率的设置，可按接线限制要测量的频率。测量类似 PWM 波
形的基本频率与载波频率那样的具有多种频率成分的波形时，请根据要测量的输入频率进行设置。
频率测量的显示方式
根据频率，频率测量值的小数点位置自动进行如下变化。
0.10000 Hz ～ 9.99999 Hz、9.9000 Hz ～ 99.9999 Hz、99.000 Hz ～ 999.999 Hz、
0.99000 kHz
～ 9.99999 kHz、9.9000 kHz ～ 99.9999 kHz、99.000 kHz ～ 999.999 kHz、
0.99000 MHz ～ 2.00000 MHz

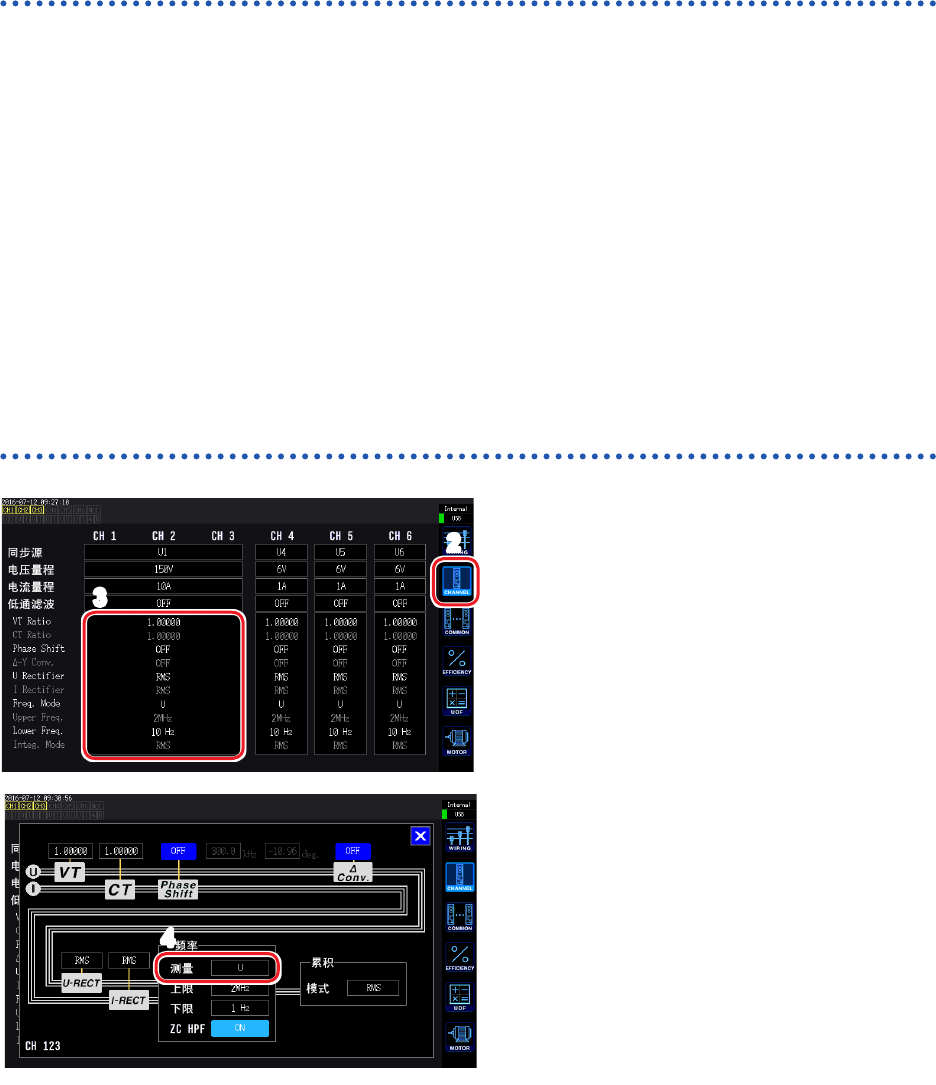

频率源的设置方法
3
2
1
按下 [INPUT] 键
2
触摸 CHANNEL
3
触摸通道详细显示区域
显示各接线的详细设置内容。
4
4
触摸频率区域中的测量，选择要设置的内
容
59
查看功率测量值，变更测量条件

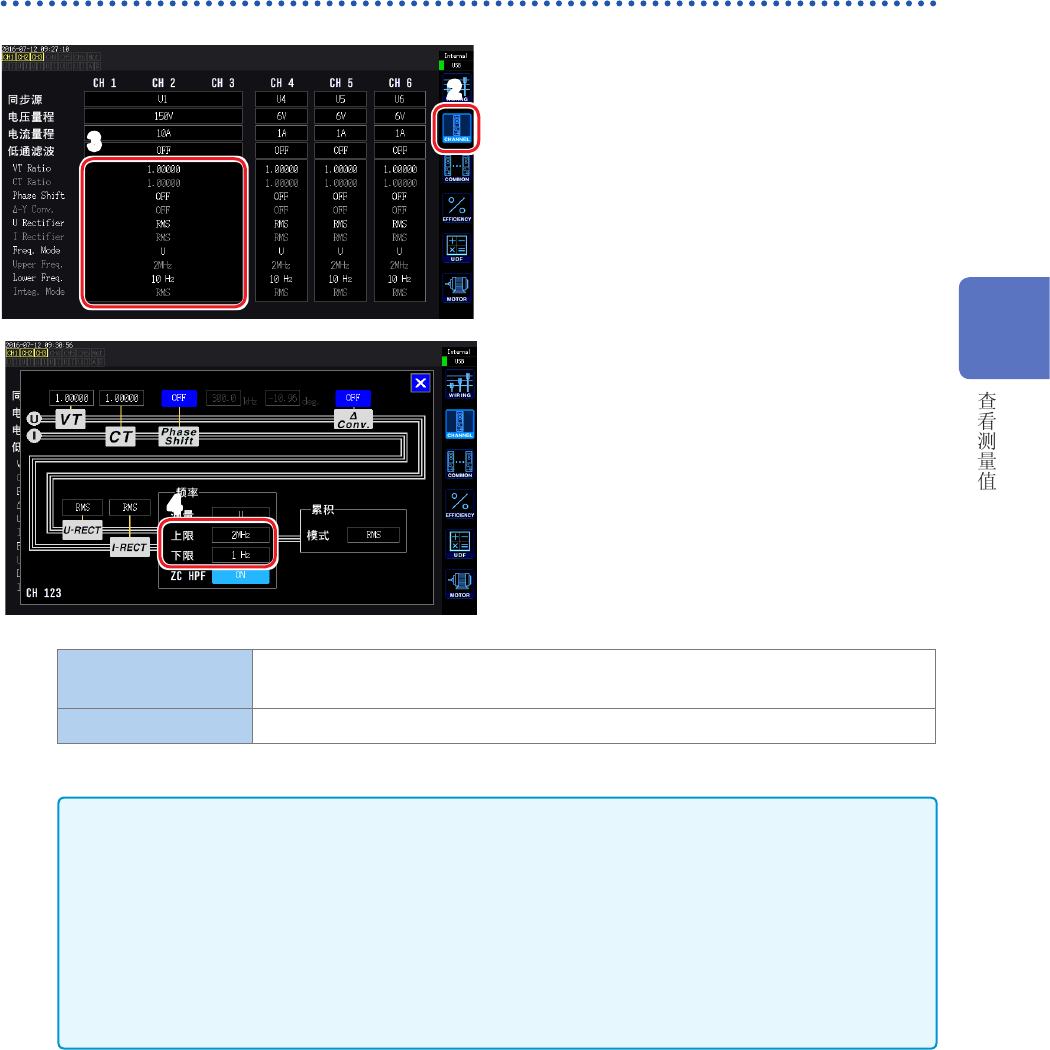

设置测量上限频率与下限频率
3
2
1
按下 [INPUT] 键
2
触摸 CHANNEL
3
触摸通道详细显示区域
显示各接线的详细设置内容。
4
4
触摸频率区域中的上限、下限，选择要设
置的内容
测量上限频率
100 Hz、500 Hz、1 kHz、5 kHz、10 kHz、50 kHz、100 kHz、500 kHz、2
MHz
测量下限频率 0.1 Hz、1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz
•
测量频率时，相对于频率源的电压或电流量程，可对
30%以上的正弦波输入保证精度。除此之
外的输入可能会无法进行频率测量。
•
输入的频率低于数据更新速率设置的周期时，数据更新速率会随输入频率发生变化。
•
输入明显高于测量上限频率设置的频率或小于测量下限频率的频率时，可能会显示与输入不同的
频率。
•
在同步源中选择的目标频率与测量通道的频率存在明显差异时，可能会显示与输入不同的频率，
而且测量值会变得不稳定，这与测量上限频率设置或测量下限频率设置无关。
参照 ：“设置同步源”（第 56页）
关于零交叉 • 高通滤波 (ZC HPF)
•
是用于检测波形零交叉的高通滤波设置。
•
将测量下限频率的设置设为
0.1 Hz 或 1 Hz时，可进行ON/OFF 操作。为除此之外的设置时，始
终固定为 ON。
•
如果测量较低的频率时频率不稳定，设为
OFF之后，则可能会变为稳定。
•
测量脉动电流时，请设为
ON。
3
60
查看功率测量值，变更测量条件

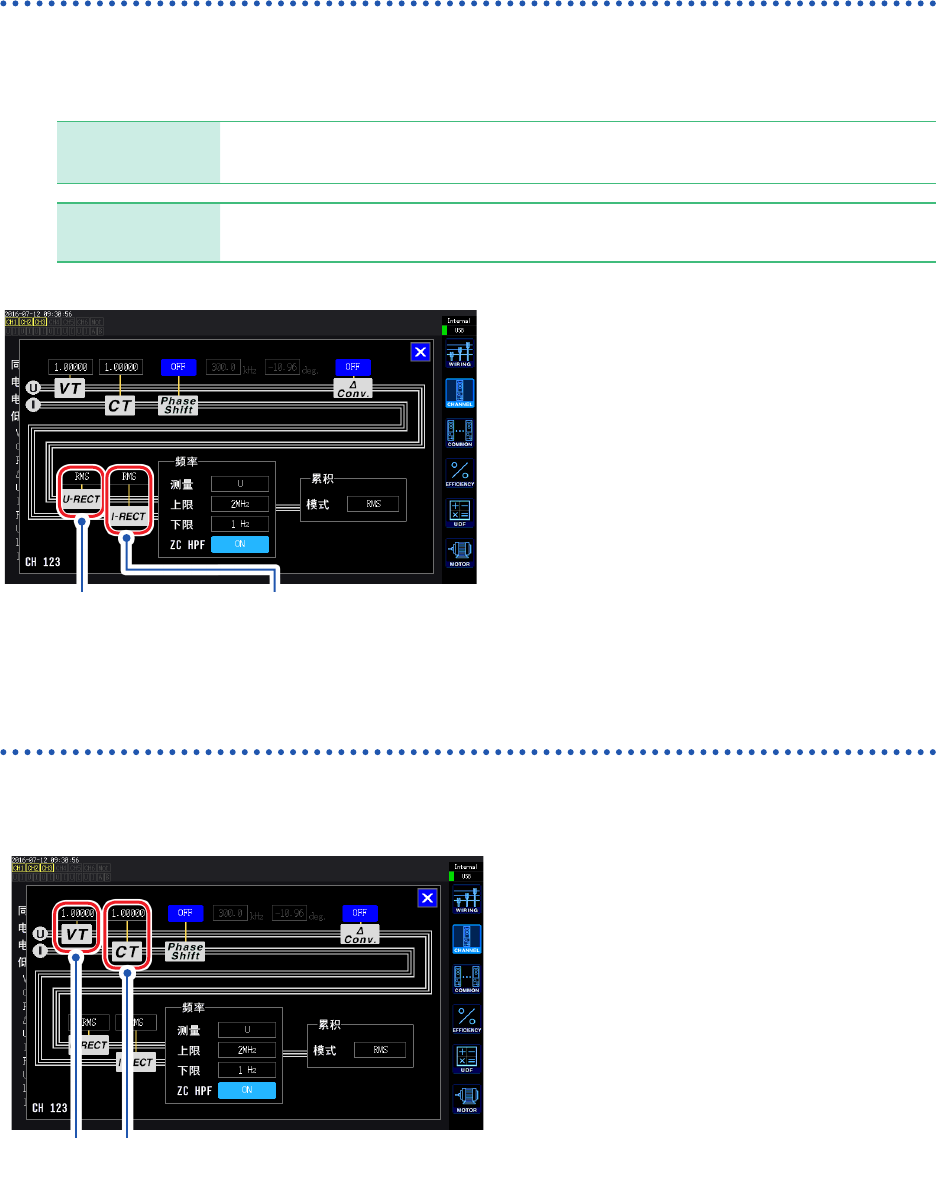

设置整流方式
选择运算视在功率、无功功率与功率因数所使用的电压值与电流值的整流方式。
整流方式包括以下 2 种类型，可根据各接线电压与电流进行选择。
RMS
（初始设置）
真有效值
通常请选择该项。
MEAN
平均值整流有效值换算值
通常仅在利用变频器次级侧的 PWM波形测量线间电压时使用。
电流整流方式电压整流方式
触摸 U-RECT 或 I-RECT，选择方式
设置转换比（使用 VT(PT) 或 CT时）
设置使用外挂 VT(PT) 或 CT时的比率（VT比、CT比 ）。
如果设置了 VT 比或 CT比，测量画面上部的设置指示灯中则会显示 VT、CT。
VT比 CT比
触摸VT、CT 的选择，然后在数字键窗口
(
第 26 页 ) 中输入数值
可输入的范围为
0.00001 ～ 9999.99。
不能将 VT×CT 设为大于 1.0E+06。
如果设置
VT比，包括电压峰值、谐波、波形等在内的所有电压测量项目，以及使用电压进行运算的
功率测量项目的测量值，都按乘以设置的比率进行运算。
如果设置 VT 比，包括电流峰值、谐波、波形等在内的所有电流测量项目，以及使用电流进行运算的
功率测量项目的测量值，都按乘以设置的比率进行运算。
设为 OFF 时，设置 1.00000。
