70
查看谐波测量值
2矢量显示
3,2
4 4
1
按下 [MEAS] 键
2
触摸 VECTOR
3
触摸 VECTOR2
4
设置要在左右矢量中显示的接线

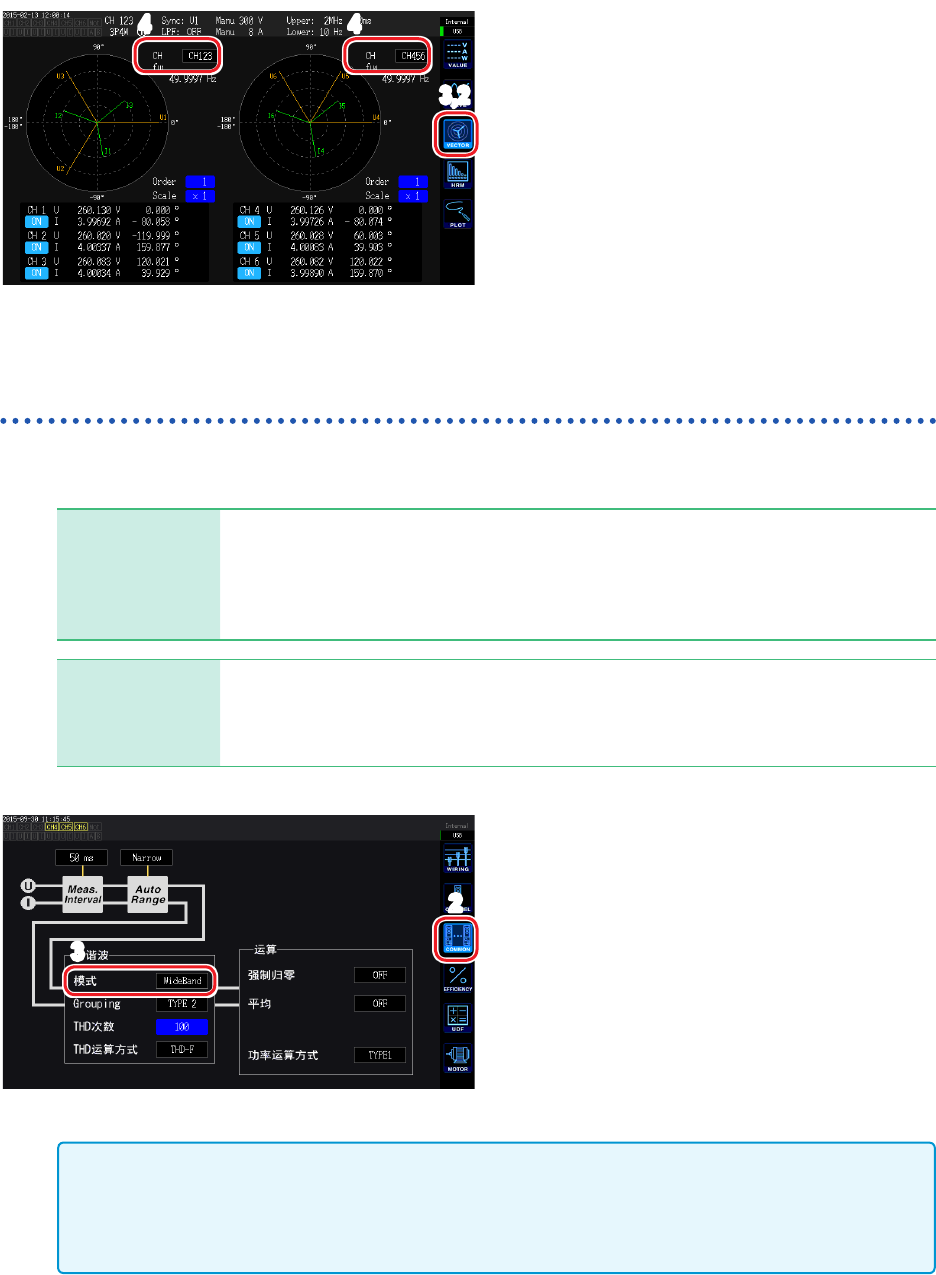

设置谐波测量模式
谐波测量包括下述 2 种模式。
IEC
•
为
IEC标准模式。
•
测量线路的频率为
50 Hz或 60 Hz 时，进行基于 IEC61000-4-7:2002标准的谐波测量。
•
数据更新速率设置为
10 ms或 50 ms 时，也按 200 ms更新谐波测量值。
•
要测量的频率偏离
45 Hz ～ 66 Hz的范围时，不进行谐波测量。
•
分析次数最多为
50次。
WideBand
（初始设置）
•
为宽频带模式。
•
可在
0.1 Hz ～ 300 kHz之间的宽广频率范围内使用。
•
分析次数因要测量的频率而异。
•
数据更新速率为
10 ms时，按 50 ms 更新谐波测量值。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸谐波的模式，选择测量模式
•
不能按接线或通道切换设置。
•
谐波的同步源与相同接线的功率测量的同步源通用。
•
在同步源中设置的输入信号频率发生变动时，或相对于量程，输入信号为低电平时，无法测量正
确的谐波。
71
查看谐波测量值

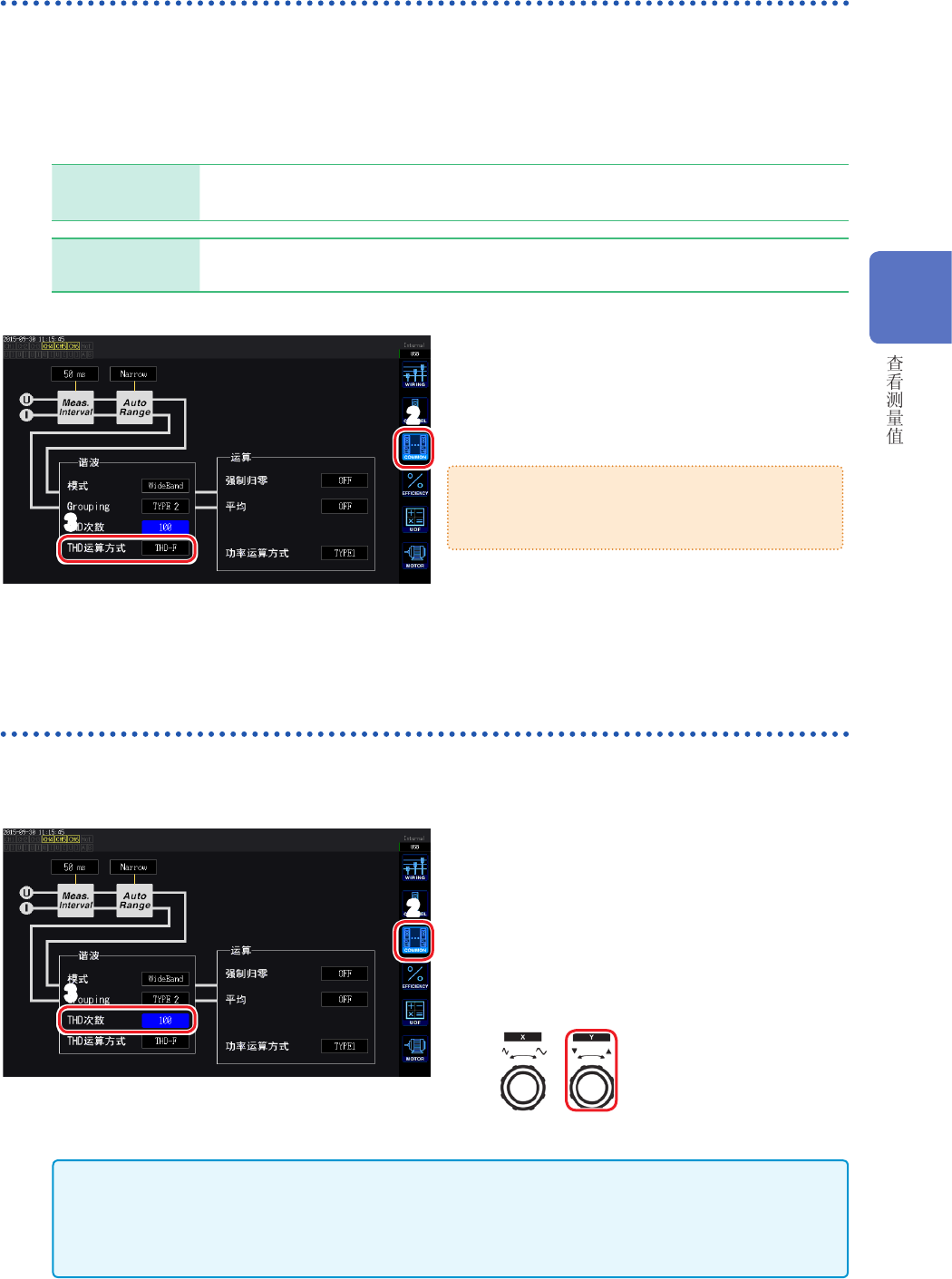

设置 THD运算方式
设置总谐波失真率 THD 的运算方式。
设置使用 THD-F 或 THD-R的选择以及最多运算次数。
该设置对所有通道的所有电压与电流的谐波测量有效。
THD运算公式
THD-F
（初始设置）
基波的总谐波比例
是
IEC标准等当中常用的设置。
THD-R
含基波总谐波的总谐波比例
波形严重失真时，为低于
THD-F的值。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸 THD 运算方式，选择运算公式
什么是 THD ？
是 Total Harmonic Distortion 的缩写，表示总谐波
失真率。
THD运算次数
设置总谐波运算次数的上限次数。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸[THD 次数]，并利用旋转旋钮进行变
更（ 2次～ 100次）
如果触摸运算次数的数值，Y旋转旋钮（纵轴显
示位置设置）则会点亮为绿色。
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→
熄灭
•
因谐波测量模式或基本频率而导致分析次数无法达到设置的上限值时，以分析次数为上限进行运
算。
•
用列表或图形显示的谐波测量值或通过通讯获取的谐波测量值则不受此处设置的上限次数的限
制。
3
72
查看谐波测量值

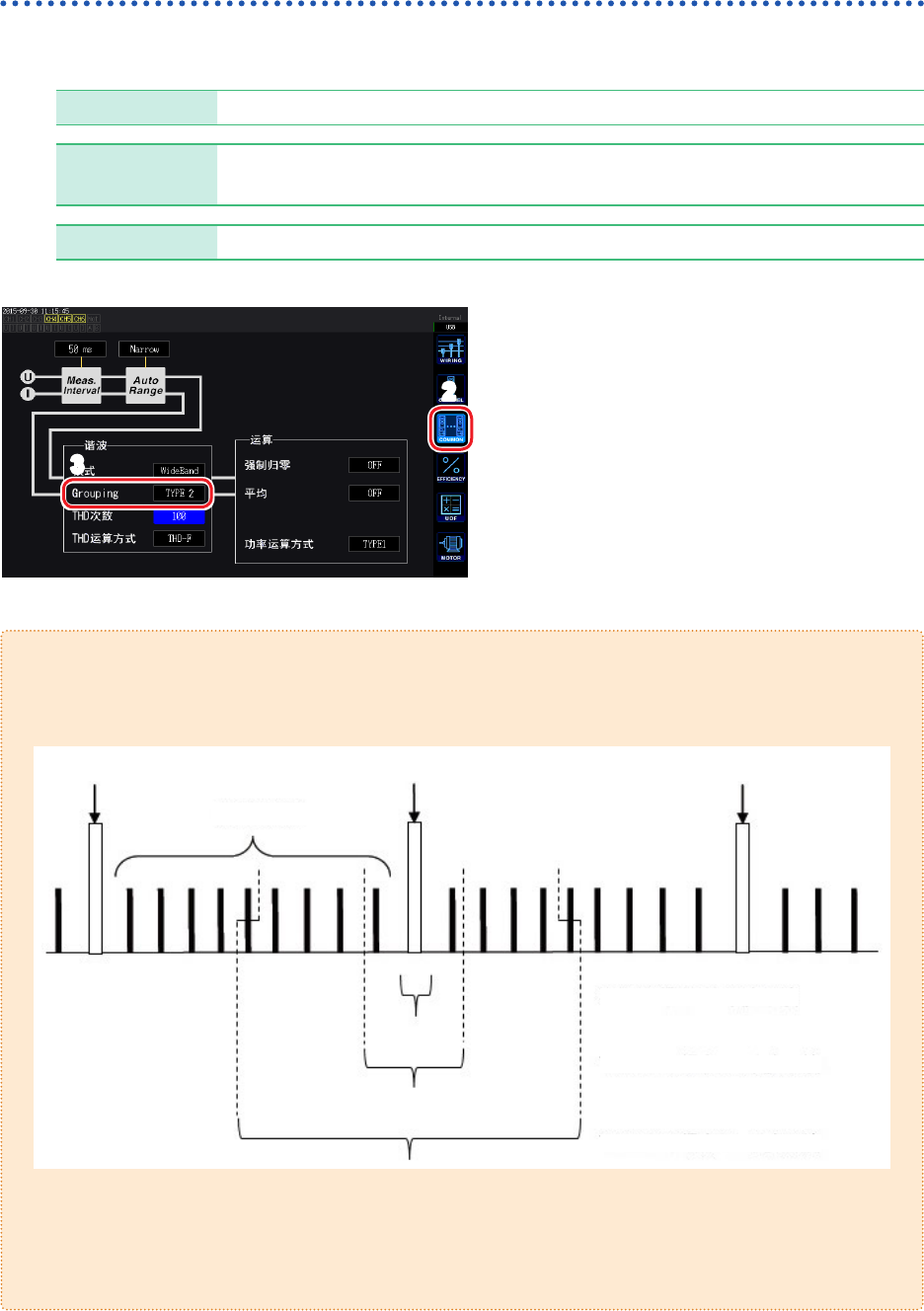

设置分组方式
设置针对谐波测量值的中间谐波的运算方法。
OFF 仅将基波的整数倍成分作为该次数的谐波。
TYPE1
（初始设置）
将谐波子组作为该次数的谐波。
与本公司
PW3198的谐波兼容。
TYPE2 将谐波组作为该次数的谐波。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸 Grouping，选择运算方法
什么是 Grouping ？
谐波测量时，根据谐波模式或基波频率确定窗口波数。该窗口波数不是1波时，则会在基波整数倍（n倍）的谐波成
分之间获得数量与窗口波数成比例（窗口波数
-1）的频谱线（输出针），一般将其称为中间谐波（次数间谐波）。
谐波测量时，测量值会因该中间谐波的处理方式而出现差异，因此，在
IEC标准等中规定为分组。
n-1次谐波 n次谐波
中间谐波
OFF时的 n 次谐波
TYPE1时的 n 次谐波
TYPE2时的 n 次谐波
n+1次谐波
一般来说，将
TYPE1的范围称为“谐波子组”，将 TYPE2的范围称为“谐波组”，通过将范围内的输出针进行二次
方平方根的方式进行计算。
中间谐波不存在时，或在宽带模式下，窗口波数如果为
1波，不论选择哪种分组方式，测量值都保持一致。中间谐
波存在时，谐波测量值通常具有下述关系。
OFF < TYPE1 < TYPE2
