查看 FFT 分析结果

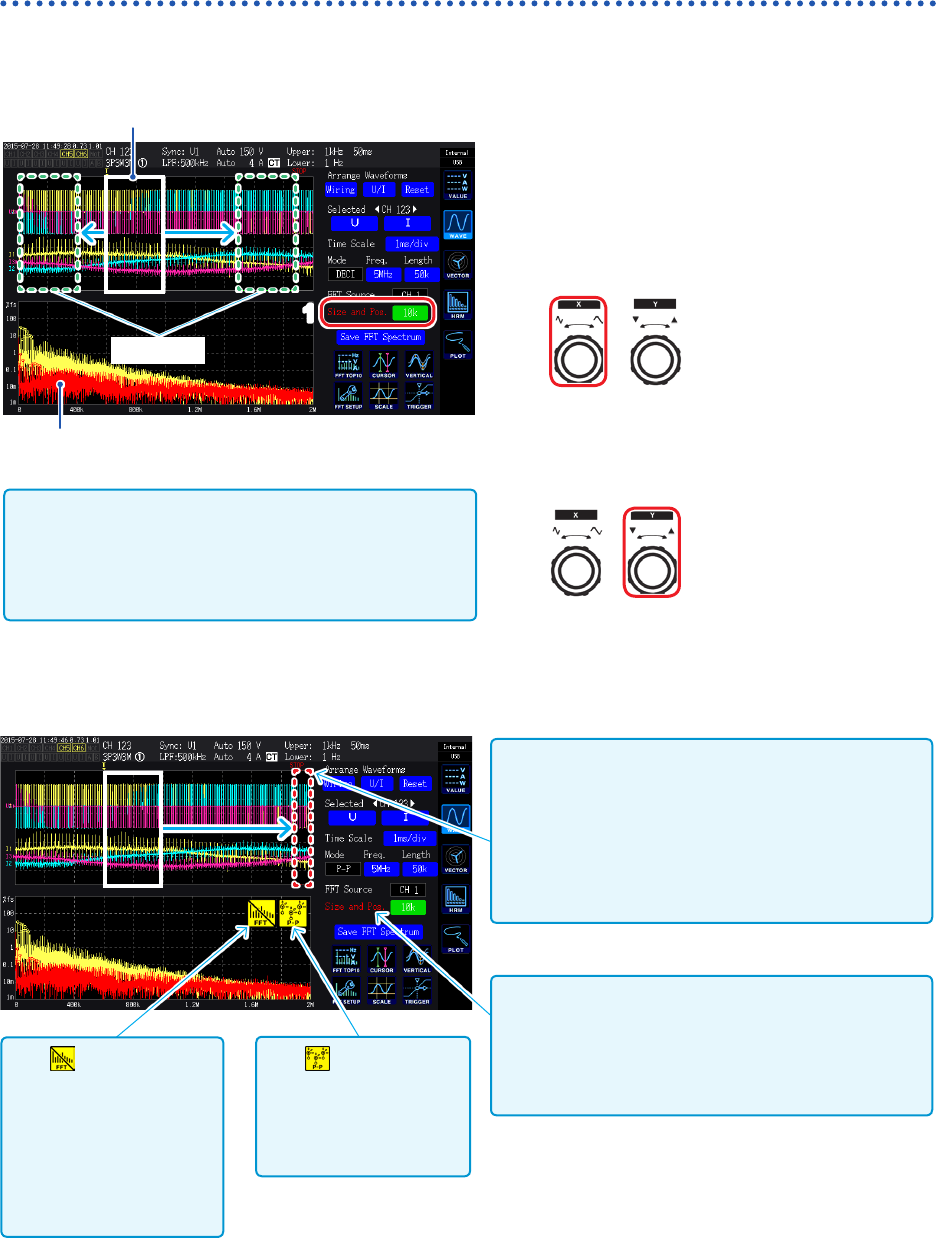

变更窗口的大小或位置
可左右移动窗口的位置,变更用于进行 FFT 分析的点数,或变更窗口大小。
窗口
绿色虚线
1
FFT图形显示区(第103 页)
绿色虚线表示变更位置与点数的设置之后的窗口
位置。
画面下部显示的是白色虚线的窗口内波形的
FFT
分析结果。
1
触摸 Size and Pos.
如果触摸数值,旋转旋钮则会点亮为绿色。
2
利用 X 旋转旋钮设置要进行 FFT分析的点数
(窗口大小)
选择项目 1 k5 k10 k50 k
转动旋转旋钮 选择
按下旋转旋钮 确定→熄
3
利用 Y 旋转旋钮变更窗口的位置
左右移动绿色虚线的位置。
转动旋转旋钮 选择
按下旋转旋钮 确定→熄
在下述情况下,
Size and Pos.显示为红色字符时
在显示
FFT分析结果的状态下,变更Size and
Pos.
的设置并且FFT 分析结果的显示与Size
and Pos.
的设置不一致时,会显示为红色字符。
显示
处于在存储模式下选
P-P 的状态(
105 )
显示红色虚线时
窗口位置不适当。在这种状态下,不能进行 FFT
分析。
请重新设置窗口位置。
例:
点数
>记录长度时
窗口大小与点数不一致时
显示
如果利用
[RUN/
STOP]
键停止存储,
则可能会进行显示。请
利用 [SINGLE] 键取得
波形。(第 100页)
105
查看 FFT 分析结果
可进行
FFT分析的最高频率会因采样速度 (Freq.) 的设置而发生下述变化。(表中的频率 - 频率分辨
率)为最大分析频率。
采样 5 MS/s 2.5 MS/s 1 MS/s
500 kS/s
250 kS/s
100 kS/s
50 kS/s 25 kS/s 10 kS/s
最高频率
(电压与电流)
2 MHz 1 MHz
400 kHz
200 kHz 100 kHz 40 kHz 20 kHz 10 kHz 4 kHz
最高频率
(马达输入)
20 kHz 20 kHz 20 kHz 20 kHz 20 kHz 20kHz 20 kHz 10 kHz 4 kHz
由于马达输入的模拟波形采样速度最大为 50 kS/s,因此,可进行 FFT分析的最高频率与电压 /
流波形不同。
另外,通过采样速度设置与点数设置相组合,进行 FFT 分析的频率分辨率会发生如下变化。
电压与电流波形
采样
点数
5 MS/s 2.5 MS/s 1 MS/s
500 kS/s
250 kS/s
100 kS/s
50 kS/s 25 kS/s 10 kS/s
1000 5 kHz 2.5 kHz
1 kHz
500 Hz 250 Hz 100 Hz 50 Hz 25 Hz 10 Hz
5000 1 kHz 500 Hz
200 H
z 100 Hz 50 Hz 20 Hz 10 Hz 5 Hz 2 Hz
10000 500 Hz 250 Hz
100 Hz
50 Hz 25Hz 10 Hz 5 Hz 2.5 Hz 1 Hz
50000 100 Hz 50 Hz 20 Hz 10 Hz 5 Hz 2 Hz 1 Hz 0.5 Hz 0.2 Hz
马达输入波形
采样
点数
5 MS/s 50 kS/s 25 kS/s 10 kS/s
1000 50 Hz 25 Hz 10 Hz
5000
10 Hz 5 Hz 2 Hz
10000
5 Hz 2.5 Hz
1 Hz
50000
1 Hz 0.5 Hz 0.2 Hz
由于马达输入的模拟波形采样速度最大为50 kS/s,因此,可进行 FFT 分析的频率分辨率与电压 /
电流波形不同。
在存储模式
( 95 页、 96 ) 下选择P-P ,使用Peak-Peak 压缩后的MAX 值进行FFT
分析。此时,画面上会显示 标记。
在存储模式下选择
DECI时,自动设置基于采样设置的本仪器内部的数字抗混叠滤波器。因此,即
使采样设置延迟,也可以抑制混叠的影响。
存储模式为 P-P 时,不设置数字抗混叠滤波器。
仅在显示
WAVE+FFT画面时进行 FFT 运算。因此,该画面中的波形显示更新等可能会变慢。
4
106
查看 FFT 分析结果

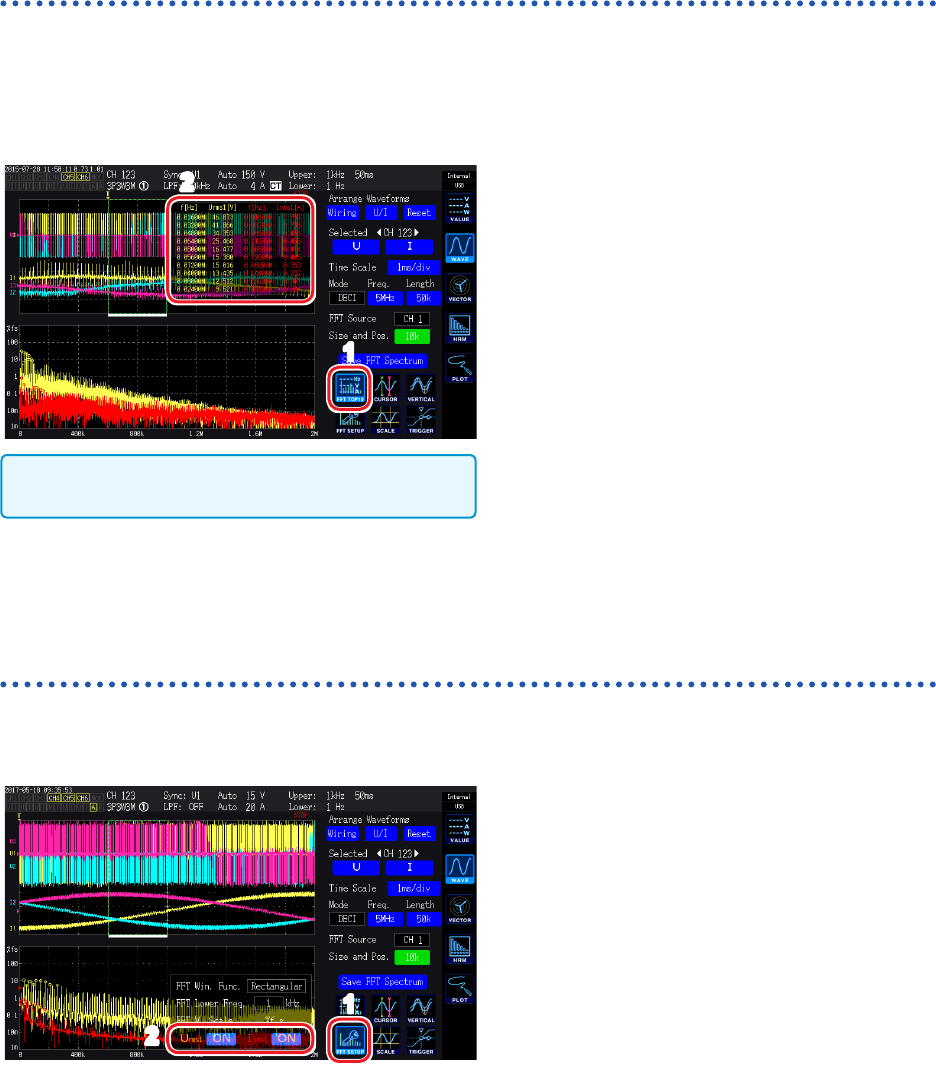

显示 FFT分析结果的数值
分别按电压与电流电平从高到低的顺序,拾取10 FFT 分析结果的数值来显示频率与电平。(以下
记为 FFT 峰值显示)
为带马达 &D/A 型号时,也可以按相同的方式显示模拟输入信号的 FFT分析结果。
2
1
可使用 LANGP-IB RS-232C FFT TOP10 的测量
值传送到计算机中。
1
触摸 FFT TOP10
FFT TOP10
窗口打开。
显示位数 6
与对象波形的量程联锁。
显示项目 频率、电平
设置 FFT分析结果显示的 ON/OFF
可对 FFT 分析结果的显示进行 ON/OFF操作。
2
1
1
触摸 FFT SETUP
2
按显示项目触摸 ON OFF进行切换
