40 接通 / 关闭电源 2.6 接通 / 关闭电源 接通电源之前请务必阅读 “ 使用注意事项 ” （第 12 页） 。 连接电源线、电压线与电流传感器之后，接通电源。 为了进行高精度的测量，打开本仪器的电源之后，请进行 30 分钟以上的预热 , 然后执行调零。 （第 43 页） 正面 ON/OFF 接通电源 将电源开关设为 ON 执行自测试 （仪器的自诊断） 。 （约 10 秒） 参照 ： “ 测量前的检查 ” （第 34 页） 结束…
39
连接电流传感器
超出测量范围时（使用 VT、CT）
请使用外挂的仪表用变压器 VT(PT)、仪表用变流器 CT。如果在本仪器中设置 VT 比、CT 比，则可直接读
取初级侧的输入值。
参照 ：“设置转换比（使用 VT(PT)或 CT 时）”（第 60 页）
危 险
处于接线状态时，请勿触摸VT(PT)、CT 及输入端子。由于通电部分是露出的，因此可
能会导致触电和人身伤害事故。
警 告
•
使用外挂
VT(PT) 时，请勿使次级侧形成短路。如果在短路状态下向初级侧施加电压，
则会导致次级侧流过大电流，造成烧毁或火灾事故。
•
使用外挂
CT时，请勿使次级侧形成开路。如果初级侧在开路状态下流过电流，次级侧
则会产生高电压，非常危险。
•
使用
VT(PT)、CT时，请将次级侧的 - 端子进行接地，以确保安全。
重要事项
外挂
VT(PT)和 CT 的相位差可能会使功率测量产生较大误差。要进行更正确的功率测量时，请在
所用电路频带中使用相位差较小的 VT(PT)、CT。
2
40
接通 / 关闭电源

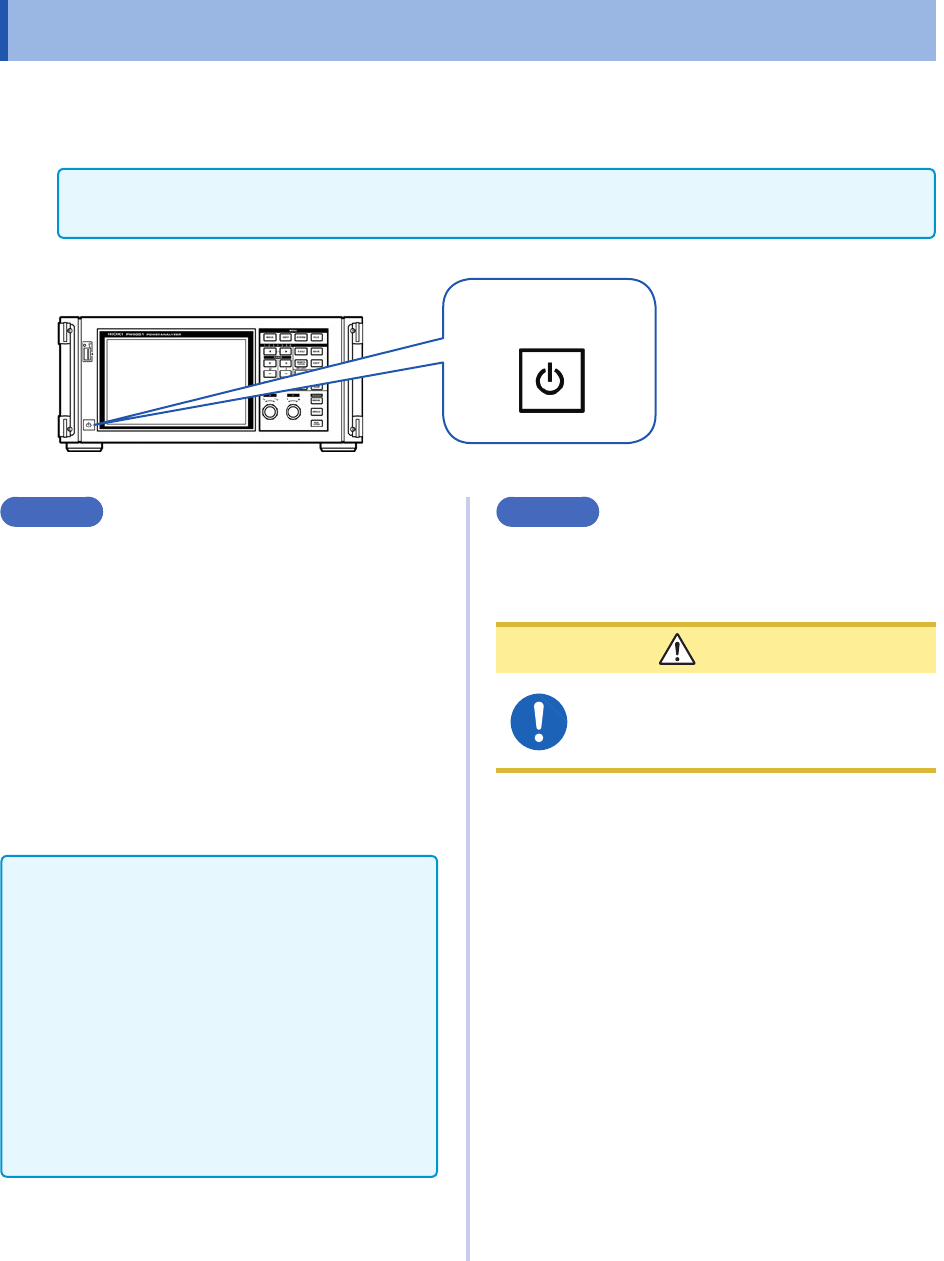

2.6 接通 / 关闭电源
接通电源之前请务必阅读“使用注意事项”（第12页）。
连接电源线、电压线与电流传感器之后，接通电源。
为了进行高精度的测量，打开本仪器的电源之后，请进行 30 分钟以上的预热 ,
然后执行调零。（第 43页）
正面
ON/OFF
接通电源
将电源开关设为
ON
执行自测试（仪器的自诊断）。（约 10秒）
参照 ：“测量前的检查”（第 34页）
结束之后，显示输入画面的 WIRING 页面。（初始
设置）
将
启动画面设为 LAST 时（第 34 页），显示上次结
束时的画面。
重要事项
在各项目出现不良时，在自测试画面中停止操
作。重新接通电源之后仍停止时，表明已发生
故障。
请执行下述步骤。
1. 请中止测量并切断测量线路，或从测量线路上拆
下电压线与电流传感器，然后切断主机电源。
2. 请拆下电源线与接线。
3. 请与销售店（代理店）或最近的HIOKI 营业据点
联系。
关闭电源
将电源开关设为
OFF
注 意
请勿在测量线路上连接电压线、电流
传感器的状态下切断电源。
否则会导致故障。
41
设置接线模式与电流传感器
2.7 设置接线模式与电流传感器
根据本仪器配置的通道数与测量线路设置接线模式。
首先，从 7 种接线模式中选择 1种。
然后，在 2 通道组合时，选择 1P3W/3P3W2M之一 ；3通道组合时，选择 3P3W3M/3V3A/3P4W之一。
CH1 CH2 CH3 CH4 CH5 CH6
模式 1 1P2W 1P2W 1P2W 1P2W 1P2W 1P2W
模式 2 1P3W/3P3W2M 1P2W 1P2W 1P2W 1P2W
模式 3 1P3W/3P3W2M 1P2W 1P3W/3P3W2M 1P2W
模式 4 1P3W/3P3W2M 1P3W/3P3W2M 1P3W/3P3W2M
模式 5 3P3W3M/3V3A/3P4W 1P2W 1P2W 1P2W
模式 6 3P3W3M/3V3A/3P4W 1P3W/3P3W2M 1P2W
模式 7 3P3W3M/3V3A/3P4W 3P3W3M/3V3A/3P4W
可选择的接线模式因配置的通道数而异。仅可选择下标中带有勾号 (
) 的接线模式。为多通道组合时，需
要连接相同的电流传感器。
配置通道数 1 2 3 4 5 6
模式 1
模式
2 -
模式
3 - - - - -
模式
4 - - -
-
模式
5 - -
模式
6 - - - -
模式
7 - - - - -
关于接线
规格（第 238页）中记载了接线图。
接线 说明
1P2W 单相 2 线
测量 DC线路时也选择该接线。
电流传感器的连接目标不管是 Source侧还是Ground 侧，均可进行测量。接线图记载了这 2种模
式。
1P3W 单相 3 线 -
3P3W2M
三相 3线
是使用三相三角接线线路的 2个通道按两瓦表法进行测量的方法。
即使因不平衡而导致失真的波形，也可以正确地测量其有功功率。
不平衡线路的视在功率、无功功率或功率因数的值可能会与其它测量仪器不同。在这种情况下，
请使用 3V3A或 3P3W3M。
3V3A 三相 3线
是使用三相三角接线线路的 3个通道按两瓦表法进行测量的方法，用于重视与3193 等原来的功率
计之间的兼容性的情况。
即使是不平衡的线路，不仅可正确地测量有功功率，还可以正确地测量视在功率、无功功率或功率因数。
3P3W3M 三相 3线
是使用三相三角接线线路的 3个通道按 3瓦表法进行测量的方法。
即使在PWM 变频器测量中高频成分的泄漏电流较大并且 3V3A条件下出现误差的情况下，也可
以正确地测量，因此适合测量马达功率。
3P4W 三相 4 线 是使用三相 Y(Star)接线线路的 3个通道按 3 瓦表法进行测量的方法。
