195 使用 RS-232C 设置 D-sub 9 针连接器 可在 RS-232C 接口与外部控制接口中切换使用本仪器的 D-sub9 针连接器。 注 意 • 要连接不支持 9 号针供电的设备时，请勿进行 Bluetooth ® 设置。否则可能会导致连接 设备故障。 • 由于选件 9637 RS-232C 电缆未连接 9 号针，因此，不能经由电缆进行供电。 • 可供给的电源最大为 200 mA 。 2 3 1 按下 [SYSTEM] 键…
194
使用 RS-232C
9.4 使用 RS-232C
如果将选件RS-232C 连接线连接到本仪器上，则可通过RS-232C的串行通讯经由 PC或控制器进
行控制，或利用接点开关控制累计的开始与停止。
警 告
•
装卸接口连接器时，请关闭各仪器的电源。否则会导致触电事故。
•
为避免损坏本仪器，请不要使连接器发生短路或输入电压。
•
请务必连接在连接仪器的
RS-232C 连接器上。如果连接在电气规格不同的连接器上，
则会导致触电事故或仪器损坏。
注 意
连接后请务必拧紧螺钉。如果连接器连接不牢固，就无法满足规格要求，并可能会导致
故障。
使用注意事项
只能使用
LAN、RS-232C、GP-IB中的一个。
如果混用多个接口，则可能会导致通讯停止等误动作。
规格
通讯方式 全双工 异步方式
通讯速度
9,600bps/19,200bps/38,400bps/57,600bps/115,200bps/230,400bps
数据长度 8 位
奇偶性 无
停止位
1位
信息终止符（定界符） 接收时 ：CR+LF
发送时 ：CR+LF
流程控制 无
电气规格
输入电压电平
5 ～ 15 V ON
-15
～ -5 V OFF
输出电压电平
+5 V以上 ON
-5 V
以下 OFF
连接器 接口连接器的针配置 （D-sub 9 针 公头 嵌合固定螺钉 #4-40）
输入输出连接器为终端 (DTE) 规格
推荐电缆 ：9637 RS-232C电缆（计算机用）
参照 ：“连接 RS-232C 电缆”（第 196页）
使用 USB-串行转换器连接 PC时，可能需要使用转接头（公头 -母头转换器）、直 - 交叉转换器。
使用字符代码 ：
ASCII代码
195
使用 RS-232C

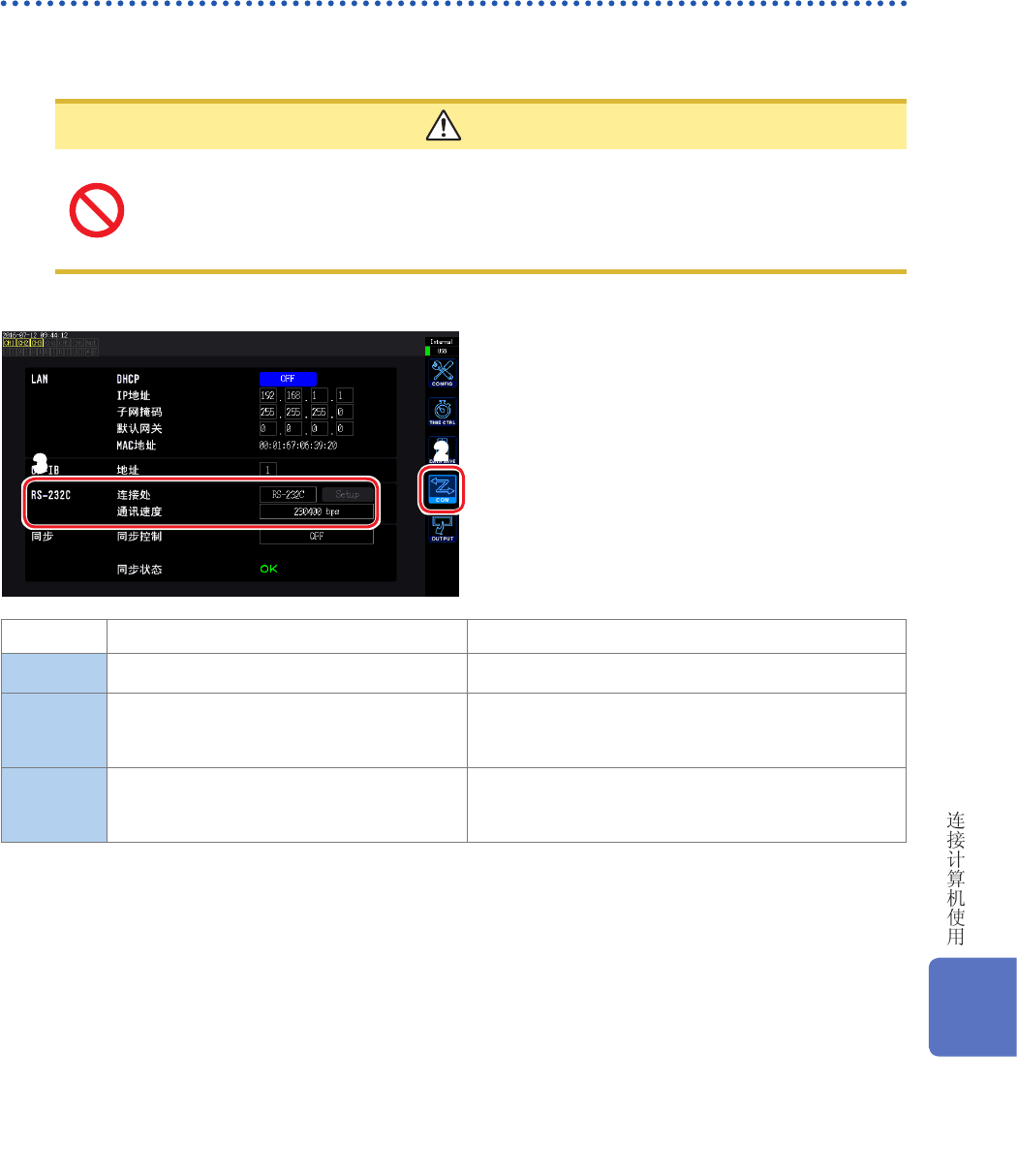

设置 D-sub 9针连接器
可在 RS-232C 接口与外部控制接口中切换使用本仪器的 D-sub9针连接器。
注 意
•
要连接不支持
9号针供电的设备时，请勿进行Bluetooth
®
设置。否则可能会导致连接
设备故障。
•
由于选件
9637 RS-232C电缆未连接 9 号针，因此，不能经由电缆进行供电。
•
可供给的电源最大为
200 mA。
2
3
1
按下 [SYSTEM] 键
2
触摸 COM
3
触摸
连接处
进行设置
连接目标 内容 补充
RS-232C 功能相当于 RS-232C接口。
与外部设备连接之后，可利用通讯命令控制本仪器。
Bluetooth
®
功能相当于 RS-232C接口。
可通过连接器的 9号针供给 5 V电源，对
Bluetooth
®
-RS-232C转换连接器设备进行驱动。
与外部设备与 Bluetooth
®
连接之后，可利用通讯命令控制本仪器。
EXT Ctrl
功能相当于外部控制接口。
通过连接器的 9号针供给 5 V电源。
与外部设备连接之后，可利用逻辑信号或短路
/开路的接点信
号控制本仪器。
参照 ：“8.4 利用外部信号控制累计”（第 178页）
4
从下述各项中选择并触摸
通讯速度
9,600bps/19,200bps/38,400bps/57,600b
ps/115,200bps/230,400bps
9
196
使用 RS-232C

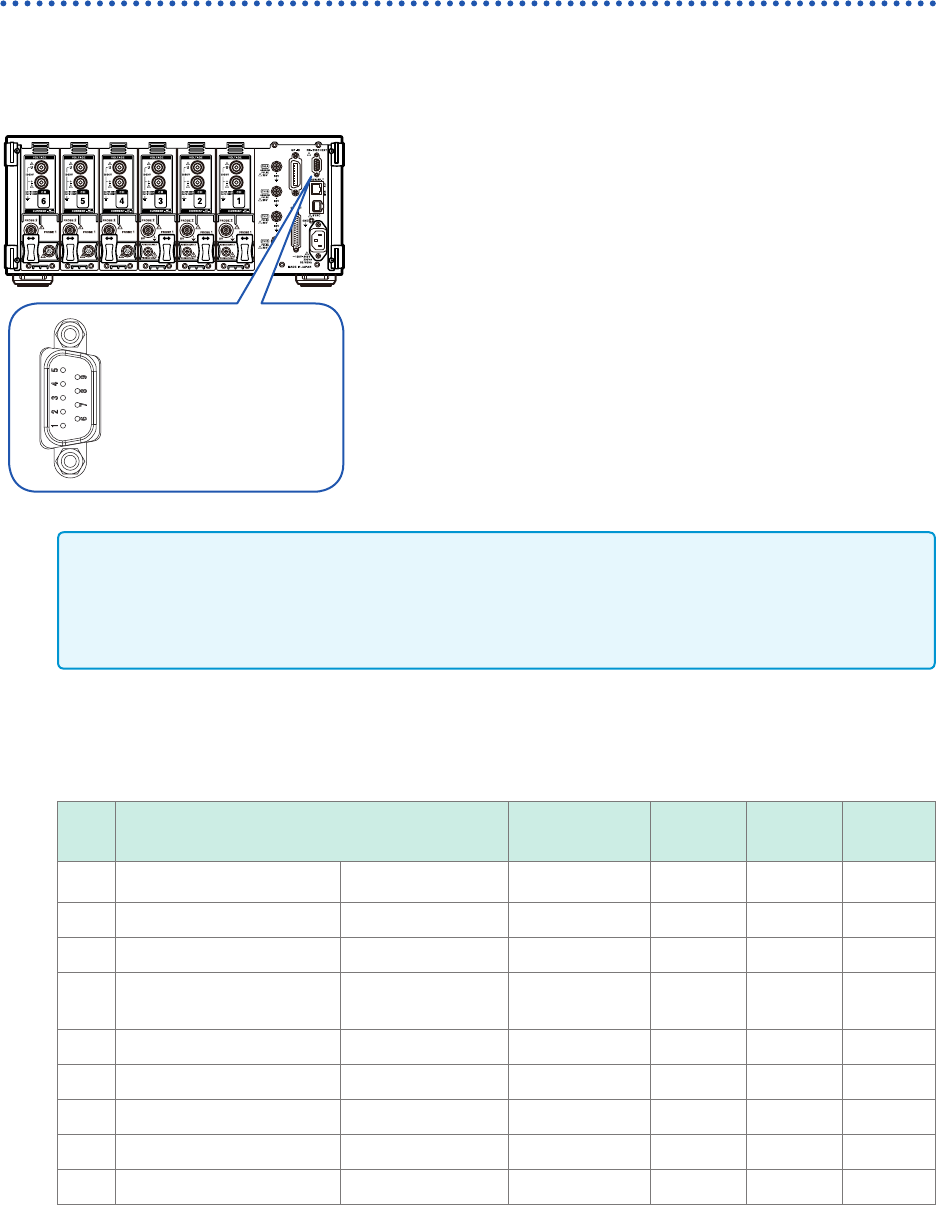

连接 RS-232C电缆
推荐电缆 ：9637 RS-232C电 缆（ 1.8m、9-9针、交叉线）
背面
D-sub 9针 公头
嵌合固定螺钉
#4-40
20V
ANALOG
PULSE
CH A
20V
ANALOG
PULSE
CH B
20V
PULSE
CH C
20V
PULSE
CH D
GND
225VA
100V
-
240V
50/60Hz
D /A
OUTPUT
MADE IN JAPAN
SYNC
IN ACT LINKOUT
50V
50V
50V
50V
RS 232C / EXTGP IB
1000BASE T
1
将 RS-232C 连接线连接到本仪器的 D-sub 9针连接器上。
请务必用螺钉固定。
2
请将控制器的通讯协议设为与本仪器相同。
请务必对控制器进行以下设置。
•
异步方式
•
通讯速度 ：
9,600bps/19,200bps/38,400bps/57,600b
ps/115,200bps/230,400bps
（请调节为本仪器的设置）
•
停止位 ：
1位
•
数据长度 ：
8位
•
奇偶性校验 ：无
•
流程控制 ：无
•
与控制器
(DTE) 连接时，请准备符合本仪器侧连接器及控制器侧连接器规格的交叉线。
•
请务必将控制器的通讯协议设置设为规格设置。
(第 192 页 )
•
使用
USB- 串行电缆时，可能需要使用转接头、直- 交叉转换器。请根据本仪器的连接器与
USB-串行电缆连接器的规格进行适当的准备。
输入输出连接器为终端 (DTE) 规格。
本仪器使用 2、3、5、7 和 8号针。不使用其它针。
针
编号
相互连接电路名称
CCIT电路编号 EIA略号 JIS 略号 惯用略号
1 数据通道接收载波检测 Carrier Detect 109 CF CD DCD
2
接收数据 Receive Data 104 BB RD RxD
3
发送数据 Send Data 103 BA SD TxD
4
数据终端就绪
Data Terminal
Ready
108/2 CD ER DTR
5
信号用接地 Signal Ground 102 AB SG GND
6
数据设置就绪 DATA Set Ready 107 CC DR DSR
7
发送要求 Request to Send 105 CA RS RTS
8
可发送 Clear to Send 106 CB CS CTS
9
被叫显示 Ring Indicator 125 CE CI RI
