29 基本操作 （画面显示与画面构成） 通用画面显示 下图所示为画面示例。显示会因设置而异。 下面说明所有画面通用显示的项目。 1 4 3 2 5 1 实际时间显示 显示时钟 （年、月、日、时、分、秒） 。 2 警告指示灯 1 2 显示各输入通道的同步状态与超出状态。 1 左面的示例表示 CH2 处于同步解锁状态。 CH1 ～ CH6 输入通道 灰色 配备的通道 Mot 马达输入通道 黄色 处于同步解锁状态的通道 2 按通道显示 U 与…
28
基本操作（画面显示与画面构成）
键盘窗口
画面 说明
利用键盘输入注释、单位、文件夹名。
该窗口打开时，仅可触摸窗口内部。
Esc 取消字符输入并关闭窗口。
Clr 删除所有输入字符。
A/a 切换大写字符与小写字符。
（123） 切换字母、数值、符号。
BS 删除输入位置的前 1个字符。
Del 删除输入位置的 1个字符。
Ent 确定字符输入并关闭窗口。
←
→ 左右移动输入位置。
数字键窗口
画面 说明
输入数值。
该窗口打开时，仅可触摸窗口内部。
Esc 取消字符输入并关闭窗口。
Clr 删除所有输入字符。
BS 删除输入位置的前 1个数字。
Del 删除输入位置的 1个数字。
Ent 确定数值输入并关闭窗口。
←
→ 左右移动输入位置。
+/- 可输入字符时显示。
T,G,M,k
_,m,u,n
可输入 k（千）、M（兆）等接头词时显示。
如果选择
_
，则会清除接头词。
不能输入接头词时不显示。
29
基本操作（画面显示与画面构成）
通用画面显示
下图所示为画面示例。显示会因设置而异。
下面说明所有画面通用显示的项目。
1 432 5
1
实际时间显示 显示时钟（年、月、日、时、分、秒）。
2
警告指示灯
1
2
显示各输入通道的同步状态与超出状态。
1 左面的示例表示CH2处于同步解锁状态。
CH1 ～ CH6 输入通道 灰色 配备的通道
Mot 马达输入通道 黄色 处于同步解锁状态的通道
2 按通道显示U与 I 或 A与 B 的超出状态。
U 电压输入 A CH A 模拟 DC 输入 灰色 正常测量
I 电流输入 B CH B模拟 DC输入 黄色 量程超出
红色 峰值超出
左面的示例所示为 CH1的电流输入超出量程，CH3 的电压输入超出峰值的情况。
3
设置指示灯 请参照“测量画面显示”（第 30 页）。
4
操作状态指示灯
保持期间点亮。
表示累计功能的运作状态。
黄色 ：待机期间，绿色 ：累计期间，
红色 ：累计停止期间
峰值保持期间点亮。 处于按键锁定状态时点亮。
为 2台同步的主机时点亮。 利用 LAN连接到网络时点亮
为 2台同步的副机时点亮。
5
媒介指示灯
用电平表显示内存、
U盘的使用状况。
使用率约为
95%时，变为红色显示。
1
30
基本操作（画面显示与画面构成）

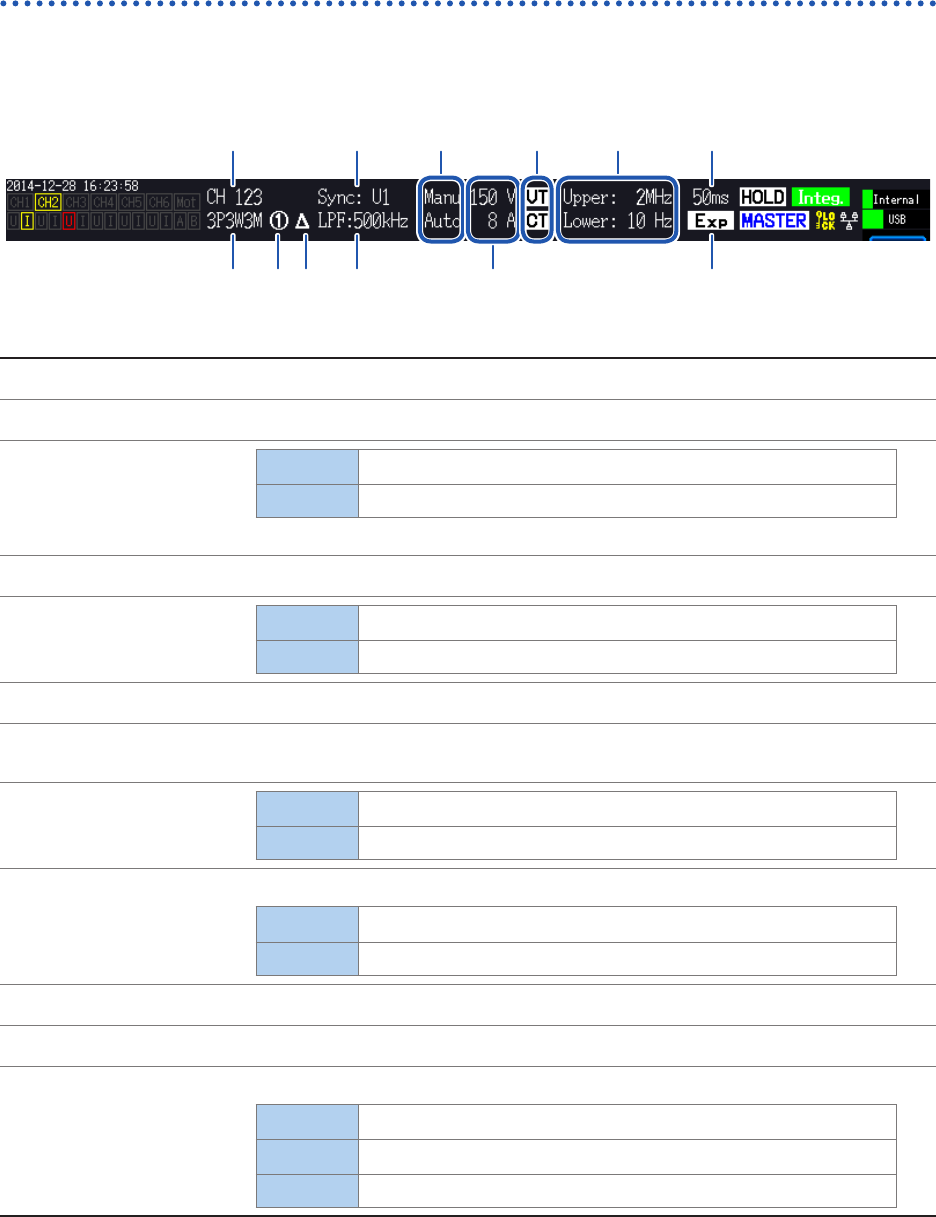

测量画面显示
下图所示为画面示例。显示会因设置而异。
下面对仅在测量画面中显示的画面进行说明。将该区域称之为“设置指示灯”。
1
7 8 9 10 1211
2 3 4 5 6
1
组合通道 显示按相同接线组合的通道。
2
同步源 显示确定周期（零交叉，是测量的基本）的源的设置。
3
AUTO 量程
Auto AUTO 量程功能ON
Manu AUTO
量程功能 OFF
上段为电压设置，下段为电流设置。
4
转换比 进行 VT比、CT 比设置时显示。
5
测量上限下限频率
Upper 测量上限频率的设置
Lower 测量下限频率的设置
6
数据更新速率 显示数据更新速率的设置。
7
接线模式
显示已设置的接线模式。
按接线模式设置通道的组合方法，并根据测量线路设置接线模式。
8
电流传感器连接端子
1 电流传感器选择 Probe1时
2 电流传感器选择 Probe2时
9
Δ
转换设置
显示
Δ
转换功能的运作状态。
Δ Δ
转换
ON
无显示
Δ
转换 OFF
10
LPF 显示低通滤波器的设置。
11
量程 显示所设置的量程。上段为电压设置，下段为电流设置。
12
平均
显示平均设置。
Add
简单平均
Exp
指数化平均
无显示 OFF
