130 简易图形化功能 纵轴 / 横轴转换比设置、累计满量程设置 设置 X-Y 绘制功能的图形绘制区域的纵轴 / 横轴转换比。 1、3 4 2 1 触摸 SCALE 纵轴 / 横轴转换比窗口打开。 2 对显示最大值与最小值进行设置 触摸 MAX/MIN ，在数字键窗口中输入任 意值。 3 再次触摸 SCALE 窗口关闭。 4 设置 Integ. f .s. （累计满量程） 用 X-Y 图形显示累计值时进行设置 。 （第 169 页） 选…
129
简易图形化功能
X-Y绘制功能
可从基本测量项目中选择 X 轴（横轴）与 Y轴（纵轴），绘制简易的 X-Y图形。
可同时绘制 2 组图形。
3 2
4
4
1
按下 [MEAS] 键
2
触摸 PLOT
3
触摸 X-Y PLOT
4
选择显示项目
选择
X1、Y1、X2、Y2这 4 个项目。
可进行X1-Y1 与 X2-Y2 共计2 组的图形显
示。
•
X1-Y1图形
X1轴的刻度显示 ：绘制区域下部（黄色）
Y1轴的刻度显示 ：绘制区域左侧（黄色）
•
X2-Y2图形
X2轴的刻度显示 ：绘制区域上部（浅蓝色）
Y2
轴的刻度显示 ：绘制区域右侧（浅蓝色）
76 8
5
76 8
5
5
选择图形的显示 / 不显示
（每次触摸，都会进行切换）
ON
显示图形
OFF
不显示图形
6
选择绘制点的插补方法
（每次触摸，都会进行切换）
DOT
用点绘制测量值
（不进行插补）
LINE
对测量值进行直线插补并绘制
7
触摸 PEN UP 或 PEN DOWN，选择绘制
操作的 ON/OFF
（每次触摸，都会进行切换）
PEN UP
不绘制
PEN DOWN
绘制
8
触摸 CLEAR
清除显示的图形。
•
根据显示更新速率绘制各数据更新速率的测量值。会在进行绘制的位置上显示笔形标记
( )。
•
X-Y图形中设置的D/A13 ～ D/A16 与 D/A 输出项目或 D/A监视图形中的D/A输出项目的D/A13 ～
D/A16是联锁的。（第 127 页）
•
不能在
X-Y绘制画面中保存已绘制图形的测量值。
•
要保存已绘制的画面时，请使用画面硬拷贝（第
148页）。
•
如果进行下述操作，已绘制的图形则会被清除，并开始绘制新图形。
•
显示项目的变更
•
影响到其它测量值的设置变更（例 ：量程、接线、同步源、
LPF等）
5
130
简易图形化功能
纵轴 /横轴转换比设置、累计满量程设置
设置 X-Y 绘制功能的图形绘制区域的纵轴 /横轴转换比。
1、3 4
2
1
触摸 SCALE
纵轴 / 横轴转换比窗口打开。
2
对显示最大值与最小值进行设置
触摸
MAX/MIN，在数字键窗口中输入任
意值。
3
再次触摸 SCALE
窗口关闭。
4
设置 Integ. f.s.（累计满量程）
用
X-Y 图形显示累计值时进行设置。（第
169页）
选择项目 ：1/10、1/2、1、5、10、50、
100、500、1000、5000、10000
X-Y图形中的 Integ. f.s. （累计满量程）与 D/A 输出项目（第 169页）中的累计满量程或 D/A 监视图形（第
127页）中的 Integ. f.s. （累计满量程）是联锁的。
如果变更某 1 位置的设置，其它位置的设置也会被变更。
131
6

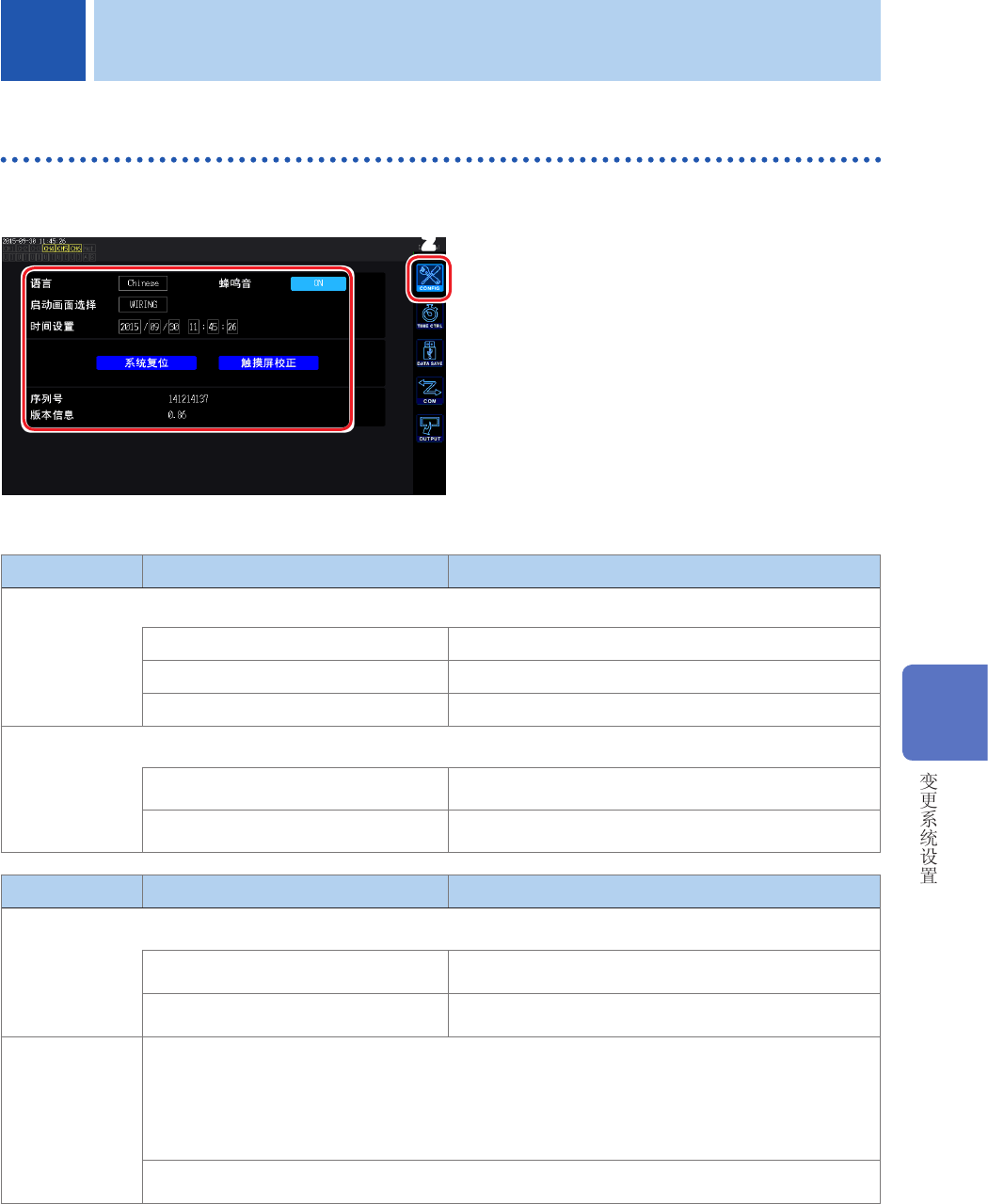

变更系统设置
进行设置的确认与变更
可确认本仪器的版本，变更显示语言、蜂鸣音等设置。
2
1
按下 [SYSTEM] 键
2
触摸 CONFIG
可进行下述确认与设置。
•
显示语言
•
蜂鸣音
•
启动画面
•
时钟
•
触摸面板的补偿
(第 132 页 )
•
制造编号
: 制造编号由 9 位数字构成。其中，左
起
2 位为制造年份，接下来 2 位为
制造月份。
•
本仪器的版本
项目 选择项目 内容
语言
设置要显示的语言。
Japanese 日文
English 英文
Chinese 中文（简体）
蜂鸣音
设置操作键与触摸面板时的蜂鸣音。
ON 鸣响蜂鸣音。
OFF 不鸣响蜂鸣音。
项目 选择项目 内容
启动画面选择
设置启动本仪器时显示的画面。
WIRING 用于显示接线画面。
LAST 用于显示上次电源 OFF时的画面。
时间设置
•
设置本仪器内置时钟的日期与时间。
•
利用该时钟管理实际时间控制或文件信息。
使用之前请确认日期与时间是否正确。
•
触摸要变更的位数，然后在数字键窗口中输入数值。（第
28页）
可设置范围 ：
2015/01/01 00:00:00 ～ 2077/12/31 23:59:59
6 变更系统设置
