28
基本操作（画面显示与画面构成）
键盘窗口
画面 说明
利用键盘输入注释、单位、文件夹名。
该窗口打开时，仅可触摸窗口内部。
Esc 取消字符输入并关闭窗口。
Clr 删除所有输入字符。
A/a 切换大写字符与小写字符。
（123） 切换字母、数值、符号。
BS 删除输入位置的前 1个字符。
Del 删除输入位置的 1个字符。
Ent 确定字符输入并关闭窗口。
←
→ 左右移动输入位置。
数字键窗口
画面 说明
输入数值。
该窗口打开时，仅可触摸窗口内部。
Esc 取消字符输入并关闭窗口。
Clr 删除所有输入字符。
BS 删除输入位置的前 1个数字。
Del 删除输入位置的 1个数字。
Ent 确定数值输入并关闭窗口。
←
→ 左右移动输入位置。
+/- 可输入字符时显示。
T,G,M,k
_,m,u,n
可输入 k（千）、M（兆）等接头词时显示。
如果选择
_
，则会清除接头词。
不能输入接头词时不显示。
29
基本操作（画面显示与画面构成）
通用画面显示

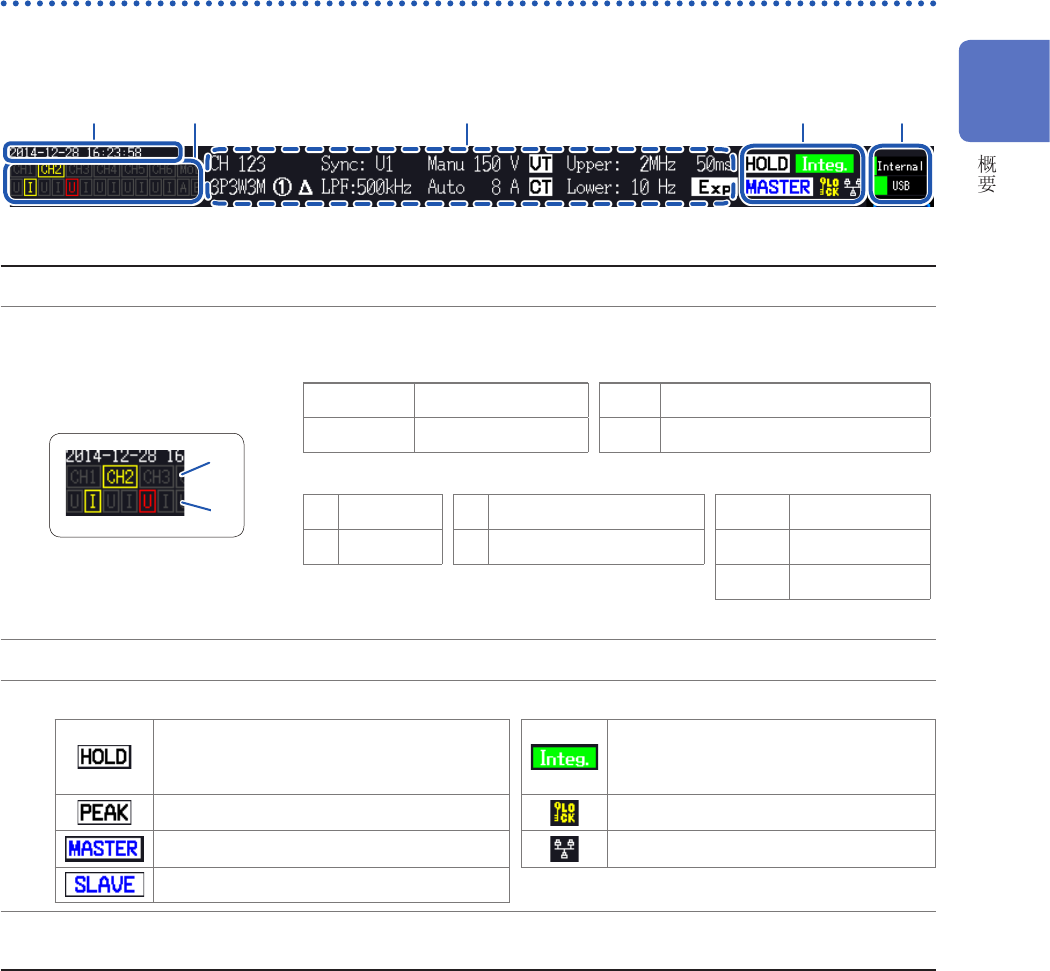

下图所示为画面示例。显示会因设置而异。
下面说明所有画面通用显示的项目。
1 432 5
1
实际时间显示 显示时钟（年、月、日、时、分、秒）。
2
警告指示灯
1
2
显示各输入通道的同步状态与超出状态。
1 左面的示例表示CH2处于同步解锁状态。
CH1 ～ CH6 输入通道 灰色 配备的通道
Mot 马达输入通道 黄色 处于同步解锁状态的通道
2 按通道显示U与 I 或 A与 B 的超出状态。
U 电压输入 A CH A 模拟 DC 输入 灰色 正常测量
I 电流输入 B CH B模拟 DC输入 黄色 量程超出
红色 峰值超出
左面的示例所示为 CH1的电流输入超出量程，CH3 的电压输入超出峰值的情况。
3
设置指示灯 请参照“测量画面显示”（第 30 页）。
4
操作状态指示灯
保持期间点亮。
表示累计功能的运作状态。
黄色 ：待机期间，绿色 ：累计期间，
红色 ：累计停止期间
峰值保持期间点亮。 处于按键锁定状态时点亮。
为 2台同步的主机时点亮。 利用 LAN连接到网络时点亮
为 2台同步的副机时点亮。
5
媒介指示灯
用电平表显示内存、
U盘的使用状况。
使用率约为
95%时，变为红色显示。
1
