127
简易图形化功能
5.8 简易图形化功能

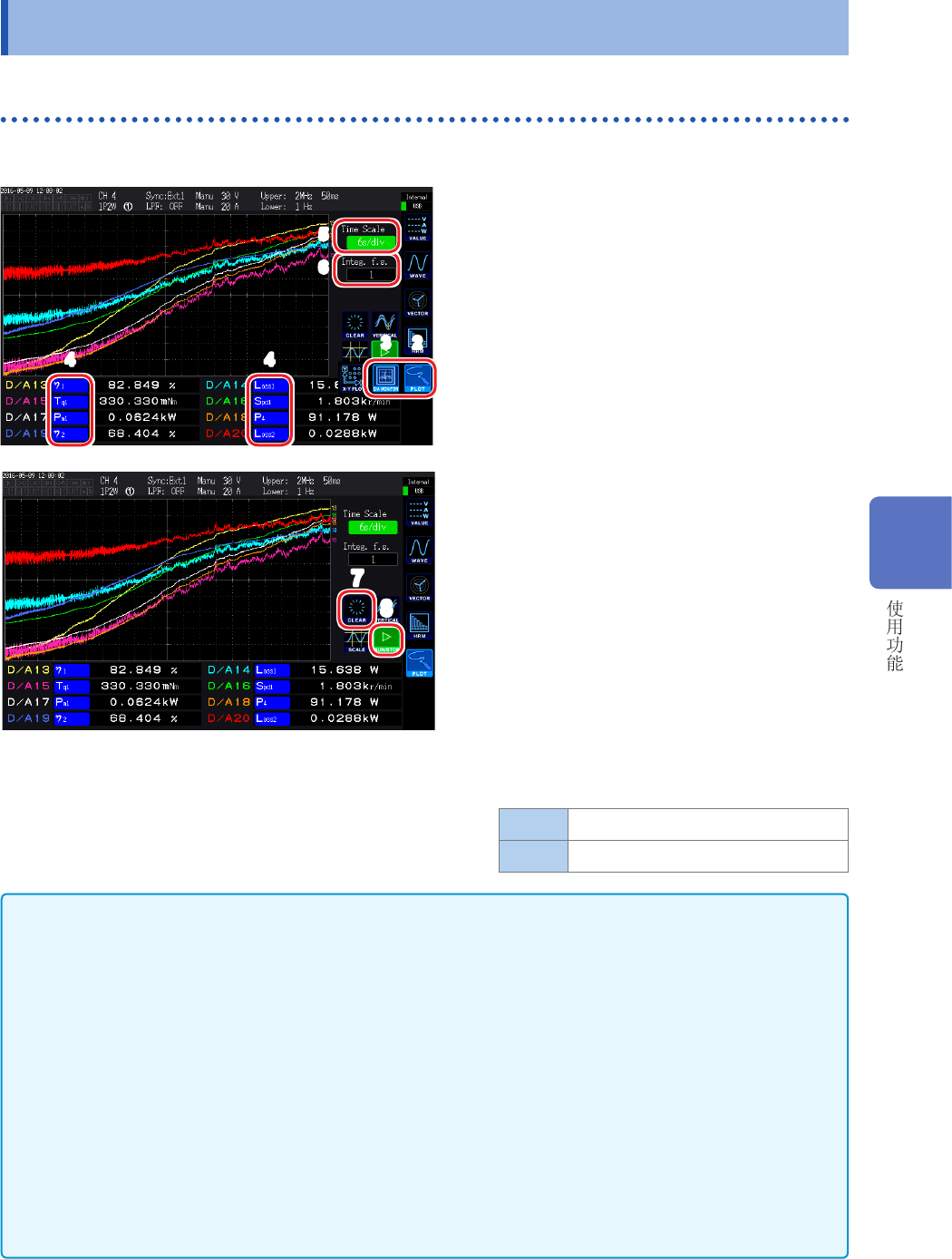

D/A监视图形
按时间系列，对最多 8 项作为 D/A输出项目选择的测量值进行图形显示。
23
6
4 4
5
8
7
1
按下 [MEAS] 键
2
触摸 PLOT
3
触摸 D/A MONITOR
4
选择 D/A 输出项目
可在D/A 输出项目显示区域中选择任意8个基
本测量项目进行显示。
5
触摸 Time Scale，然后利用 X 旋转旋钮
选择时间轴
选择项目 ：300ms/div、1.5s/div、
3s/div
、6s/div、12s/div、30s/div、
1min/div、3min/div、6min/div、
10min/div
、30 min/div、1h/div、
3h/div
、6h/div、12h/div、1day/div
6
设置 Integ. f.s. （累计满量程）
用图形显示累计值时设置。（第 169页）
选择项目 ：1/10、1/2、1、5、10、50、
100、500、1000、5000、10000
7
触摸 CLEAR
清除显示的绘制数据。
8
设置波形的绘制 / 停止绘制
（每次触摸，都会进行切换）
RUN
波形绘制
STOP
停止波形绘制
•
D/A 监视图形中的D/A 输出项目 (D/A13 ～ D/A20) 与 D/A 输出项目（第159 页）中的D/A13 ～
D/A20
或 X-Y图形（第 128 页）中的D/A13 ～ D/A16 是联锁的。如果变更某1 位置的设置项目，其它
位置的设置项目也会被变更。
•
D/A监视图形中的Integ. f.s. （累计满量程）与D/A 输出项目（第169 页）中的累计满量程或 X-Y 图形
（第 128 页）中的 Integ. f.s. （累计满量程）是联锁的。如果变更某 1位置的设置，其它位置的设置也会
被变更。
•
不能在
D/A监视图形画面中保存已绘制图形的测量值。
•
要保存已绘制的画面时，请使用画面硬拷贝（第
137页）。
•
如果进行下述操作，已绘制的图形则会被清除，并开始绘制新图形。
•
将波形绘制设置从
STOP切换为 RUN 时
•
D/A输出项目的设置
•
Time Scale的变更
•
影响到其它测量值的设置变更（例 ：量程、接线、同步源、
LPF等）
5
128
简易图形化功能
详细显示设置
可按 D/A 输出项目进行绘制数据的显示 /不显示设置、纵轴转换比的 MAX值 /MIN 值设置。图形绘制
区域的上端为 MAX 值，下端为 MIN值。
2
3 4
1,5
1
触摸 VERTICAL
详细显示设置窗口打开。
进行显示的 ON/OFF 设置时
2
按 D/A 输出项目触摸 ON/OFF进行切换
ON
显示绘制数据
OFF
不显示绘制数据
设置纵轴转换比时
3
触摸 Scale
Manu
手动设置
Auto
自动设置
自动设置
MAX/MIN值，以使图形收
入到画面范围内。
将 Scale 设为 Manu时
4
触摸 MAX 或 MIN，输入任意值
在数字键窗口（第
28页）中输入任意值。
5
触摸 VERTICAL
窗口关闭。
纵轴转换比显示
一览显示已将显示设为 ON 的 D/A输出项目绘制数据的纵轴转换比。
1,2
MAX值
MIN值
1
触摸 SCALE
纵轴转换比窗口打开。
2
再次触摸 SCALE
窗口关闭。
129
简易图形化功能
X-Y绘制功能
可从基本测量项目中选择 X 轴（横轴）与 Y轴（纵轴），绘制简易的 X-Y图形。
可同时绘制 2 组图形。
3 2
4
4
1
按下 [MEAS] 键
2
触摸 PLOT
3
触摸 X-Y PLOT
4
选择显示项目
选择
X1、Y1、X2、Y2这 4 个项目。
可进行X1-Y1 与 X2-Y2 共计2 组的图形显
示。
•
X1-Y1图形
X1轴的刻度显示 ：绘制区域下部（黄色）
Y1轴的刻度显示 ：绘制区域左侧（黄色）
•
X2-Y2图形
X2轴的刻度显示 ：绘制区域上部（浅蓝色）
Y2
轴的刻度显示 ：绘制区域右侧（浅蓝色）
76 8
5
76 8
5
5
选择图形的显示 / 不显示
（每次触摸，都会进行切换）
ON
显示图形
OFF
不显示图形
6
选择绘制点的插补方法
（每次触摸，都会进行切换）
DOT
用点绘制测量值
（不进行插补）
LINE
对测量值进行直线插补并绘制
7
触摸 PEN UP 或 PEN DOWN，选择绘制
操作的 ON/OFF
（每次触摸，都会进行切换）
PEN UP
不绘制
PEN DOWN
绘制
8
触摸 CLEAR
清除显示的图形。
•
根据显示更新速率绘制各数据更新速率的测量值。会在进行绘制的位置上显示笔形标记
( )。
•
X-Y图形中设置的D/A13 ～ D/A16 与 D/A 输出项目或 D/A监视图形中的D/A输出项目的D/A13 ～
D/A16是联锁的。（第 127 页）
•
不能在
X-Y绘制画面中保存已绘制图形的测量值。
•
要保存已绘制的画面时，请使用画面硬拷贝（第
148页）。
•
如果进行下述操作，已绘制的图形则会被清除，并开始绘制新图形。
•
显示项目的变更
•
影响到其它测量值的设置变更（例 ：量程、接线、同步源、
LPF等）
