78
查看马达测量值（带马达 &D/A型号）
3.6 查看马达测量值（带马达 &D/A 型号）
本仪器的带马达 &D/A 型号可通过与外部扭矩传感器及转速表组合对马达进行分析。
另外，用于马达分析的马达输入部分可用作独立的2 通道模拟 DC 输入或 4通道脉冲输入，也可以用
作波形测量的触发。
参照 ：“触发的设置”（第 98页）
显示马达测量值
在基本显示 (BASIC) 画面中显示
2
滤波器设置CH A与CH B 的输入
马达输入的同步源
扭矩
转速
马达功率
转差率
1
按下 [MEAS] 键
2
触摸 VALUE
3
利用 [CH] 的 / 将显示切换为 AB
每按下
/
，
都会切换显
示的通道。
显示马达输入时，画面上部会显示下述内容。
CH A、CH B的输入
上段表示 CH A的输入设置，下段表示 CH B的输入设置。
显示 Analog、Freq、Pulse其中一项。
马达输入的同步源
显示确定作为测量之根本的周期（零交叉）的源的设置。
双模式时，分上下 2段进行显示。
滤波器设置
上段表示
CH A的量程与滤波器，下段表示 CH B的量程与滤波器。
为
Analog
设置时，
显示量程与滤波器的 ON/OFF。
为
Freq与 Pulse
时，
用 Weak/Strong/OFF
显示滤波器类型。
马达输入的操作模式为双模式时
扭矩 1
转速 转速 2
扭矩 2
马达功率 1 马达功率 2
转差率 1 转差率 2
79
查看马达测量值（带马达 &D/A型号）
在选择显示 (CUSTOM) 画面中显示
2
1
3
1
为 2 台同步功能的数值同步模式时，首先
选择Master（主机）项目或Slave（副机）
项目
2
触摸 CH AB
3
选择要显示的项目
Tq 扭矩值
Spd 转速
Pm 马达功率
Slip 转差率
执行马达输入的调零
下述状况时，执行调零，以除去因输入信号偏移量而产生的误差。
•
在
CH A或 CH B 中输入模拟 DC电压时
•
用频率进行扭矩输入时
下述状况时，请在扭矩信号或转速信号为零输入的状态下执行调零。
•
未产生扭矩却显示扭矩值时
•
旋转停止却显示转速时
1
3
2
1
按下 [MEAS] 键
2
利用 [CH] 的 / 将显示切换为 AB
每按下
/
，
都会切换显
示的通道。
3
按下 [0ADJ] 键
4
在确认对话框中确定设置
是 执行
否 取消
•
即使在
MEAS画面的任意画面，如果通道显示LED 的 AB 点亮，只要按下[0ADJ] 键，则可执
行马达输入的调零。
•
对于
CH C与 CH D以及设为脉冲输入的 CH A与 CH B不执行调零。
•
可进行调零的输入范围为 ±
10% f.s.。如果输入超出该范围，则不进行补偿。
3
80
查看马达测量值（带马达 &D/A型号）

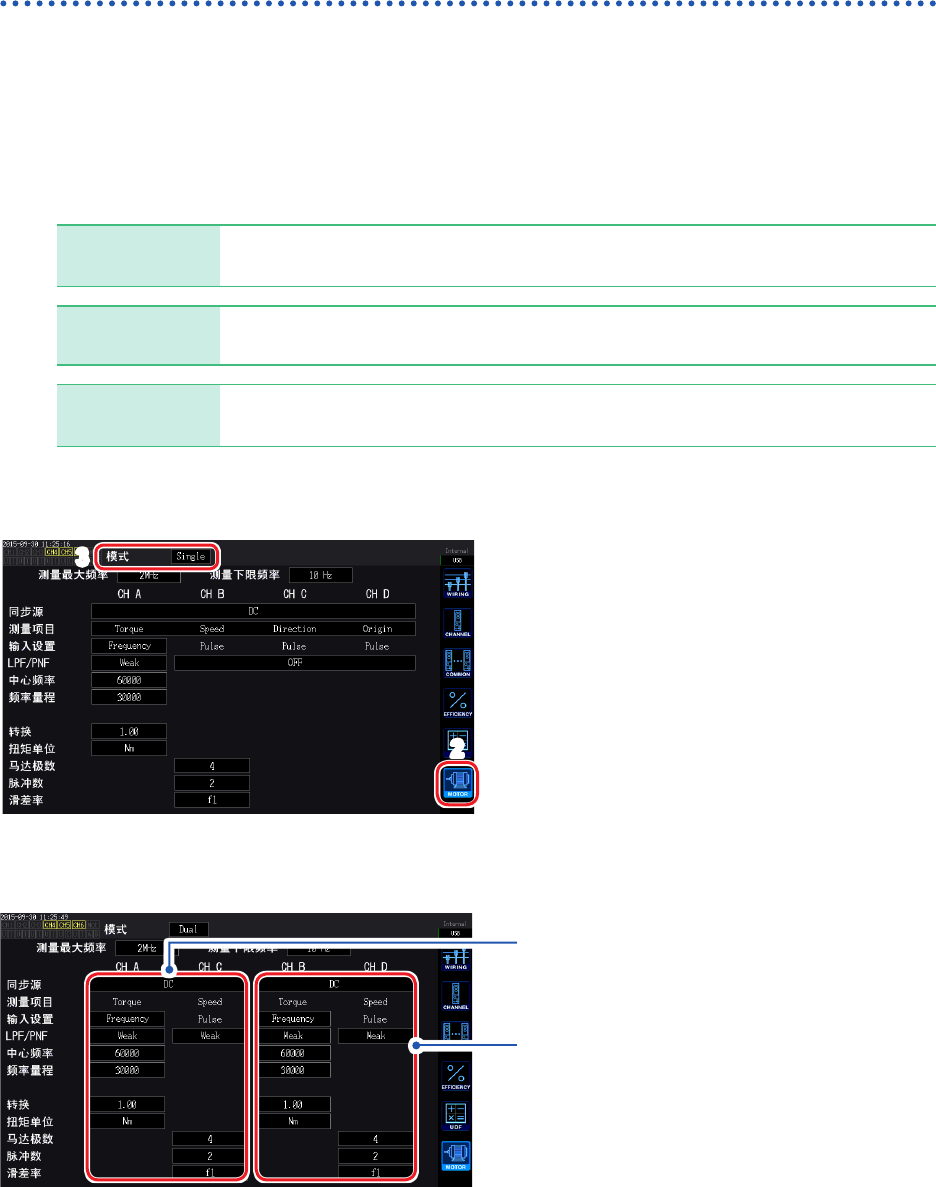

设置马达输入
请参考“8.3 使用马达分析（带马达 &D/A型号）”（第 175 页），连接扭矩传感器或转速计。请根据该
连接进行马达分析设置。
设置操作模式
从下述 3 种模式中设置马达分析的操作模式。
单马达 (Single)
（初始设置）
是仅测量
1套马达系统的模式。
可进行电相角测量或正转
/反转检测等高级分析。
双马达
(Dual)
是同时测量 2套马达系统的模式。
配套进行扭矩与转速的
2系统输入，同时测量 2 个马达。
独立输入
(Indiv.)
将马达输入用作独立的模拟 DC输入或脉冲输入。
2
3
1
按下 [INPUT] 键
2
触摸 MOTOR
3
触摸模式，选择模式
设为双马达
(Dual) 时
马达 1的设置
CH A与 CH C 的组合
马达 2的设置
CH B与 CH D 的组合
