37
连接电流传感器

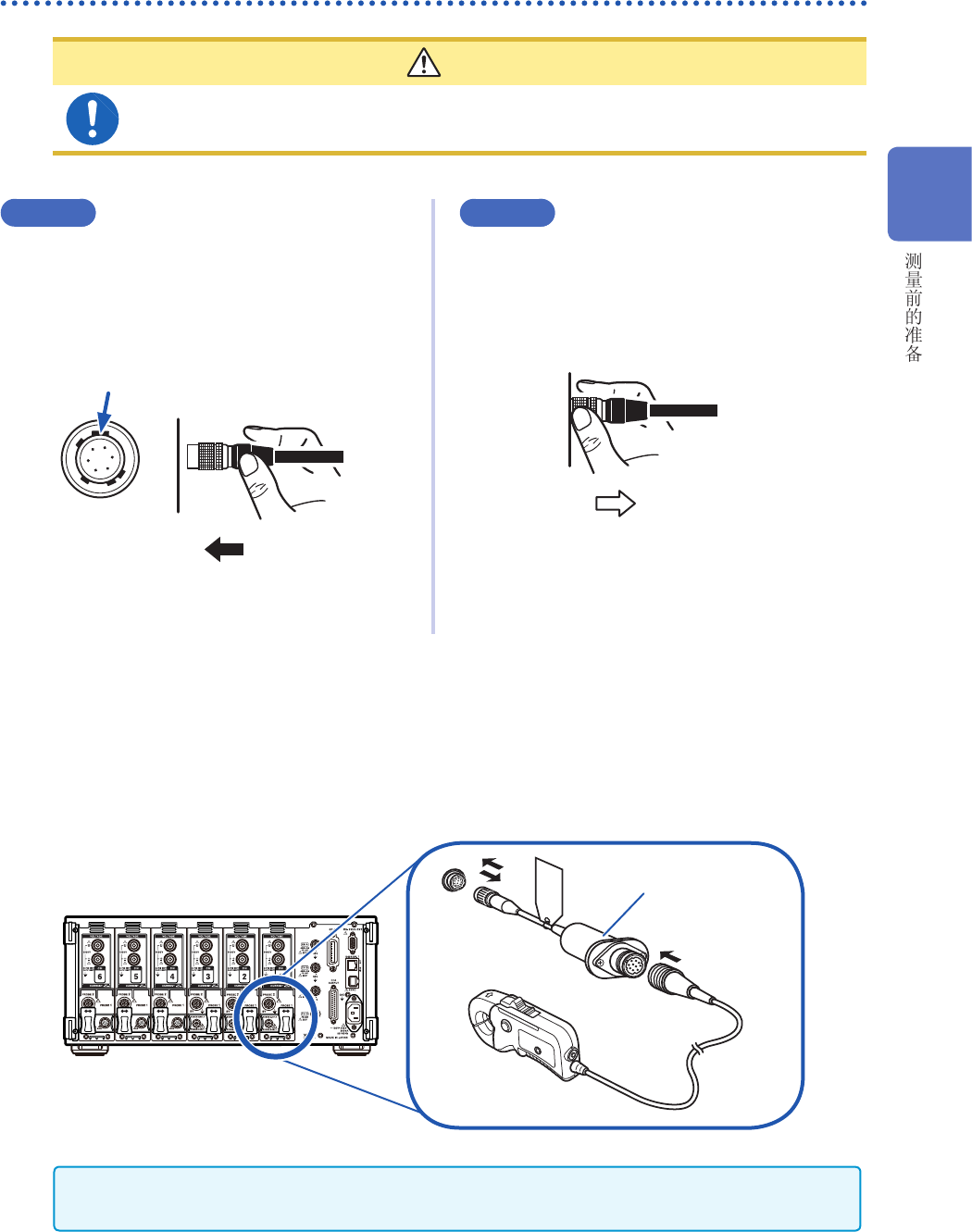

在 Probe1端子上连接电流传感器
注 意
请勿在接通本仪器电源的状态下连接或拆卸电流传感器。
否则可能会导致电流传感器故障。
连接方法
1
对准连接器的定位头位置
2
笔直地插入直至锁定
本仪器会自动识别电流传感器的类型。
握住金属部分的上部，
使较宽的部分在本
仪器的上方
拆卸方法
1
握住连接器的金属部分向外滑动
锁定被解除。
2
拔出
握住金属部分
9709以及 CT6860 系列与 CT6840 系列的电流传感器包括型号名称带有 -05的金属连接器系列，以
及不带 -05 的黑色树脂连接器系列。金属连接器系列可直接连接到 Probe1端子上。
可通过使用选件CT9900 转换线，将型号名称不带-05 的黑色树脂连接器系列的电流传感器连接到
Probe1端子上。
背面
CT9900 转换线
利用 CT9900 转换线连接 CT6865（1000 A额定值）时，会识别为 500 A AC/DC传感器，因此，
请将 CT 比设置值设为 2.00使用。
2
38
连接电流传感器

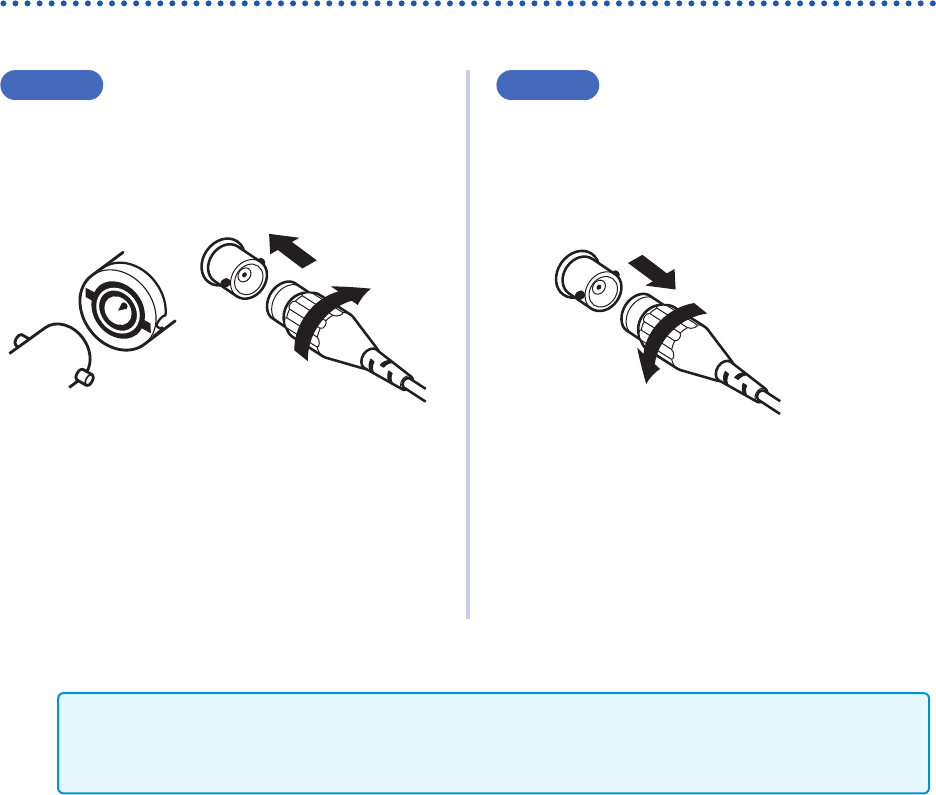

在 Probe2端子上连接电流传感器
连接方法
1
对准Probe2端 子（ BNC连接器）的凸部与
3270系列终端部分连接器的凹部进行插入
2
右转进行锁定
3
将 3270 系列电源电缆插头的定位头位置对
准 Probe2用电源端子
4
笔直地插入，直至听到“咔嗒声”并锁定
拆卸方法
1
左转 3270 系列终端部分连接器
锁定被解除。
2
拔出连接器
本仪器可同时使用最多6 个通道的 3270 系列，但在 3270 系列上输入超出额定值的电流时，可能
无法进行相应通道的电流测量。在这种情况下，请立即从测量线路上拆下所有通道的电流传感器，
关闭本仪器的电源。
39
连接电流传感器
超出测量范围时（使用 VT、CT）
请使用外挂的仪表用变压器 VT(PT)、仪表用变流器 CT。如果在本仪器中设置 VT 比、CT 比，则可直接读
取初级侧的输入值。
参照 ：“设置转换比（使用 VT(PT)或 CT 时）”（第 60 页）
危 险
处于接线状态时，请勿触摸VT(PT)、CT 及输入端子。由于通电部分是露出的，因此可
能会导致触电和人身伤害事故。
警 告
•
使用外挂
VT(PT) 时，请勿使次级侧形成短路。如果在短路状态下向初级侧施加电压，
则会导致次级侧流过大电流，造成烧毁或火灾事故。
•
使用外挂
CT时，请勿使次级侧形成开路。如果初级侧在开路状态下流过电流，次级侧
则会产生高电压，非常危险。
•
使用
VT(PT)、CT时，请将次级侧的 - 端子进行接地，以确保安全。
重要事项
外挂
VT(PT)和 CT 的相位差可能会使功率测量产生较大误差。要进行更正确的功率测量时，请在
所用电路频带中使用相位差较小的 VT(PT)、CT。
2
