69
查看谐波测量值

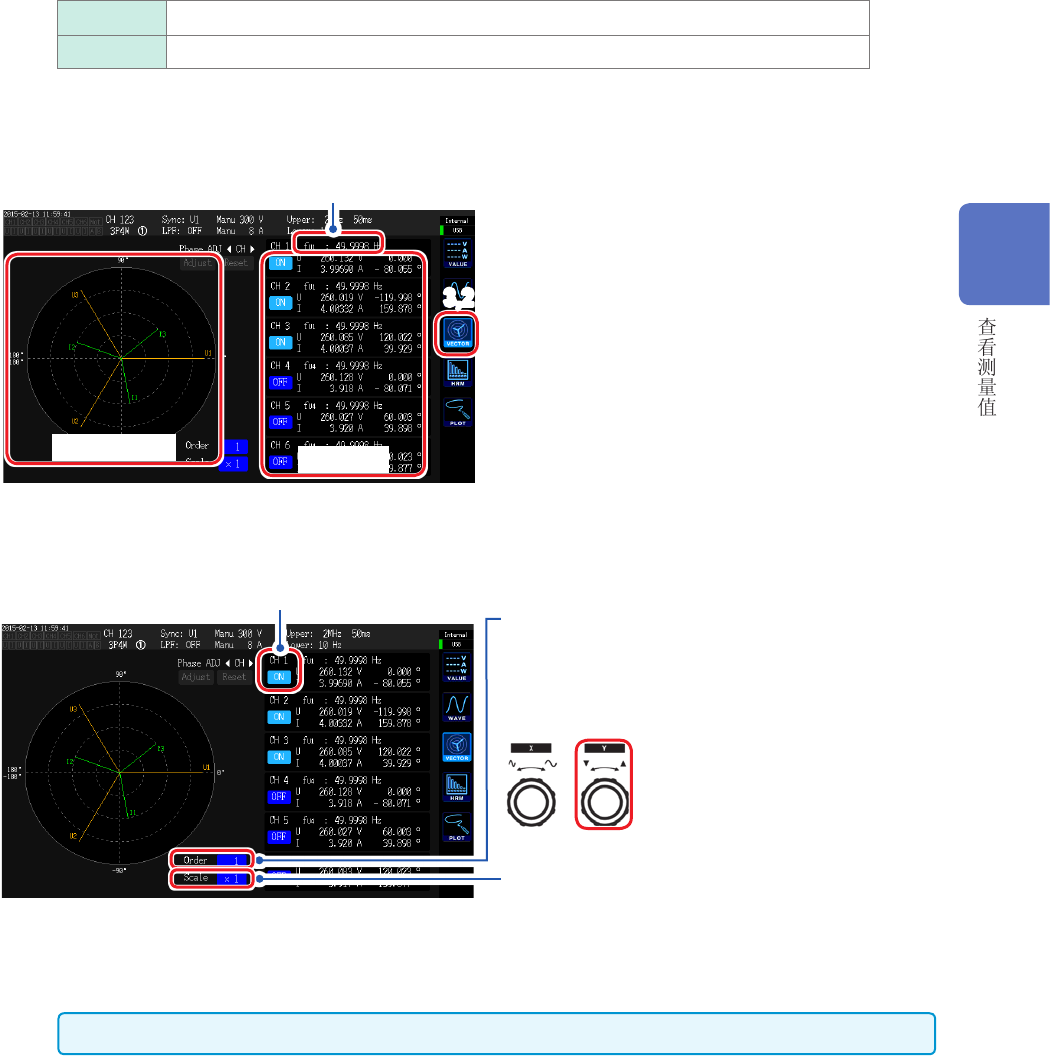

显示谐波矢量
利用矢量图显示谐波各次数的电压、电流与相位角。
VECTOR1
在 1个矢量图中显示所有通道的矢量。
VECTOR2 在2 个矢量图中显示各自选择的接线图。
1矢量显示
3,2
同步源的频率
矢量图
测量数据
1
按下 [MEAS] 键
2
触摸 VECTOR
3
触摸 VECTOR1
变更显示设置
倍率的变更
如果触摸Scale 的数值，Y旋转旋钮（纵轴显示位置设置）
则会点亮为绿色。
利用旋转旋钮变更倍率。
显示次数的变更
如果触摸 Order的数值，Y旋转旋钮（纵轴显示位置设置）
则会点亮为绿色。
利用旋转旋钮变更次数。
触摸要显示的通道，进行 ON/OFF操作。
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄灭
显示次数 (Order) 不是 1 次时，显示区变为红色，表示不是基波矢量。
3
70
查看谐波测量值
2矢量显示
3,2
4 4
1
按下 [MEAS] 键
2
触摸 VECTOR
3
触摸 VECTOR2
4
设置要在左右矢量中显示的接线
设置谐波测量模式
谐波测量包括下述 2 种模式。
IEC
•
为
IEC标准模式。
•
测量线路的频率为
50 Hz或 60 Hz 时，进行基于 IEC61000-4-7:2002标准的谐波测量。
•
数据更新速率设置为
10 ms或 50 ms 时，也按 200 ms更新谐波测量值。
•
要测量的频率偏离
45 Hz ～ 66 Hz的范围时，不进行谐波测量。
•
分析次数最多为
50次。
WideBand
（初始设置）
•
为宽频带模式。
•
可在
0.1 Hz ～ 300 kHz之间的宽广频率范围内使用。
•
分析次数因要测量的频率而异。
•
数据更新速率为
10 ms时，按 50 ms 更新谐波测量值。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸谐波的模式，选择测量模式
•
不能按接线或通道切换设置。
•
谐波的同步源与相同接线的功率测量的同步源通用。
•
在同步源中设置的输入信号频率发生变动时，或相对于量程，输入信号为低电平时，无法测量正
确的谐波。
71
查看谐波测量值
设置 THD运算方式
设置总谐波失真率 THD 的运算方式。
设置使用 THD-F 或 THD-R的选择以及最多运算次数。
该设置对所有通道的所有电压与电流的谐波测量有效。
THD运算公式
THD-F
（初始设置）
基波的总谐波比例
是
IEC标准等当中常用的设置。
THD-R
含基波总谐波的总谐波比例
波形严重失真时，为低于
THD-F的值。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸 THD 运算方式，选择运算公式
什么是 THD ？
是 Total Harmonic Distortion 的缩写，表示总谐波
失真率。
THD运算次数
设置总谐波运算次数的上限次数。
2
3
1
按下 [INPUT] 键
2
触摸 COMMON
3
触摸[THD 次数]，并利用旋转旋钮进行变
更（ 2次～ 100次）
如果触摸运算次数的数值，Y旋转旋钮（纵轴显
示位置设置）则会点亮为绿色。
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→
熄灭
•
因谐波测量模式或基本频率而导致分析次数无法达到设置的上限值时，以分析次数为上限进行运
算。
•
用列表或图形显示的谐波测量值或通过通讯获取的谐波测量值则不受此处设置的上限次数的限
制。
