120 Δ 转换功能 5.4 Δ 转换功能 是指相互转换三相测量线路的三角接线与 Y 接线 （星形接线） 进行测量的功能。根据通过不同通道之 间的 5 MHz 进行采样的电压波形数据，按照运算公式进行转换。 Δ -Y 转换 接线为 3P3W3M 或 3V3A 时，可将该功能设为 ON 。 在内部为 Y 接线的马达中，不取出马达中点，即使在三角接线的状态下，也可以利用施加在 Y 接线的 马达线圈上的相电压进行测量。 虽然电压波形、各种电压…
119
保持 /峰值保持功能
峰值保持期间的操作
•
下述测量值也适用峰值保持期间的测量值。
1. 存储器中保存的测量值
2. 通过通讯取得的测量值
3. 进行模拟输出的测量值
•
波形与时钟、超出峰值显示被更新。
•
显示超出量程时，显示
- - - - - -。在这种情况下，请解除峰值保持，并切换为不超出量程的量程。
•
根据测量值的绝对值判断最大值（电压峰值、电流峰值除外）。比如，在输入“
+50 W”之后输入“-60
W
”时，由于“-60 W”的绝对值较大，因此显示为 -60 W。
•
下述情况时，峰值保持值会被复位，并从此时起重新开始峰值保持。
1. 按下 [HOLD] 键时
2. 时间控制功能的间隔来临之时
3. 检测到外部控制信号的 HOLD信号时
•
设置间隔时的自动保存是指保存即将进行更新之前的数据。
•
平均运算期间，对平均运算之后的测量值进行峰值保持。
•
不能进行量程或
LPF等影响测量值的设置变更。
•
量程设置为
AUTO 时，AUTO 量程被解除，并固定为按下 [PEAK HOLD] 键时的量程。
•
不能并用保持功能。
•
不会影响波形画面中显示的波形或
D/A输出波形。
•
不显示最大值的发生时间。
•
不对累计值进行峰值保持。
5
120
Δ 转换功能
5.4
Δ
转换功能
是指相互转换三相测量线路的三角接线与Y接线（星形接线）进行测量的功能。根据通过不同通道之
间的 5 MHz 进行采样的电压波形数据，按照运算公式进行转换。

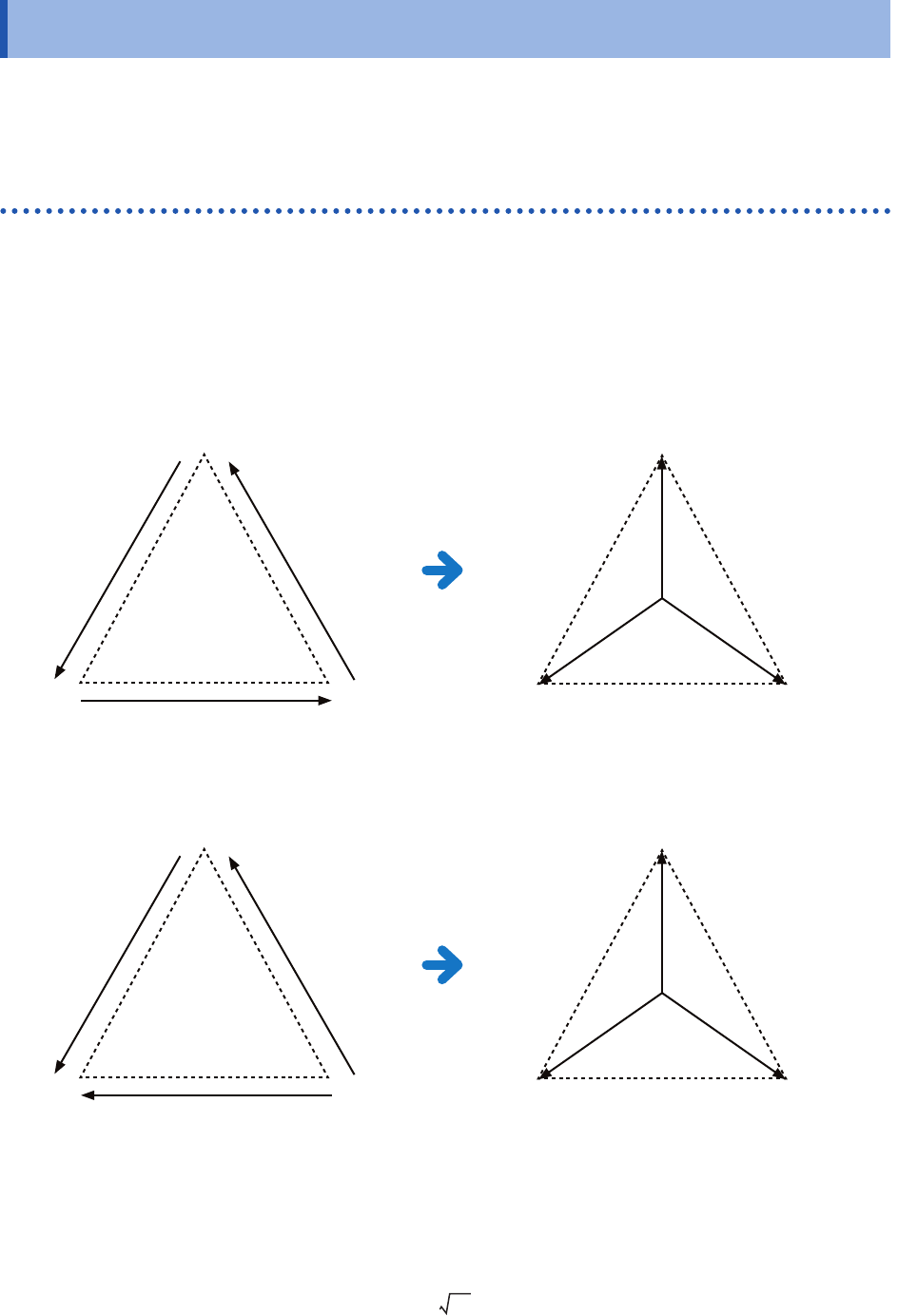

Δ
-Y转换
接线为 3P3W3M 或 3V3A时，可将该功能设为 ON。
在内部为 Y 接线的马达中，不取出马达中点，即使在三角接线的状态下，也可以利用施加在Y接线的
马达线圈上的相电压进行测量。
虽然电压波形、各种电压测量值与谐波电压均作为线电压输入，但却按相电压进行运算。
为 3P3W3M 时
U3
U3
U1
U1
U2
U2
A A
C BC B
为 3V3A 时
U3
U2
U1
U1
U2
U3
A A
C BC B
•
Δ
-Y转换利用假想中点将电压波形转换为矢量后进行分析。
•
可能会与实际的相电压不同。
•
接线画面中的矢量图与
3P4W的矢量图相同。为 3V3A 时，仅相序相反。
•
3V3A接线的有功功率采用两瓦表法，转换之后采用 3 瓦表法测量。
•
使用转换之前的值判断是否超出峰值。
•
电压量程为
AUTO 量程时，根据量程乘以 1/
3
倍（ 约 0.57735倍）来判定电压的量程变更。
121
Δ 转换功能

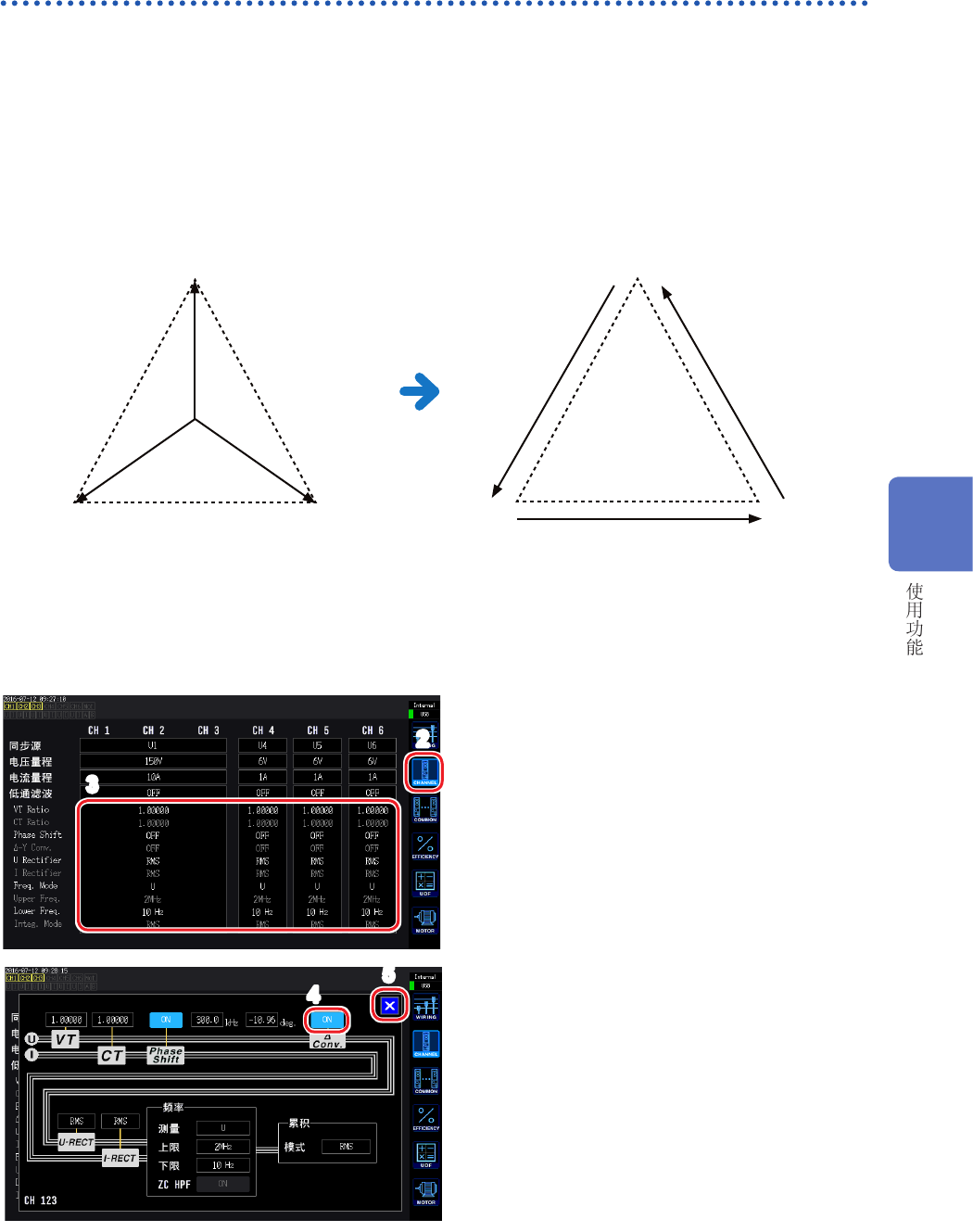

Y-
Δ
转换
接线为 3P4W 时，可将该功能设为 ON。
在按 Y 接线形态输入电压的状态下，可作为线电压进行测量。
虽然电压波形、各种电压测量值与谐波电压均作为相电压输入，但却按线电压进行运算。
Y-
Δ
转换示意图
为
3P4W时
U3
U1
U2
A
C B
U3
U1
U2
A
C B
•
接线画面中的矢量图与
3P3W3M的矢量图相同。
•
使用转换之前的值判定是否超出峰值与电压峰值的显示范围。
•
电压量程为
AUTO 量程时，根据转换之后的测量值判定电压的量程变更。
2
3
4
5
1
按下 [INPUT] 键
2
触摸 CHANNEL
3
触摸要设置通道的通道详细显示区域
4
触摸 Δ Conv.，设为 ON
5
触摸 ×，关闭窗口
