179 利用外部信号控制累计 外部控制端子的内部电路图 连接电缆 准备物件 ： 9444 连接电缆、控制本仪器的外部设备 将 9444 连接电缆连接到本仪器的 D-sub 9 针连接器上。 请务必用螺钉固定。 控制信号时序 按下述时序图的期间对外部控制接口的各信号进行检测。 显示可能会因要测量的频率或 2 台同步状态而延迟。 累计的开始 / 停止 是控制累计开始 / 停止的信号。 进行与面板键中的 [ST ART/ST OP] 键相同的…
178
利用外部信号控制累计
8.4 利用外部信号控制累计
本仪器可使用外部控制接口，通过 0 V/5 V 的逻辑信号或短路 /开路接点信号控制累计开始、停止与
数据复位。
也可以向外部控制设备供给电压为 +5 V、电流最大为 200 mA的电源。
背面
D-sub9针插头（公头）
嵌合固定螺钉
#4-40
20V
ANALOG
PULSE
CH A
20V
ANALOG
PULSE
CH B
20V
PULSE
CH C
20V
PULSE
CH D
GND
225VA
100V
-
240V
50/60Hz
D /A
OUTPUT
MADE IN JAPAN
SYNC
IN ACT LINKOUT
50V
50V
50V
50V
RS 232C / EXTGP IB
1000BASE T
1
2
1
按下 [SYSTEM] 键
2
触摸 COM
3
触摸 RS-232C 连接目标项目，
选择 EXT Ctrl
•
请按下述针编号准备分配功能的本仪器控制设备。
•
请准备
D-sub 9针母头连接器，或准备已切断 9444连接电缆公头连接器，参考内部电缆颜色直接
连接到仪器上的设备。
•
请将不使用的针置于开路状态。
针编号 电缆颜色
功能
1 茶色
累计的开始 /停止
将该针从High（5 V 或开路）设为Low（0 V 或短路）时，开始累计。另外，已经从
Low 设为 High 时，停止累计。
2 红色 未使用
3 橙色 未使用
4 黄色
保持
已将该针从High（5 V或开路）设为Low（0 V 或短路）时，保持显示。另外，已经从
Low 设为 High 时，解除保持。
5 绿色 GND
6
蓝色
累计值的数据复位
已将该针设为 200 ms以上的期间Low 时，对累计值进行复位。
累计仅在停止期间有效。
7 紫色 未使用
8 灰色 未使用
9 白色
供电
电压 +5 V、电流最大 200 mA
179
利用外部信号控制累计
外部控制端子的内部电路图
连接电缆
准备物件 ：9444连接电缆、控制本仪器的外部设备
将 9444 连接电缆连接到本仪器的 D-sub 9针连接器上。
请务必用螺钉固定。
控制信号时序
按下述时序图的期间对外部控制接口的各信号进行检测。
显示可能会因要测量的频率或 2 台同步状态而延迟。
累计的开始 / 停止
是控制累计开始 / 停止的信号。
进行与面板键中的 [START/STOP] 键相同的动作。
450 ms以上 *1
450 ms
以上
5 V（开路）
0 V（短路）
停止累计 开始加算累计开始
*1 ： 自动保存ON 时为 1 s以上
8
180
利用外部信号控制累计

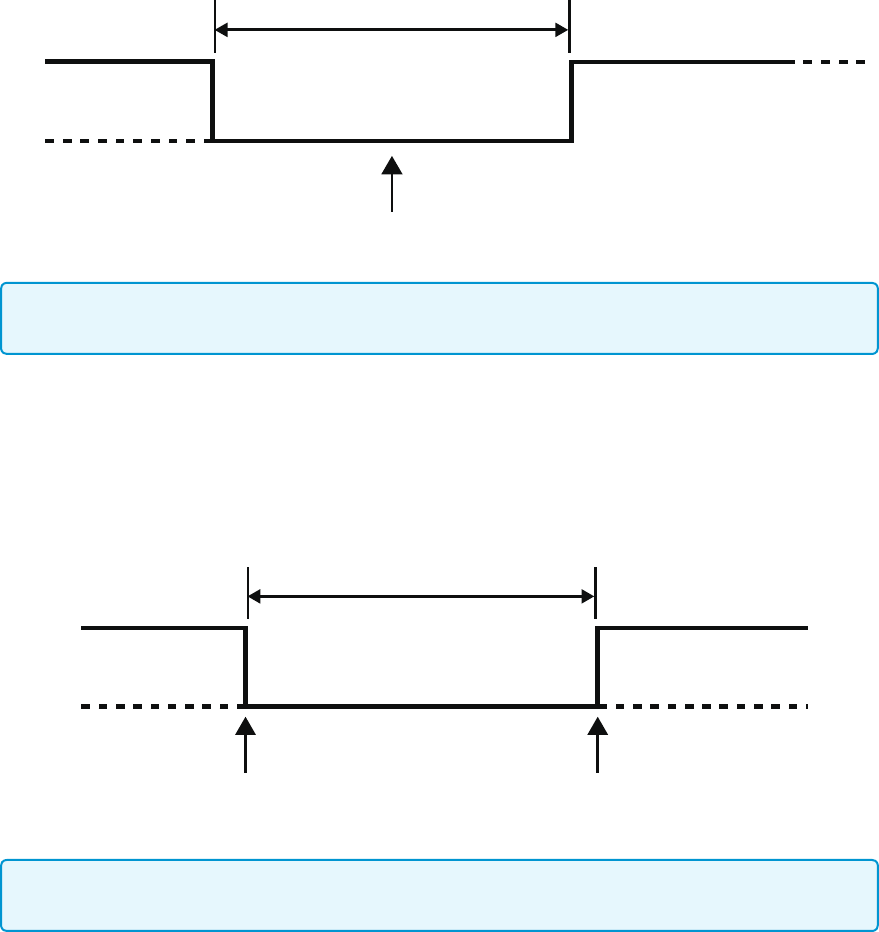

累计值的数据复位
是将累计值复位为零的控制信号。
进行与面板键中的 [DATA RESET] 键相同的动作。
200 ms以上
在此期间进行累计值复位
5 V（开路）
0 V（短路）
累计期间，即使输入该信号也予以忽略。
请在累计停止超过 450 ms 之后（自动保存 ON 时为 1 s以上）隔开间隔输入该信号。
保持
进行与面板键中的 [HOLD] 键相同的动作。
200 ms以上
显示保持开始 显示保持解除
5 V（开路）
0 V（短路）
•
为了避免本仪器损坏，请勿输入
5.5 V以上的电压。
•
请输入没有震颤的控制信号。
