109 查看 FFT 分析结果 变更 FFT 分析结果显示的纵轴刻度 可将 FFT 分析结果显示的纵轴刻度设为 %f .s. 或 rms 值。 选择 %f.s. 时 2 1 选择 rms 时 2 黄色为电流刻度 红色为电压刻度 1 1 触摸 FFT SETUP 2 触摸 FFT V . Scale ，选择纵轴刻度 4
108
查看 FFT 分析结果

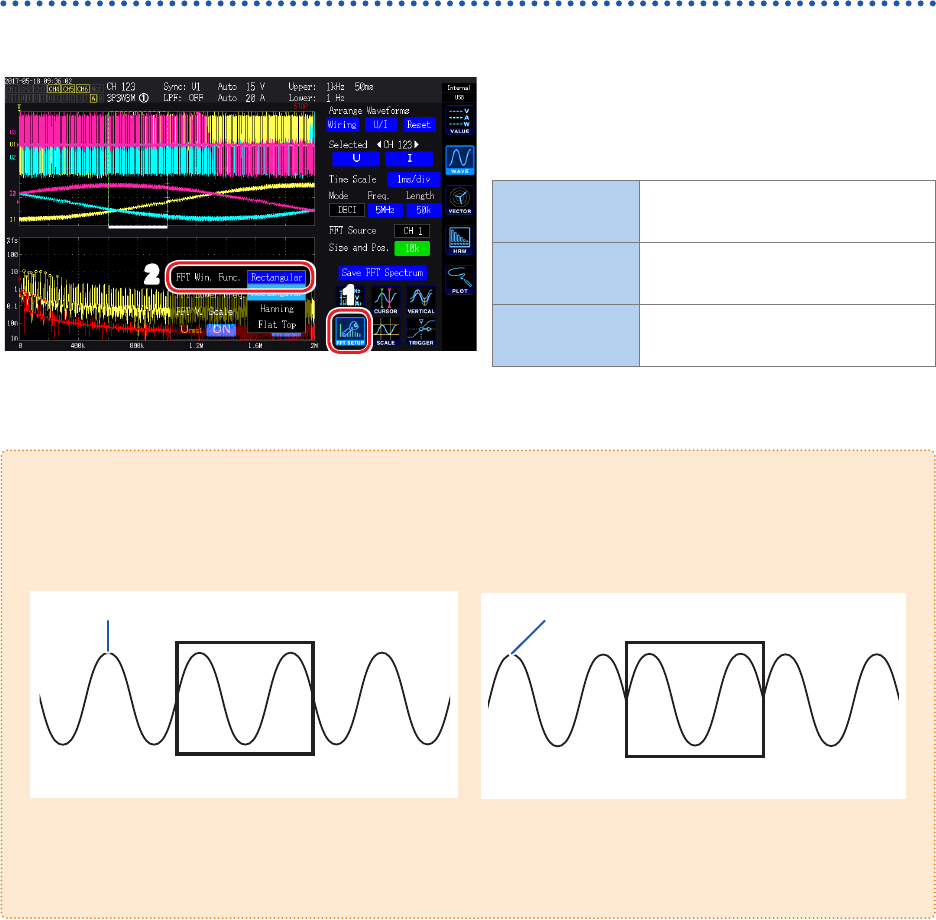

设置窗函数
设置用于 FFT 分析的窗函数。
2
1
1
触摸 FFT SETUP
2
触摸 FFT Win. Func.，选择窗函数
Rectangular
（矩形）
在测量波形的周期为 FFT运算区间的
整数倍时有效。
Hanning
（汉宁）
在矩形窗无效的情况下强调频率分
辨率时有效。
Flat Top
（平顶）
在矩形窗无效的情况下强调电平分
辨率时有效。
什么是窗函数？
是指对测量波形按设置的采样速度切割设置点数并进行 FFT运算。这种波形切割处理被称为“窗口处理”。
FFT运算时，假定在该有限区间内切割出来的波形进行周期性反复。本仪器画面中的白色实线围起的区间相当于该
窗口。
时间波形
设置点数
原来的时间波形
时间波形
FFT中假定的波形
设置点数
FFT的运算点数与测量波形的周期不一致时，窗口内的波形两端变为不连续状态，会发生名为“泄漏误差”的误差，
从而检测出实际不存在的
FFT分析结果。
窗函数用于抑制这种“泄漏误差”。窗函数用于将切割出来的波形两端进行平滑连接的相关处理。
109
查看 FFT 分析结果

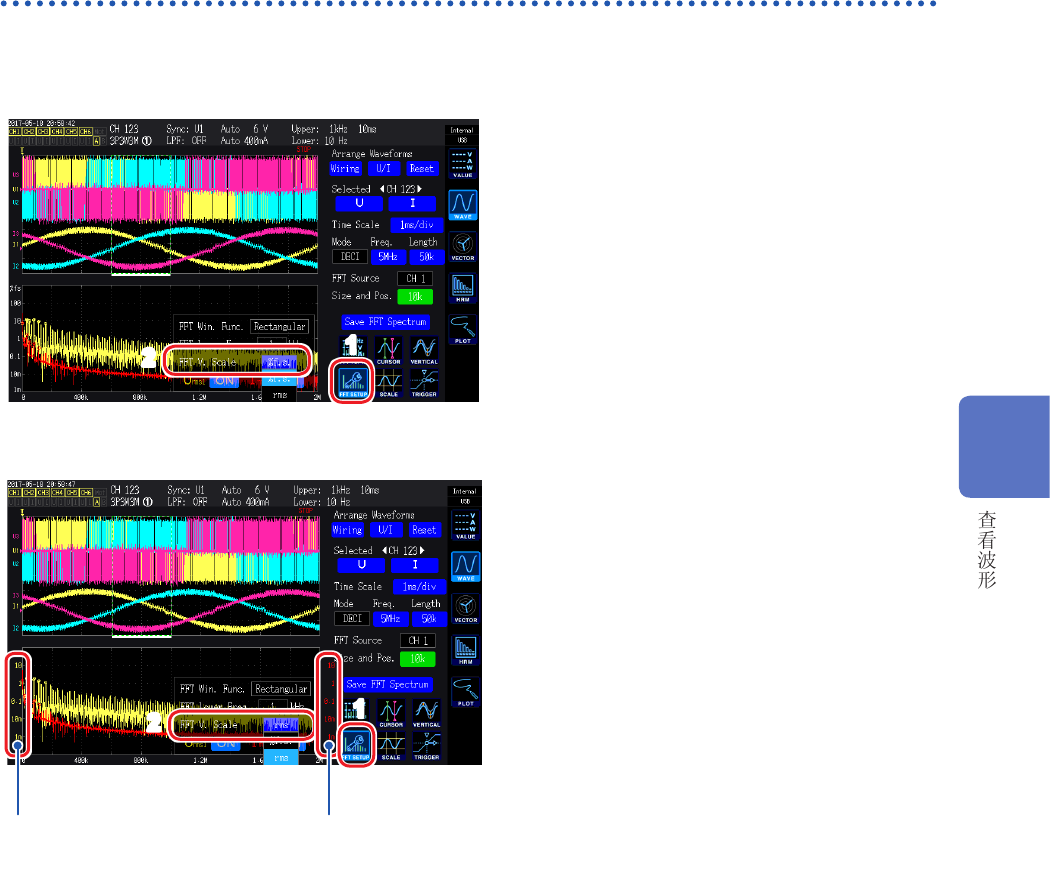

变更 FFT分析结果显示的纵轴刻度
可将 FFT 分析结果显示的纵轴刻度设为 %f.s.或 rms 值。
选择 %f.s. 时
2
1
选择 rms 时
2
黄色为电流刻度 红色为电压刻度
1
1
触摸 FFT SETUP
2
触摸 FFT V. Scale，选择纵轴刻度
4
