36 连接电流传感器 2.5 连接电流传感器连接之前请务必阅读 “ 使用注意事项 ” （第 12 页）。有关电流传感器的详细规格与使用方法，请参照附带的使用说明书。背面本仪器带有 Probe1 与 Probe2 两种电流传感器专用端子。利用 9709 以及 CT6860 系列 AC/DC 电流传感器、 CT6840 系列 AC/DC 电流探头进行高精度电流测量时，使用 Probe1 端子；利用 3270 系列钳式电流探…

连接电源线

2.3 连接电源线

请在切断电源之后插拔电源线。

请确认本仪器的电源开关处于 OFF 状态

确认电源电压处于额定值范围内，然后将电源线接至电源输入口 (AC100 V ～ 240 V)

背面

将电源线的插头插进插座

2.4 连接电压线

连接之前请务必阅读“使用注意事项”（第12页）。

请将选件电压线连接到本仪器的电压输入端子上。（根据要测量的线路和接线连接所需的条数）

参照：“2.8 连接到测量线路上（调零）”（第 43页）

请插入颜色与电压输入端子相同的电压线。

请可靠地插到底。

连接电流传感器

2.5 连接电流传感器

连接之前请务必阅读“使用注意事项”（第12页）。

有关电流传感器的详细规格与使用方法，请参照附带的使用说明书。

背面

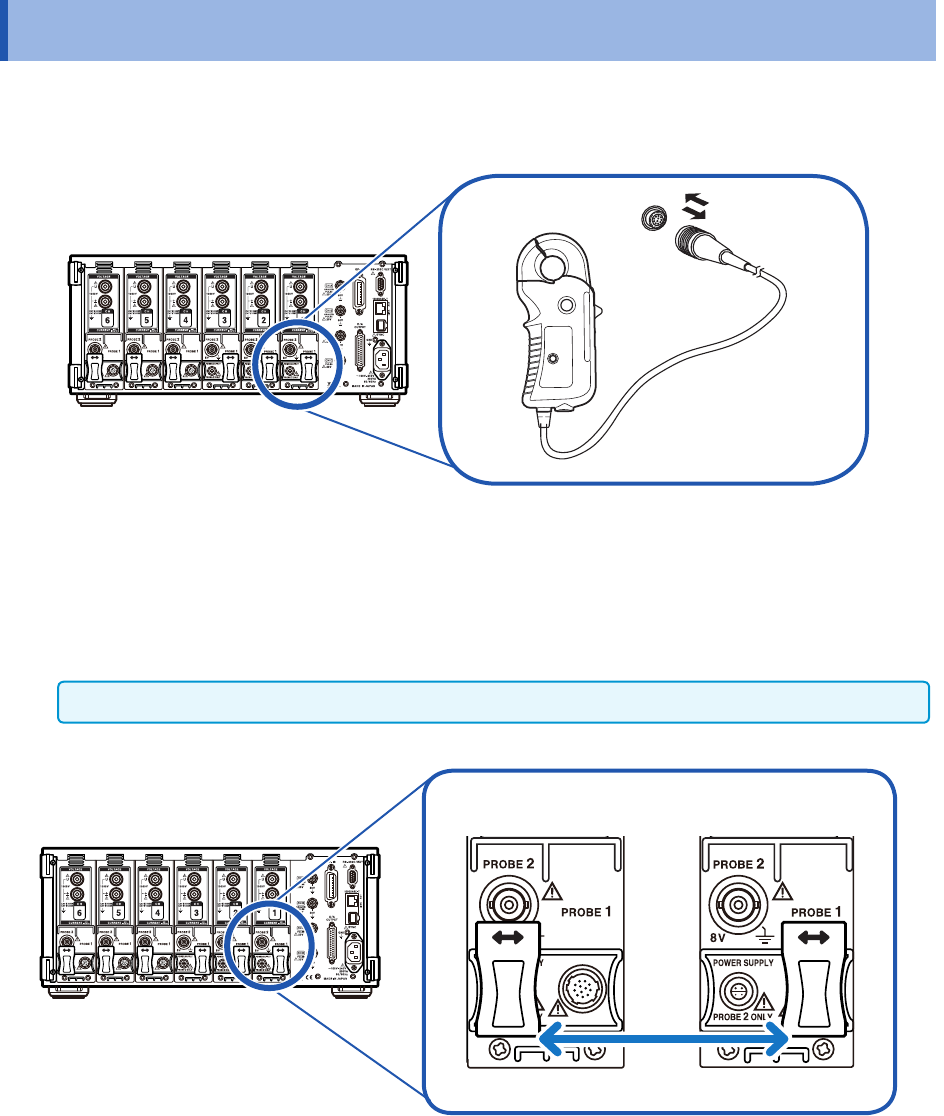

本仪器带有 Probe1 与 Probe2两种电流传感器专用端子。

利用9709 以及CT6860 系列AC/DC电流传感器、CT6840 系列 AC/DC电流探头进行高精度电流

测量时，使用 Probe1 端子；利用 3270系列钳式电流探头进行宽带电流测量时，使用 Probe2 端子。

请在移动滑盖之后进行连接。

不能在 1 个通道内同时连接到 Probe1与 Probe2 端子上。

背面

使用 Probe2时

滑动

使用 Probe1时

连接电流传感器

在 Probe1端子上连接电流传感器

注意

请勿在接通本仪器电源的状态下连接或拆卸电流传感器。

否则可能会导致电流传感器故障。

连接方法

对准连接器的定位头位置

笔直地插入直至锁定

本仪器会自动识别电流传感器的类型。

握住金属部分的上部，

使较宽的部分在本

仪器的上方

拆卸方法

握住连接器的金属部分向外滑动

锁定被解除。

拔出

握住金属部分

9709以及 CT6860 系列与 CT6840 系列的电流传感器包括型号名称带有 -05的金属连接器系列，以

及不带 -05 的黑色树脂连接器系列。金属连接器系列可直接连接到 Probe1端子上。

可通过使用选件CT9900 转换线，将型号名称不带-05 的黑色树脂连接器系列的电流传感器连接到

Probe1端子上。

背面

CT9900 转换线

利用 CT9900 转换线连接 CT6865（1000 A额定值）时，会识别为 500 A AC/DC传感器，因此，

请将 CT 比设置值设为 2.00使用。
