99
设置波形显示的变更与记录
Trigger Level
(触发电平)
-300% ~ +300%
利用相对于源量程的 %设置用于进行触发的电平。窗口
内的右侧显示电平监视。
将触发源设为马达波形的脉冲
(Pulse) 时,不使用该
设置。
设置方法 :
(Y旋转旋钮 :点亮为红色 )
转动 Y旋转旋钮 :变更数值
按下
Y旋转旋钮 :变更位数 (10%、1%、0.1%)
按下 X旋转旋钮 :确定→熄灭

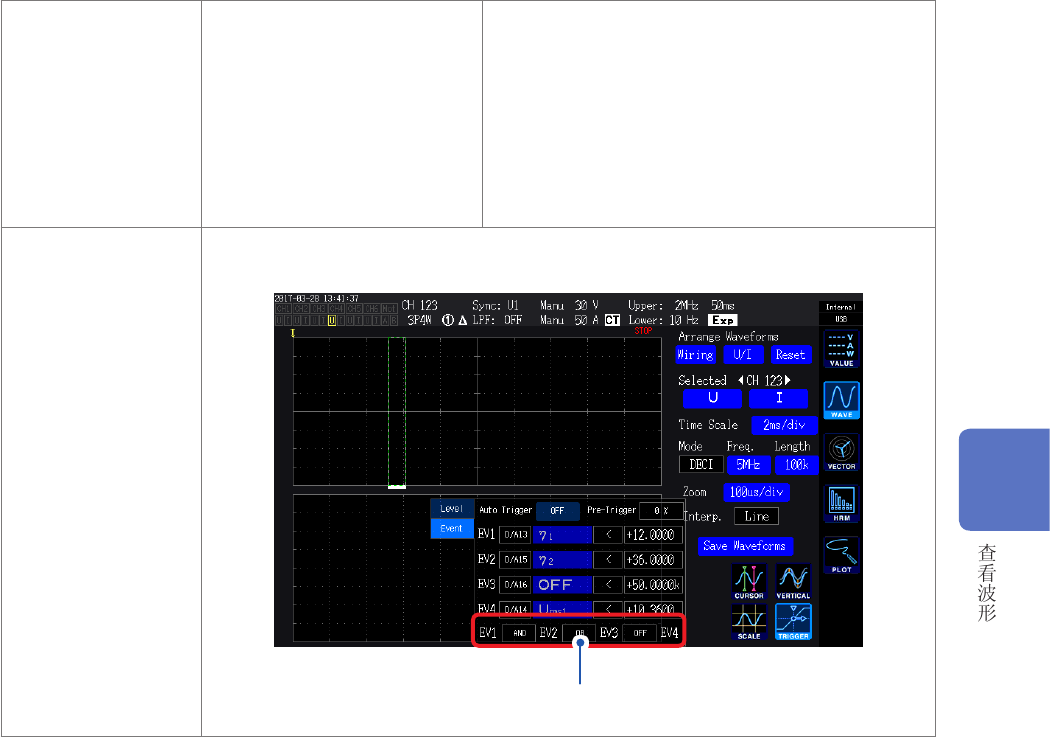

EV1 ~ EV4
(事件 1 ~ 4)
由
D/A输出测量项目 (D/A13 ~ D/A20)、不等号 (<、>)、数值 (0.00000 ~ 999999T)
构成。
根据 EV1 ~ EV4的逻辑和与逻辑积,确认进行触发的条件。
逻辑运算符则以逻辑积优先于逻辑和。
4

100
记录波形
4.3 记录波形

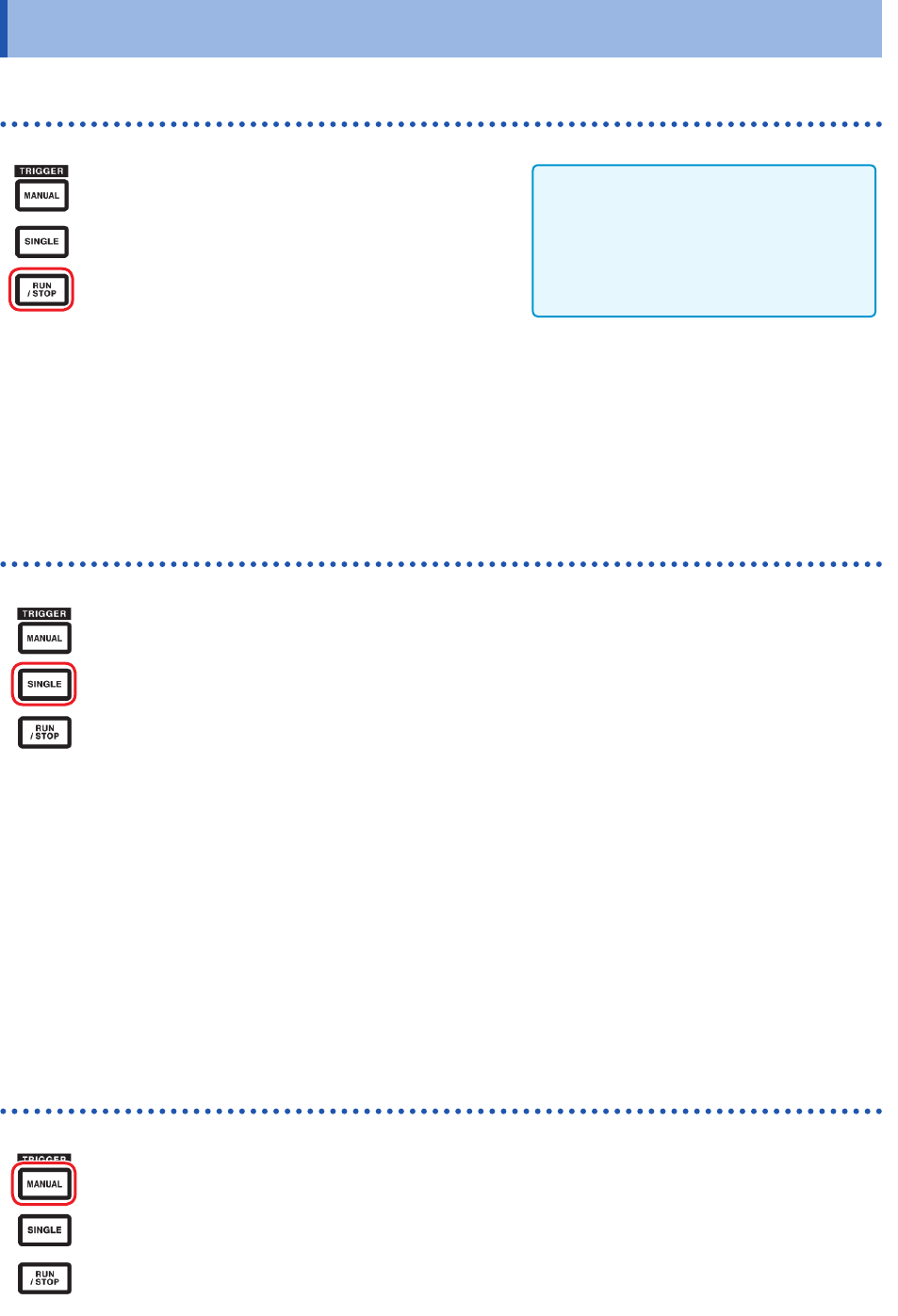

连续记录波形
1
按下 [RUN/STOP]键
(
[RUN/STOP] :点亮为绿色)
进入触发等待状态
进行触发之后,开始记录。
进入重复触发等待状态。
2
按下 [RUN/STOP]键
(
[RUN/STOP] :点亮为红色)
停止记录。
•
按下
[RUN/STOP] 键停止存储时,
可能会导致 FFT 分析或缩放功能不进
行操作。
•
请务必针对通过
[SINGLE] 取得的波
形执行波形分析(缩放、FFT分析)。
只记录 1次波形
按下 [SINGLE] 键
(
[SINGLE] :点亮为绿色)
进入触发等待状态
如果进行触发,则会开始记录。
进行记录长度部分的记录操作之后停止记录。
([SINGLE] :熄 灭 , [RUN/STOP] :点亮为红
色)
等待触发时,如果按下[RUN/STOP],则停止
记录。
([SINGLE] :熄 灭 、 [RUN/STOP] :点亮为红
色)
手动进行触发
等待触发时,按下 [MANUAL]键
按照按下的时序进行触发,并开始记录。

101
分析显示波形
4.4 分析显示波形

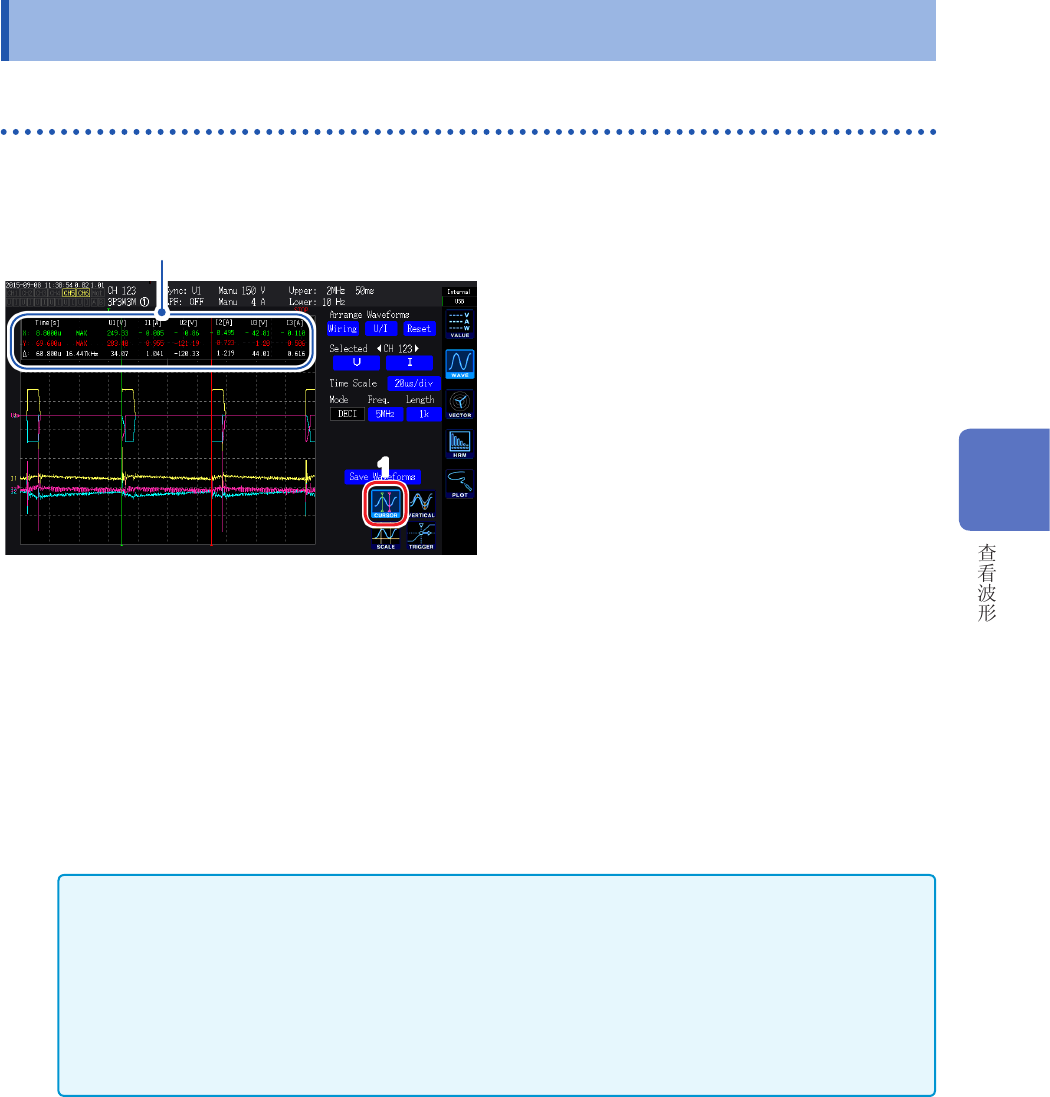

查看已显示波形数据的读取值(光标测量)
使用 2 个光标,显示选中波形的光标测量值。
可显示各接线的电压波形、电流波形、马达输入波形的光标测量值与 2 个光标之间的差值。
1
光标值显示窗口
1
触摸 CURSOR
光标显示窗口打开。
2
利用[CH] 的 / 选择要进行光标测量的
通道
3
利用X 旋转旋钮、Y 旋转旋钮依次显示光
标位置的设置以及光标测量值的MAX 值 /
MIN
值
X旋转旋钮 :变更 X 光标的设置
如果转动旋钮,则按下述顺序进行显示。
MIN 值显示→光标移动、MAX 值显示→MIN
值显示→光标移动、MAX值显示→
Y旋转旋钮 :变更 Y 光标的设置
操作与 X旋转旋钮相同。
在光标显示窗口中显示下述项目。
•X 光标测量值(电平与时间轴)、MAX/MIN 标记
•Y 光标测量值(电平与时间轴)、MAX/MIN 标记
•X 光标与 Y 光标的测量值之差
∆
(电平之差与时间轴之差)
•X 光标与 Y 光标的时间轴之差的倒数 1/
∆
•
显示波形的每
1 点存在MAX 值、MIN 值 2 个数据 ( 第 95 页、第 96 页 )。因此,光标测量时,
可切换 MAX 值显示或 MIN值显示。
•
可在下述波形相关画面中选择光标测量。
•
WAVE 画面(波形显示)
•
WAVE+ZOOM 画面(波形 + 缩放显示)
•
WAVE+VALUE 画面(波形 +测量值显示)
•
WAVE+FFT 画面(波形 +FFT 分析)
4
