前言
前言
感谢您选择 HIOKI“PW6001 功率分析仪”。为了您能充分而持久地使用本产品，请妥善保管使用
说明书，以便随时使用。
•
在本仪器输入电流需要使用钳式传感器与
AC/DC电流传感器等选件（以下统一记为“电流传感
器”）。详情请参照所用电流传感器的使用说明书。
•
在本仪器输入电压需要使用作为电压测量选件的电压线或类似电线。
本仪器的电压输入端子可使用支持常规
φ
4 mm CATII 1000 V 或 CATIII 600 V标准的安全香蕉插
头。请根据用途选择合适的电压线。
关于商标
•
Windows 是美国 Microsoft Corporation 在美国、日本与其它国家的注册商标或商标。
•
Adobe与 Adobe Reader 是 Adobe Systems Incorporated（Adobe 系统公司）的商标。
•
Bluetooth
®
是 Bluetooth SIG, Inc. 的注册商标。日置电机株式会社根据许可证进行使用。
关于产品型号名称
右侧面
产品型号名称
产品型号名称 输入通道数 添加功能
PW6001-01 1 -
PW6001-02 2 -
PW6001-03 3 -
PW6001-04 4 -
PW6001-05 5 -
PW6001-06 6 -
PW6001-11 1
带马达分析 &D/A输出
PW6001-12 2 带马达分析 &D/A输出
PW6001-13 3 带马达分析 &D/A输出
PW6001-14 4 带马达分析 &D/A输出
PW6001-15 5 带马达分析 &D/A输出
PW6001-16 6 带马达分析 &D/A输出
以下将带马达分析 &D/A 输出的型号记为“带马达分析 &D/A 型号”。
10
9
8
7
6
5
4
3
2
1
6
装箱内容确认
装箱内容确认
本仪器送到您手上时，请检查在运输途中是否发生异常或损坏后再使用。
尤其请注意附件、面板表面的键、开关及端子类等物件。万一有损坏或不能按照参数规定工作时，请与销
售店（代理店）或最近的 HIOKI营业据点联系。
运输本仪器时，请使用送货时的包装材料。
请确认装箱内容是否正确。
PW6001 功率分析仪 使用说明书
电源线
D-sub 用连接器 25针
（仅限于带马达 &D/A型号）
7
装箱内容确认
选件

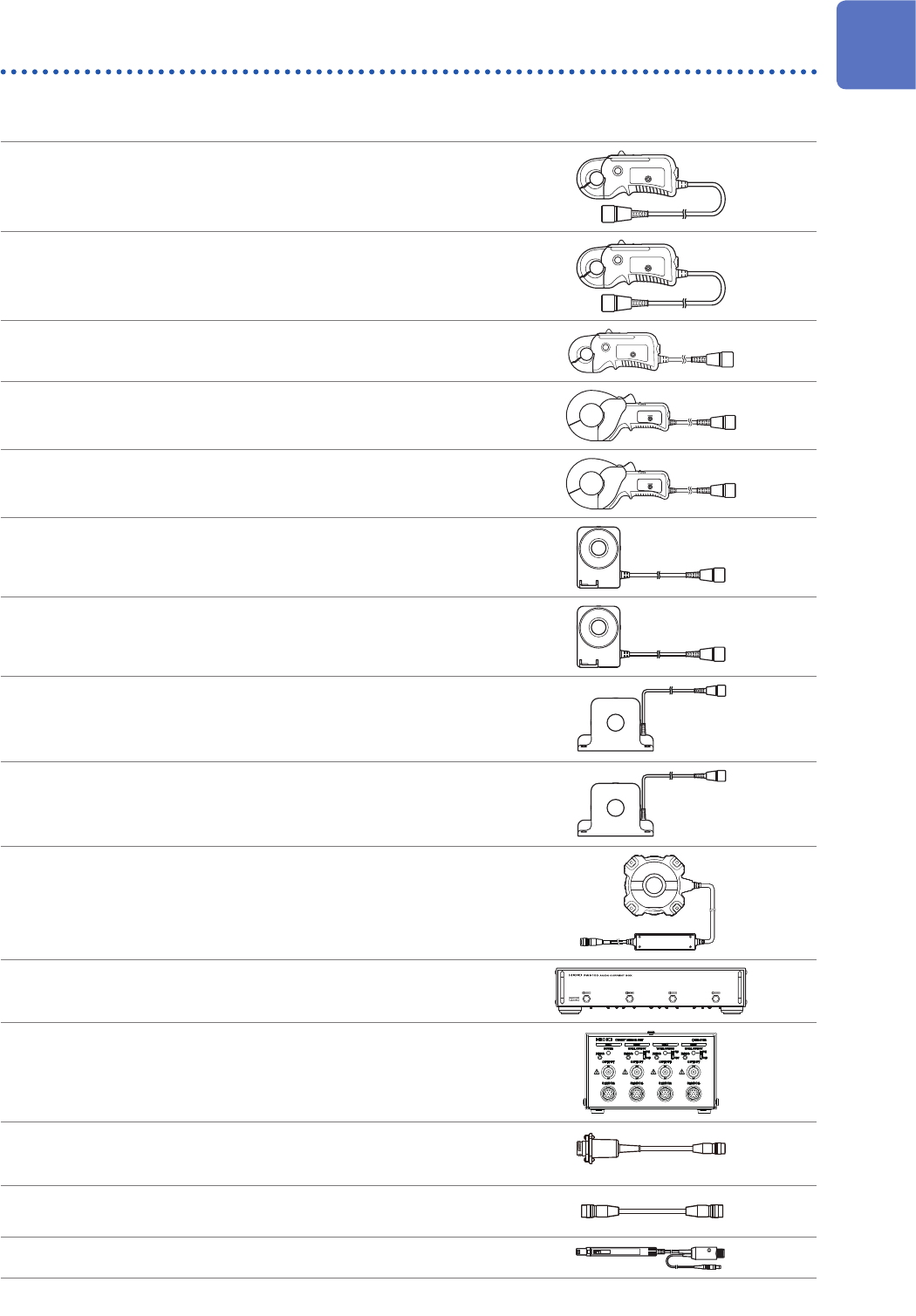

电流测量选件
CT6841 AC/DC电流探头 (20 A)
CT6843 AC/DC电流探头（200 A）
CT6844 AC/DC电流探头（500 A）
CT6845 AC/DC电流探头（500 A）
CT6846 AC/DC电流探头（1000 A）
CT6862 AC/DC电流传感器 (50 A)
电线长度 3 m
CT6863 AC/DC电流传感器 (200 A)
电线长度 3 m
9709 AC/DC电流传感器 (500 A)
电线长度 3 m
CT6865 AC/DC电流传感器 (1000 A)
电线长度 3 m
CT6904 AC/DC 电流传感器 (500 A)
PW9100 AC/DC电流盒 (50 A)
CT9557 传感器单元
（带 4 通道加法功能的传感器电源）
CT9900 转换线
（PL23插口 - ME15W 插头）
CT9904 转换线（CT9557连接用）
3273-50 钳式电流探头 (30 A)
