42 设置接线模式与电流传感器 2 3 4 5 1 按下 [INPUT] 键 2 触摸 WIRING 3 触摸并选择各通道使用的电流传感器 Probe 1 在 Probe1 端子上连接电流传感器时 选择。 自动设置输出比率。 Probe 2 在 Probe2 端子上连接电流传感器时 选择。 触摸 输出比率 ,选择已连接电流传感 器的输出比率或型号名称。 4 触摸 + ,设置接线模式 5 包括 2 通道以上的组合时 ,再次触摸并选 择接线…

41
设置接线模式与电流传感器
2.7 设置接线模式与电流传感器
根据本仪器配置的通道数与测量线路设置接线模式。
首先,从 7 种接线模式中选择 1种。
然后,在 2 通道组合时,选择 1P3W/3P3W2M之一 ;3通道组合时,选择 3P3W3M/3V3A/3P4W之一。
CH1 CH2 CH3 CH4 CH5 CH6
模式 1 1P2W 1P2W 1P2W 1P2W 1P2W 1P2W
模式 2 1P3W/3P3W2M 1P2W 1P2W 1P2W 1P2W
模式 3 1P3W/3P3W2M 1P2W 1P3W/3P3W2M 1P2W
模式 4 1P3W/3P3W2M 1P3W/3P3W2M 1P3W/3P3W2M
模式 5 3P3W3M/3V3A/3P4W 1P2W 1P2W 1P2W
模式 6 3P3W3M/3V3A/3P4W 1P3W/3P3W2M 1P2W
模式 7 3P3W3M/3V3A/3P4W 3P3W3M/3V3A/3P4W
可选择的接线模式因配置的通道数而异。仅可选择下标中带有勾号 (
) 的接线模式。为多通道组合时,需
要连接相同的电流传感器。
配置通道数 1 2 3 4 5 6
模式 1
模式
2 -
模式
3 - - - - -
模式
4 - - -
-
模式
5 - -
模式
6 - - - -
模式
7 - - - - -
关于接线
规格(第 238页)中记载了接线图。
接线 说明
1P2W 单相 2 线
测量 DC线路时也选择该接线。
电流传感器的连接目标不管是 Source侧还是Ground 侧,均可进行测量。接线图记载了这 2种模
式。
1P3W 单相 3 线 -
3P3W2M
三相 3线
是使用三相三角接线线路的 2个通道按两瓦表法进行测量的方法。
即使因不平衡而导致失真的波形,也可以正确地测量其有功功率。
不平衡线路的视在功率、无功功率或功率因数的值可能会与其它测量仪器不同。在这种情况下,
请使用 3V3A或 3P3W3M。
3V3A 三相 3线
是使用三相三角接线线路的 3个通道按两瓦表法进行测量的方法,用于重视与3193 等原来的功率
计之间的兼容性的情况。
即使是不平衡的线路,不仅可正确地测量有功功率,还可以正确地测量视在功率、无功功率或功率因数。
3P3W3M 三相 3线
是使用三相三角接线线路的 3个通道按 3瓦表法进行测量的方法。
即使在PWM 变频器测量中高频成分的泄漏电流较大并且 3V3A条件下出现误差的情况下,也可
以正确地测量,因此适合测量马达功率。
3P4W 三相 4 线 是使用三相 Y(Star)接线线路的 3个通道按 3 瓦表法进行测量的方法。
2

42

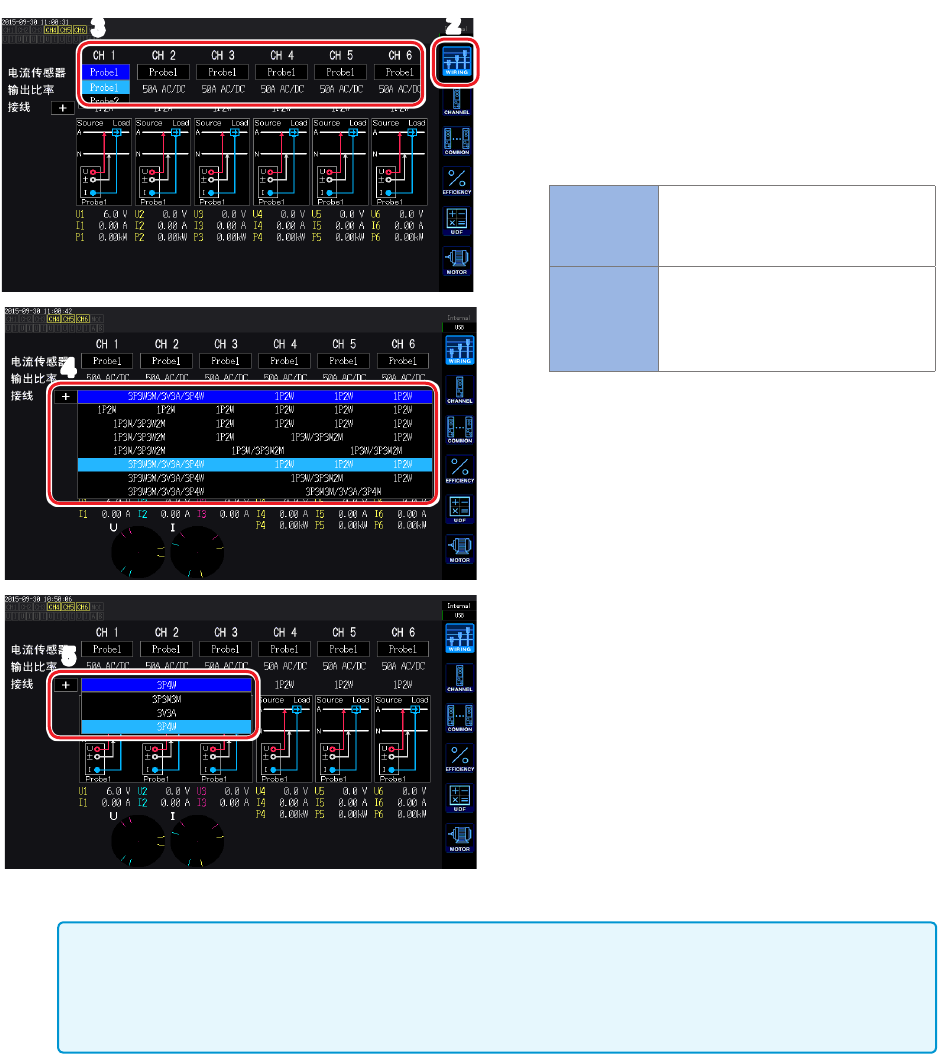

设置接线模式与电流传感器
2
3
4
5
1
按下 [INPUT] 键
2
触摸
WIRING
3
触摸并选择各通道使用的电流传感器
Probe 1
在 Probe1 端子上连接电流传感器时
选择。
自动设置输出比率。
Probe 2
在 Probe2 端子上连接电流传感器时
选择。
触摸
输出比率,选择已连接电流传感
器的输出比率或型号名称。
4
触摸
+,设置接线模式
5
包括2 通道以上的组合时,再次触摸并选
择接线模式
如果选中确定,则会显示所选接线模式的接线
图。
•
测量使用多个通道的电源线时,需按各线路使用相同的电流传感器。
(例 :测量三相 4 线线路时,在通道 1 ~通道 3上连接相同的电流传感器)
•
使用
9272-10等可切换传感器额定值的电流传感器时,请确保同一线路的额定值一致。
•
选择使用多个通道的接线模式时,各通道的可设置项目(电压量程等)应统一为开头通道。

43
连接到测量线路上(调零)
2.8 连接到测量线路上(调零)
接线之前请务必阅读“使用注意事项”(第12页)。
接线之前,请务必执行调零。
接下来根据画面中显示的接线图,将电压线与电流传感器连接到测量线路上。
为了正确地进行测量,请根据接线图进行接线。设置接线模式之后显示接线图。
参照 :“2.7 设置接线模式与电流传感器”(第 41页)
重要事项
接线图画面中显示的相名称为“
A、B、C”。请根据“R、S、T”与“ U、V、W”等使用名称适当地
进行接线。

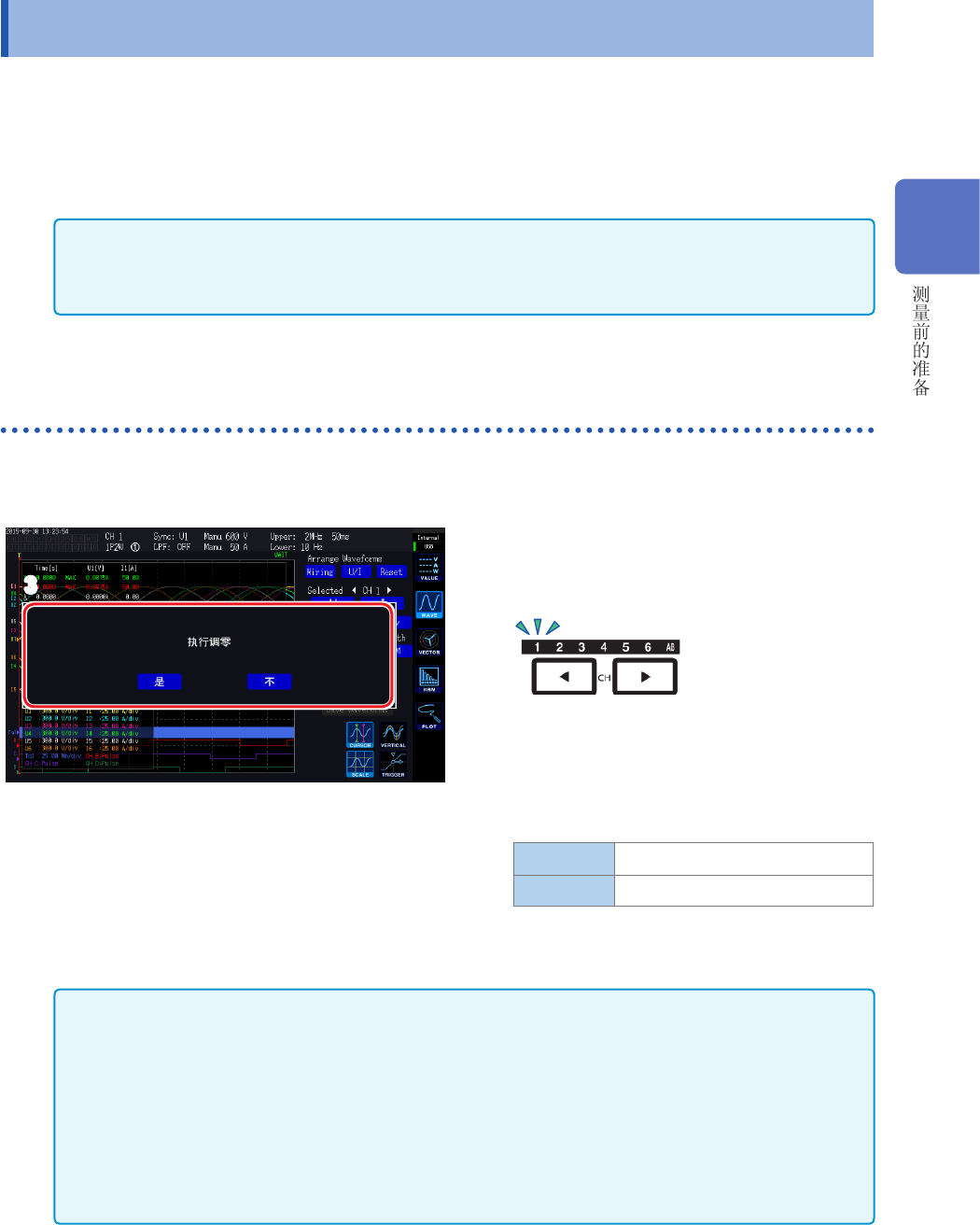

调零与消磁 (DMAG)
为了满足本仪器的精度规格,预热(约 30分钟以上)之后执行电压与电流测量值的调零。连接可测量
AC/DC的电流传感器时,也同时进行电流传感器的消磁 (DMAG)。
3
1
按下 [MEAS] 键
CH1 ~ CH6点亮时,执行电压与电流的调零。
AB点亮时,马达输入通道被调零。
每按下
/
,
都会切换显
示的通道。
2
按下 [0ADJ] 键
显示确认对话框。
3
在确认对话框中确定设置
是
执行
否 取消
会显示
“调整中…”, 约 30秒结束显示。
•
请将电流传感器连接到本仪器上,然后执行。
(需包括电流传感器进行电流测量值的补偿)
•
连接可利用调零用旋钮等进行调零的电流传感器时,请首先在电流传感器侧进行调整,然后在本
仪器上执行调零。
•
请在连接到测量线路之前执行调零。
(需在没有电压与电流输入的状态下执行调零)
•
为了高精度地进行测量,建议在规格范围内的环境温度下进行调零。
•
所有输入通道的所有量程被同时调零。
