125 用户定义运算 (UDF) 5.7 用户定义运算 (UDF) 可组合本仪器的测量值、数值与函数设置运算公式。 可在测量画面中显示已设置的运算值，或使用已设置的运算值类进行运算。 2 3 1 按下 [INPUT] 键 2 触摸 UDF 选择项目 ： UDF1 ～ UDF16 （ 16 项） 2. 3 触摸项目名 1 . 基本测量项目选择窗口打开。 2 . 进行触摸，以选择项目。 • 也可以选择已设置的 UDF • 也可以输入数值 （…
124
传感器相位补偿功能
CT6862的示例 ：设置频率 300.0 kHz、相位差 -10.96°
2
3
4
5
6
7
1
按下 [INPUT] 键
2
触摸 CHANNEL
3
触摸要设置通道的通道详细区域
4
触摸 Phase Shift，设为 ON
5
触摸频率，设为 300.0 kHz
在（第 28页）数字键窗口中输入数值。
6
触摸相位差，设为 -10.96°
在数字键窗口中输入数值。
7
触摸 ×，关闭窗口
•
如果弄错设置，因补偿而导致的测量误差可能会增大，因此，请正确输入。
•
即使是
1P2W以外的接线，设置也是 1 种类型。请输入与所用电流传感器相应的相位差与频率。
•
对已规定电流传感器相位精度的频率范围之外的操作不进行规定。
125
用户定义运算 (UDF)

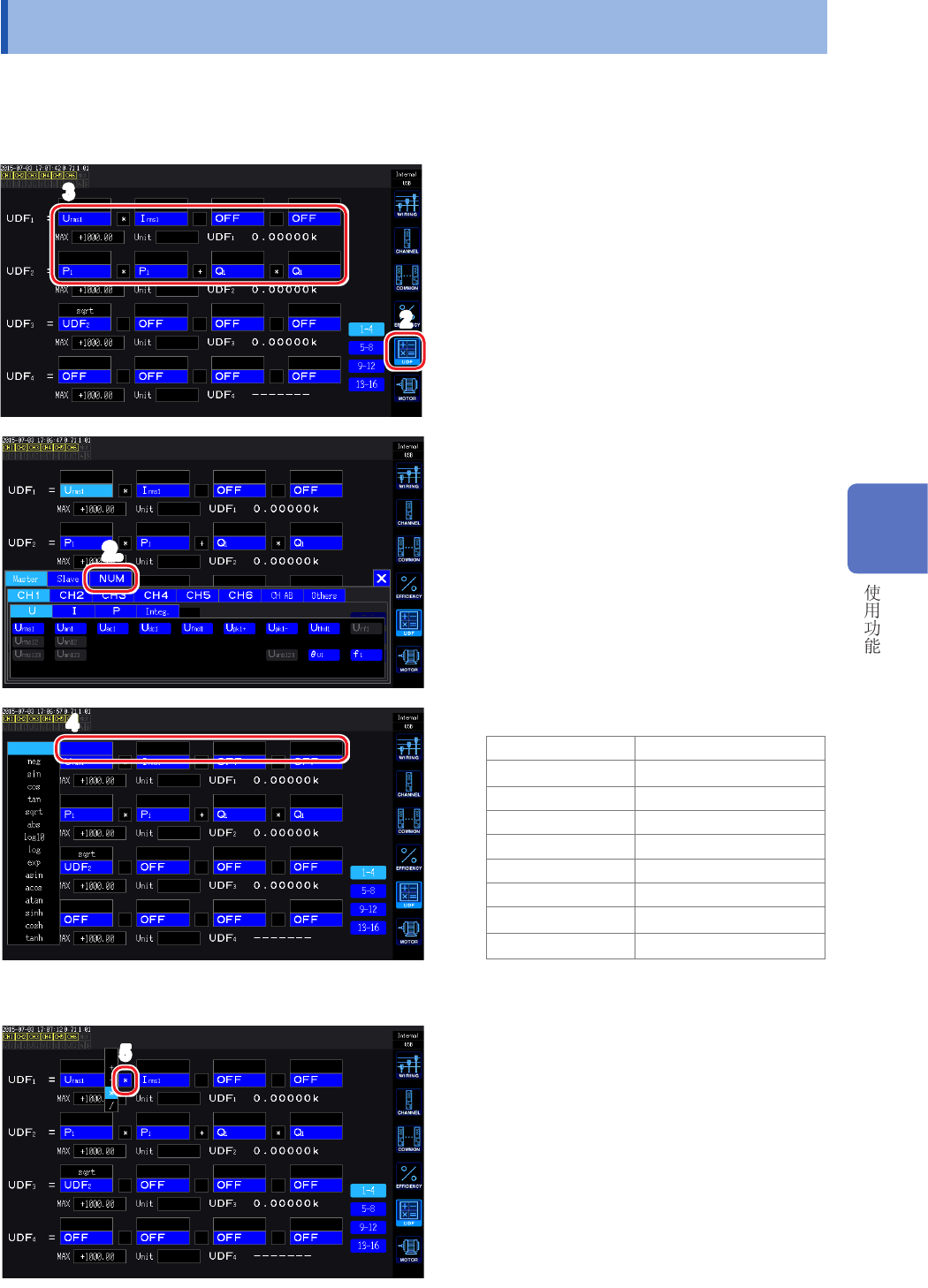

5.7 用户定义运算 (UDF)
可组合本仪器的测量值、数值与函数设置运算公式。
可在测量画面中显示已设置的运算值，或使用已设置的运算值类进行运算。
2
3
1
按下 [INPUT] 键
2
触摸 UDF
选择项目 ：UDF1 ～ UDF16 （16项）
2.
3
触摸项目名
1. 基本测量项目选择窗口打开。
2. 进行触摸，以选择项目。
•
也可以选择已设置的
UDF
•
也可以输入数值（触摸
NUM，利用数字键
输入数值）
4
4
选择函数
neg 负 (-)
sin
、
cos
、
tan
三角函数 *
sqrt
平方根
abs 绝对值
log10 常用对数
log 对数
exp 指数函数
asin
、
acos
、
atan
反三角函数 *
sinh
、
cosh
、
tanh
双曲线函数 *
* ： 使用的角度单位为° (degree)。不是
radian
5
5
选择四则运算项目
选择项目 ：+
、
-
、
×
、
÷
5
126
用户定义运算 (UDF)
6 7
6

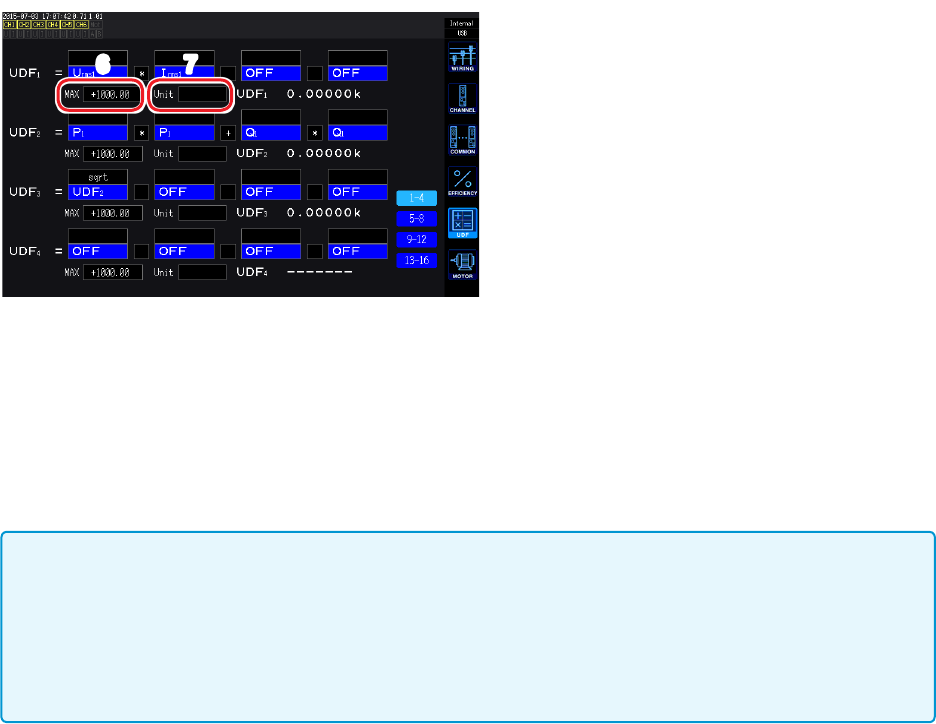

设置 UDF 值的 MAX值（最大值）
有效测量范围为已设置
MAX值的
0
～±100%。
设为
+1.00000时
UDF显示位 ：X.XXXXX
有效测量范围 ：0.00000 ～±1.00000
设为 +10000.0 时
UDF显示位 ：XX.XXXX k
有效测量范围 ：
0.0000 k ～±10.0000 k
7
设置 Unit（单位）
•
可在键盘窗口中输入单位。
•
也会在测量画面中显示
UDF时反映此处
输入的单位。
并用用户定义运算与 2 台同步（数值同步模式）并且运算公式中包括副机测量值时，请注意不要切断同步。
如果错误地切断同步，则会变为与本来不同的值。即使显示运算公式的结果，也会进行下述操作。
包括副机测量值的运算公式会受影响。包括该运算公式的其它运算公式也会受影响。
•
在效率运算或用户定义运算中，如果选择副机测量值之后切断数值同步，画面上则不会显示包括副机
测量值在内的运算公式的结果。（第
49页）
•
在上述条件下，将副机测量值设为“
0”进行运算，并将其结果反映到其它用户定义运算公式中。
