查看累计值

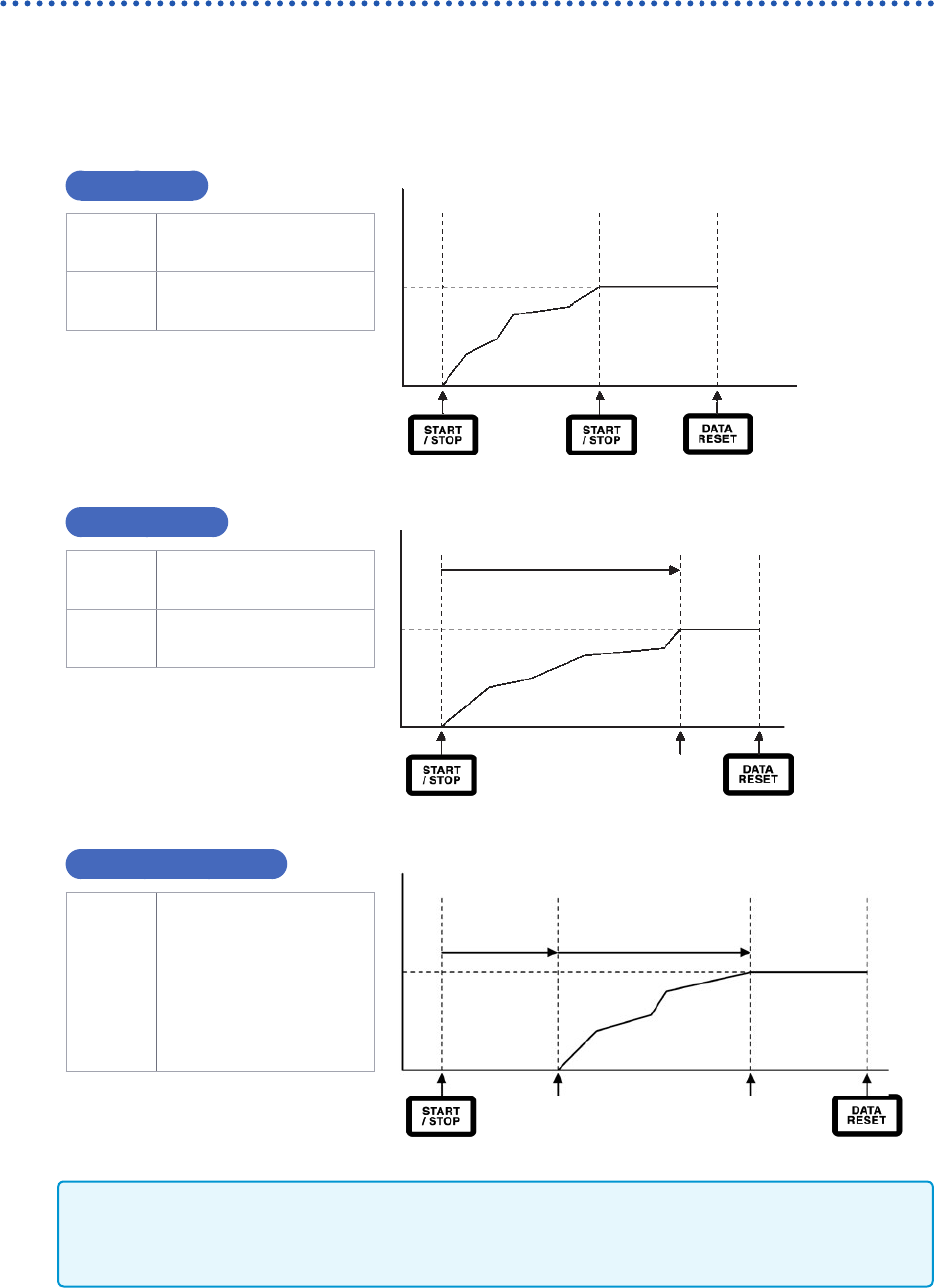

与时间控制功能组合的累计方法
如果事先设置定时器时间与实际时间控制时间，并按下 [START/STOP]键，则可在各设置时刻开始
/停止累计。
根据各种时间的设置，累计控制方法包括下述 3 种类型。
设置手动累计
累计开始
按下
[START/STOP]
键。
停止累计
再次按下
[START/
STOP]
键。
参照 ：“手动累计方法”（第 65
页）
累计显示值
开始 停止 复位
保持
时间
设置定时器累计
累计开始
按下
[START/STOP]
键。
停止累计
累计所设置定时器时间，
然后自动停止。
累计显示值
开始 停止 复位
定时器设置时间
保持
时间
自动停止
设置实际时间控制累计
开始累计、
停止累计
如果按下 [START/STOP]
键，则会进入待机状态，
并按所设置的开始时间或
停止时间开始
/停止累计。
要在待机状态下停止时，
再次按下
[START/STOP]
键。
累计显示值
开始 停止时间
开始时间
复位
待机时间 实际时间控制时间
保持
时间
自动停止自动开始
保持状态或峰值保持状态的操作
•
设置间隔时间时，按间隔时间更新显示。
•
设置定时器时间或实际时间控制时间时，设置时间结束后会显示最终数据。
67
查看谐波测量值
3.4 查看谐波测量值
由于本仪器标配有谐波测量功能，因此，可在所有通道获取功率测量值以及具有同时性的谐波测量值。
基本测量项目中包含的基波成分（fnd值）或总谐波失真率 (THD) 使用该谐波测量值。
参照 ：“10.5 运算公式规格”（第 231页）
显示谐波
谐波显示包括 3 种方法 ：条形图、列表、矢量。

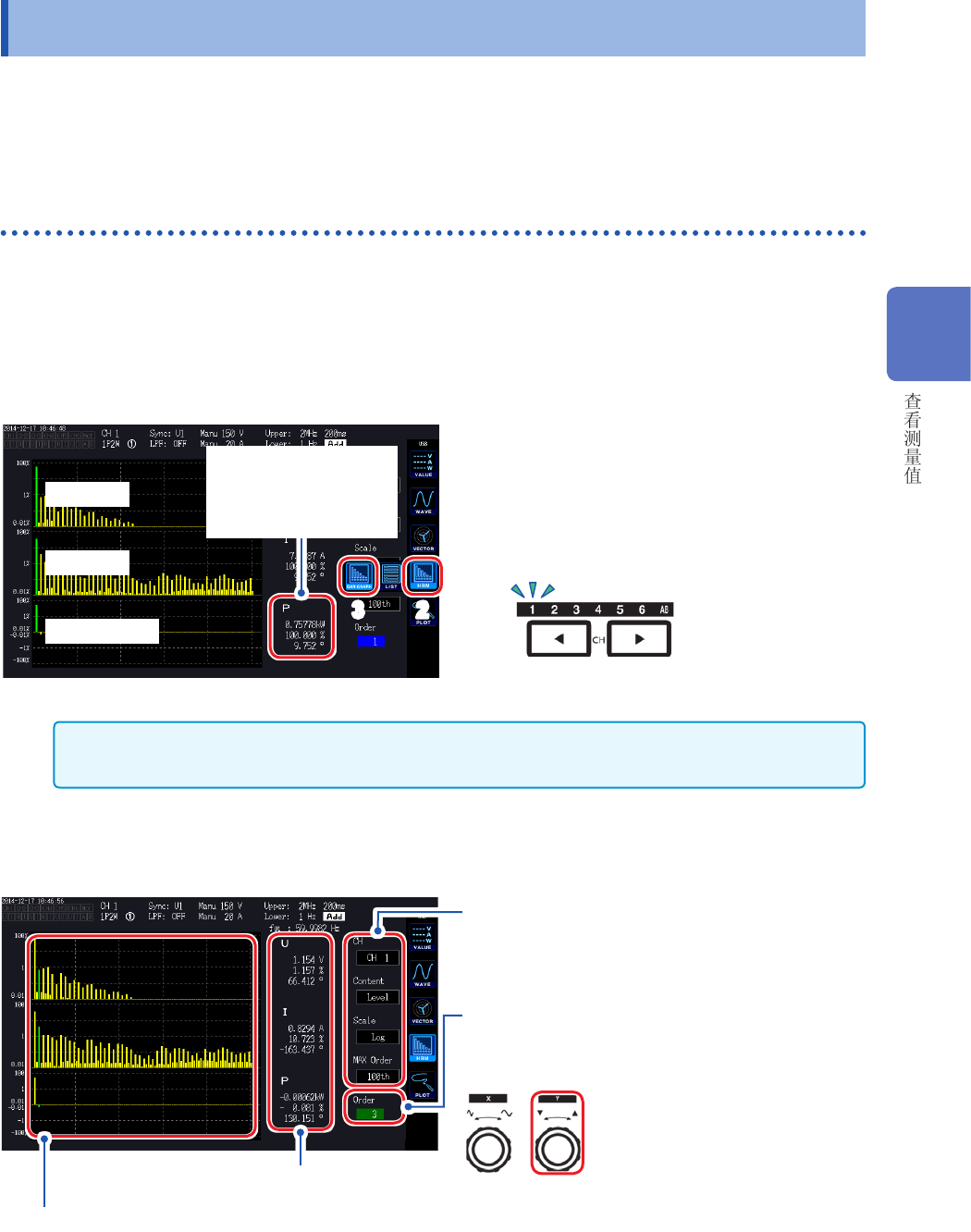

显示谐波条形图
利用条形图显示将同一通道的电压、电流与有功功率进行谐波分析的结果。
另外，同时也对显示次数的数值数据进行显示。
谐波电压
谐波电流
谐波有功功率
23
显示次数的测量值
W ：振幅值 (Level)
%
：含有率 (% of Fnd)
°：相位角 (Phase)
1
按下 [MEAS] 键
2
触摸 HRM
3
触摸 BAR GRAPH
4
利用 [CH] 的 / 切换要显示的通道
每按下
/
，
都会切换显
示的通道。
•
选择振幅值时的纵轴转换比表示相对于量程的百分比。
•
如果选择相位角，则显示灰色条，这表示对应的振幅值较小（量程的
0.01%以下）。
变更显示设置与显示次数
转动旋转旋钮 ：选择
按下旋转旋钮 ：确定→熄灭
显示设置的变更
触摸各项目，进行变更。
显示次数的变更
如果触摸 Order的数值，Y旋转旋钮（纵轴显示位置设置）
则会点亮为绿色。
选中次数的条形图变为绿色。
显示选中次数的测量值。
3
68
查看谐波测量值

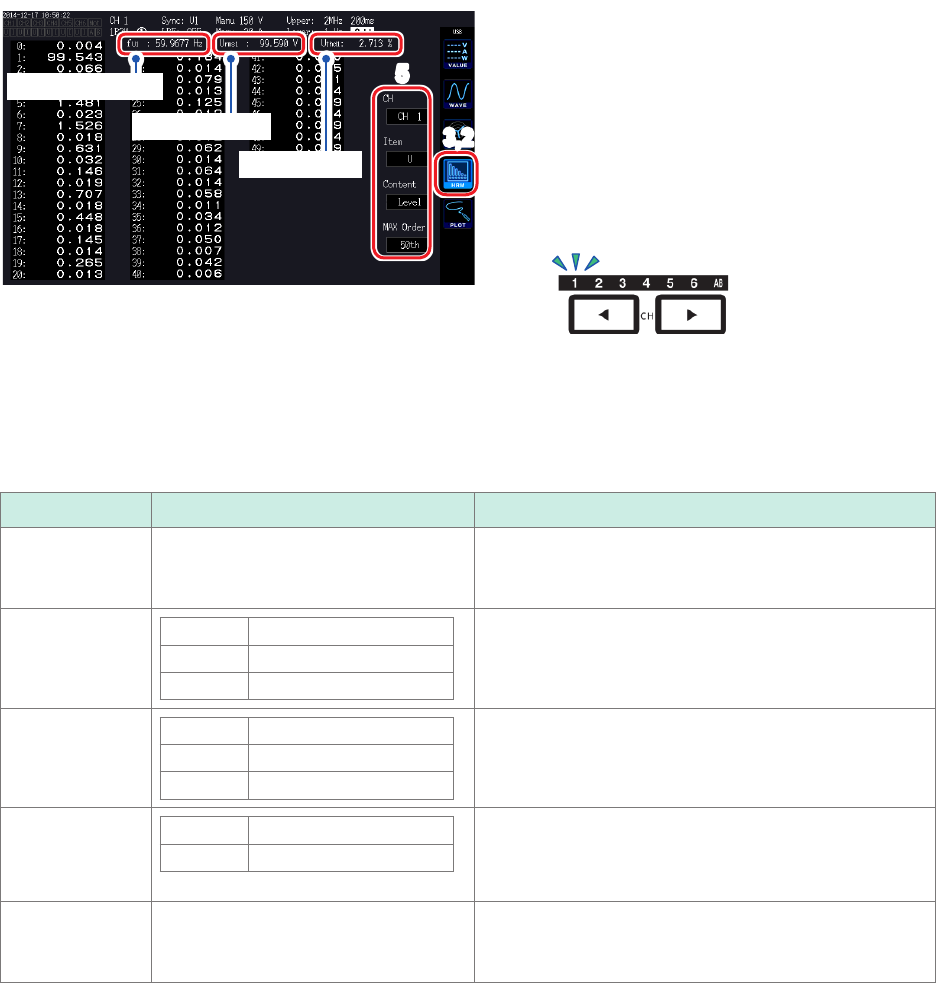

显示谐波列表
用各项目的数值列表显示谐波分析的结果。
5
3,2
同步源的频率
显示项目的有效值
总谐波失真率
1
按下 [MEAS] 键
2
触摸 HRM
3
触摸 LIST
4
利用 [CH] 的 / 切换要显示的通道
每按下
/
，
都会切换显
示的通道。
5
触摸并选择各项目
条形图画面及列表画面通用设置内容。
显示设置 设置项目 内容
CH
例 ：接线为 3P4W时
CH1、CH2、CH3、CH123
变更同一接线内的显示通道。
要显示其它接线时，切换要在
CH
中显示的通道显示
LED
的点亮通道。
Item
U 电压
I 电流
P 有功功率
变更要显示的测量项目。（仅限于列表）
在
CH中选择 CH123等SUM 值时，仅可选择 P。
Content
Level 振幅值
% of Fnd 含有率
Phase 相位角
变更要显示的内容。
谐波有功功率的相位角表示谐波电压电流相位差。
Scale
Log 对数显示
Linear 线性显示
（可显示较小的电平）
变更纵轴显示。（仅限于条形图）
显示内容为相位角时，仅可选择
Linear。
MAX Order 25th、50th、100th
变更显示最大次数。
有时可能会因测量的同步频率而不显示到设置的最大次数。
参照 ：“最大分析次数与窗口波数”（第 206页）
